Freies Chlor/Chlordioxid-
pH-/Temperatur-Messung
mycom CCM 121/151
Mikroprozessor-Meßumformer
für Chlor/Chlordioxid mit
Regler und Grenzwertgeber

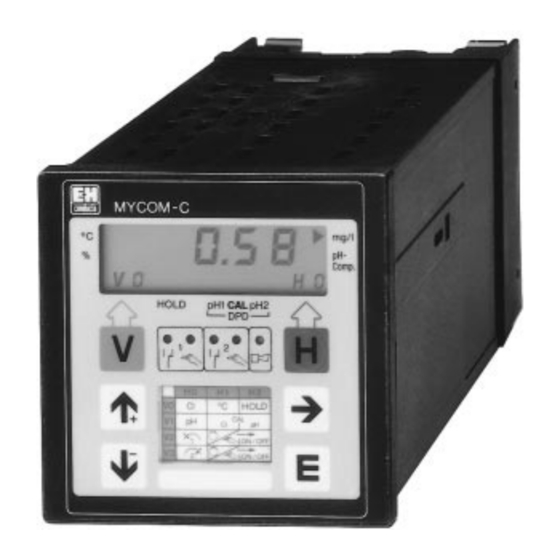

Mycom CCM 121, Schalttafel-Einbaugehäuse, IP 54
Einsatzbereiche
Mycom CCM 121/151 sind auf
Mikroprozessorbasis arbeitende Meß-
und Regelgeräte zur Bestimmung des
Gehaltes an freiem Chlor, an Chlor-
dioxid, des pH-Werts und der Tempe-
ratur. Ihre moderne Technik ermöglicht
in einfacher Weise die Anpassung an
alle betrieblichen Meßaufgaben.
Der hochwertige Reglerteil hilft, auch
komplizierte Regelstrecken zu beherr-
schen, um stets eine ausreichende
Konzentration an Desinfektionsmittel
sicherzustellen.
Der Meßumformer wird als Schalttafel-
einbaugerät (CCM 121) sowie im Feld-
gehäuse (CCM 151 mit Schutzart
IP 65) geliefert.
Die Einsatzbereiche der Geräte sind z. B.:
• Wasseraufbereitung
• Trinkwasser
• Kühlwasser
• Umkehr-Osmose
• Gaswäscher
• Lebensmittel-Herstellung
Endress Hauser
Unser Maßstab ist die Praxis
Mycom CCM 151, im Metall-Feldgehäuse, IP 65
Vorteile auf einen Blick
• Matrixorientierte Bedienoberfläche für
einfachen und schnellen Zugriff auf
jede Bedienfunktion
• Zweiter Stromausgang umschaltbar
für pH-Wert oder Temperatur
• pH-Kompensation des Sensorsignals
(unterchlorige Säure HOCl) ergibt
gesamtes freies Chlor bzw. Restchlor
• Eine einzige Geräteausführung zum
wahlweisen Anschluß von vier Meß-
zellentypen
• Hochwertiger Regler für jede
Anwendung
• Durchflußalarm separat auswertbar
• Gerätebedienung mit nur 6 Tasten
• Parametrierfunktionen durch Zutritts-
code vor Fehlbedienung gesichert
• Rot/grün LEDs hinter der Frontfolie
zeigen Schaltzustand der Regler an
• 4-stelliges LC-Display für Meßwert-
und Statusmeldungen
• Holdfunktion extern ansteuerbar
• Digital-Schnittstelle in 2 Varianten
verfügbar (RS 232-C, RS 485) und
E+H Rackbus
• Darstellung der wichtigsten Bedien-
funktionen auf der Gerätefront
