5 Bedienung

26
5 Bedienung
5.1

Anzeige- und Bedienelemente

5.1.1

Anzeigedarstellung/-symbole

1
2
3
4
5
6
7

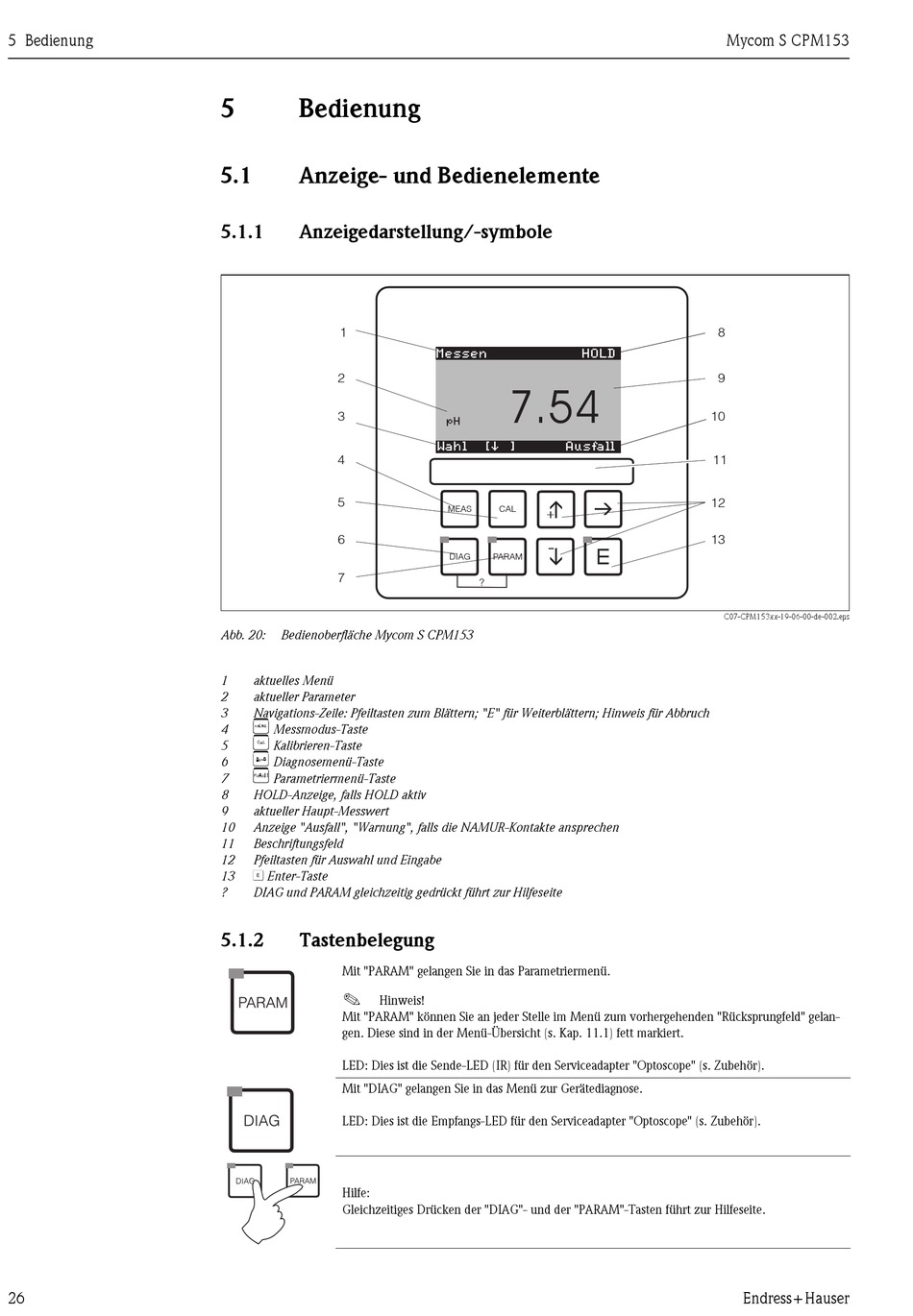

Abb. 20: Bedienoberfläche Mycom S CPM153
1 aktuelles Menü
2 aktueller Parameter
3 Navigations-Zeile: Pfeiltasten zum Blättern; "E" für Weiterblättern; Hinweis für Abbruch
Ò
4 Messmodus-Taste
Ï
5 Kalibrieren-Taste
Ð
6 Diagnosemenü-Taste
Ñ
7 Parametriermenü-Taste
8 HOLD-Anzeige, falls HOLD aktiv
9 aktueller Haupt-Messwert
10 Anzeige "Ausfall", "Warnung", falls die NAMUR-Kontakte ansprechen
11 Beschriftungsfeld
12 Pfeiltasten für Auswahl und Eingabe
F Enter-Taste
13
? DIAG und PARAM gleichzeitig gedrückt führt zur Hilfeseite
5.1.2

Tastenbelegung

Mit "PARAM" gelangen Sie in das Parametriermenü.
!
Hinweis!
Mit "PARAM" können Sie an jeder Stelle im Menü zum vorhergehenden "Rücksprungfeld" gelan-
gen. Diese sind in der Menü-Übersicht (s. Kap. 11.1) fett markiert.
LED: Dies ist die Sende-LED (IR) für den Serviceadapter "Optoscope" (s. Zubehör).
Mit "DIAG" gelangen Sie in das Menü zur Gerätediagnose.
LED: Dies ist die Empfangs-LED für den Serviceadapter "Optoscope" (s. Zubehör).
Hilfe:
Gleichzeitiges Drücken der "DIAG"- und der "PARAM"-Tasten führt zur Hilfeseite.
Messen HOLD
7.54
pH
Wahl [¯ ] Ausfall
MEAS CAL
DIAG PARAM
?
Mycom S CPM153
