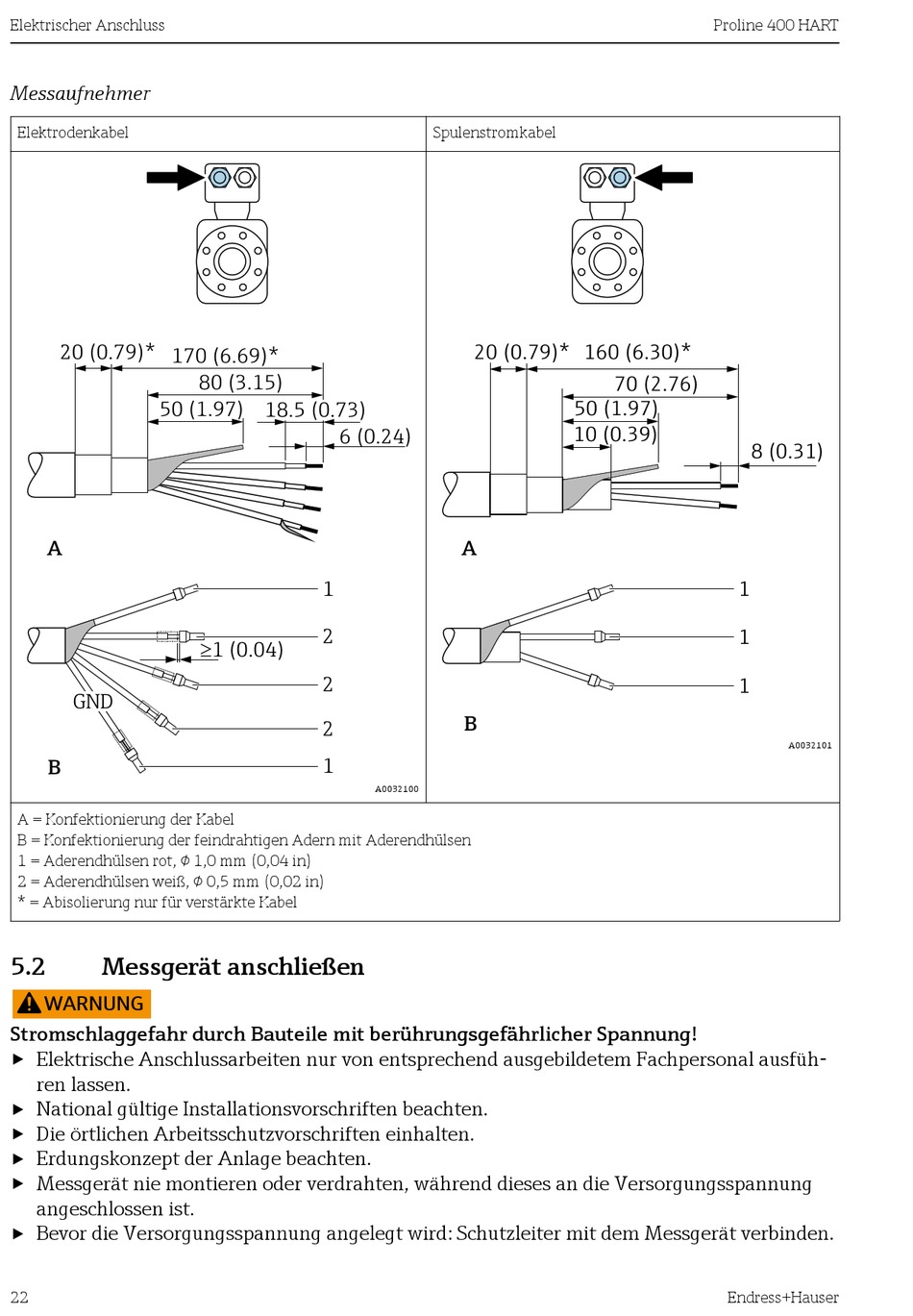

Elektrischer Anschluss
Messaufnehmer
Elektrodenkabel
20 (0.79)*
170 (6.69)*
50 (1.97)
A
GND
B
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot, 1,0 mm (0,04 in)
2 = Aderendhülsen weiß, 0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
5.2
Messgerät anschließen
WARNUNG
L
Stromschlaggefahr durch Bauteile mit berührungsgefährlicher Spannung!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausfüh-
ren lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Erdungskonzept der Anlage beachten.
‣
Messgerät nie montieren oder verdrahten, während dieses an die Versorgungsspannung
angeschlossen ist.
‣
Bevor die Versorgungsspannung angelegt wird: Schutzleiter mit dem Messgerät verbinden.
22
80 (3.15)
18.5 (0.73)
6 (0.24)
1
2
³1 (0.04)
2
2
1
Spulenstromkabel
20 (0.79)*
A
B
A0032100
Proline 400 HART
160 (6.30)*
70 (2.76)
50 (1.97)
10 (0.39)
1
1
1
Endress+Hauser
8 (0.31)
A0032101
