Proline 300 Modbus RS485
5.2.2

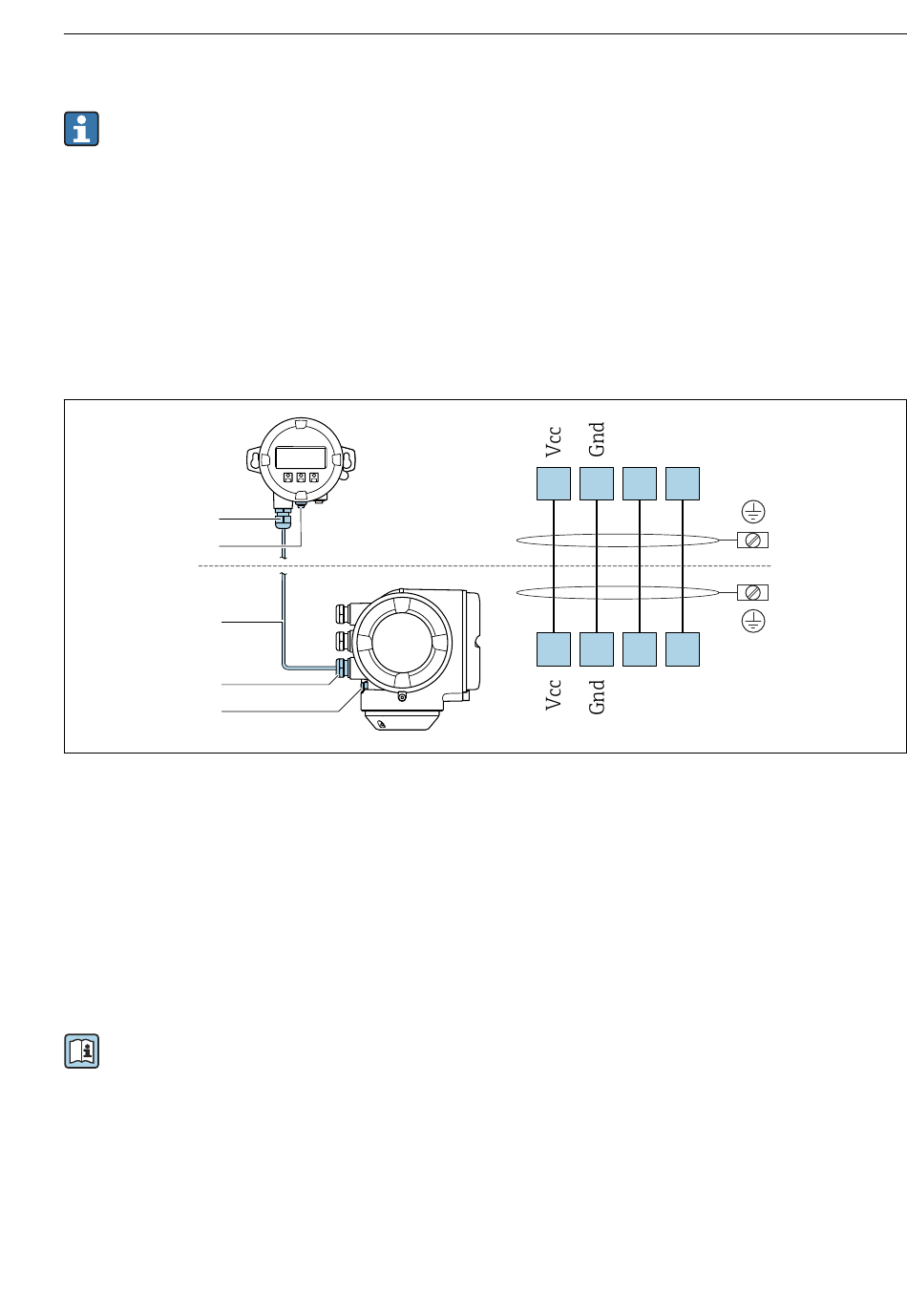

Anschluss abgesetztes Anzeige- und Bedienmodul DKX001
Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar .
• Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseaus-
führung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"
• Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit
dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert. Eine
Anzeige oder Bedienung am Messumformer ist in dem Fall nicht vorhanden.
• Bei nachträglicher Bestellung darf das abgesetzte Anzeige- und Bedienmodul DKX001
nicht gleichzeitig mit dem vorhandenen Anzeigemodul des Messgeräts angeschlossen
werden. Es darf immer nur eine Anzeige oder Bedienung am Messumformer ange-
schlossen sein.
1
2
3
4
5
1
Abgesetztes Anzeige- und Bedienmodul DKX001
2
Schutzerde (PE)
3
Verbindungskabel
4
Messgerät
5
Schutzerde (PE)
5.3
Potenzialausgleich sicherstellen
5.3.1
Proline Promag H
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Pro-
zessanschlüsse, die direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel
der Einsatz von weiteren Maßnahmen des Potenzialausgleichs.
Endress+Hauser
A
B
81 82 83
84
81 82 83
84
A
B
Elektrischer Anschluss
A0027518
21
