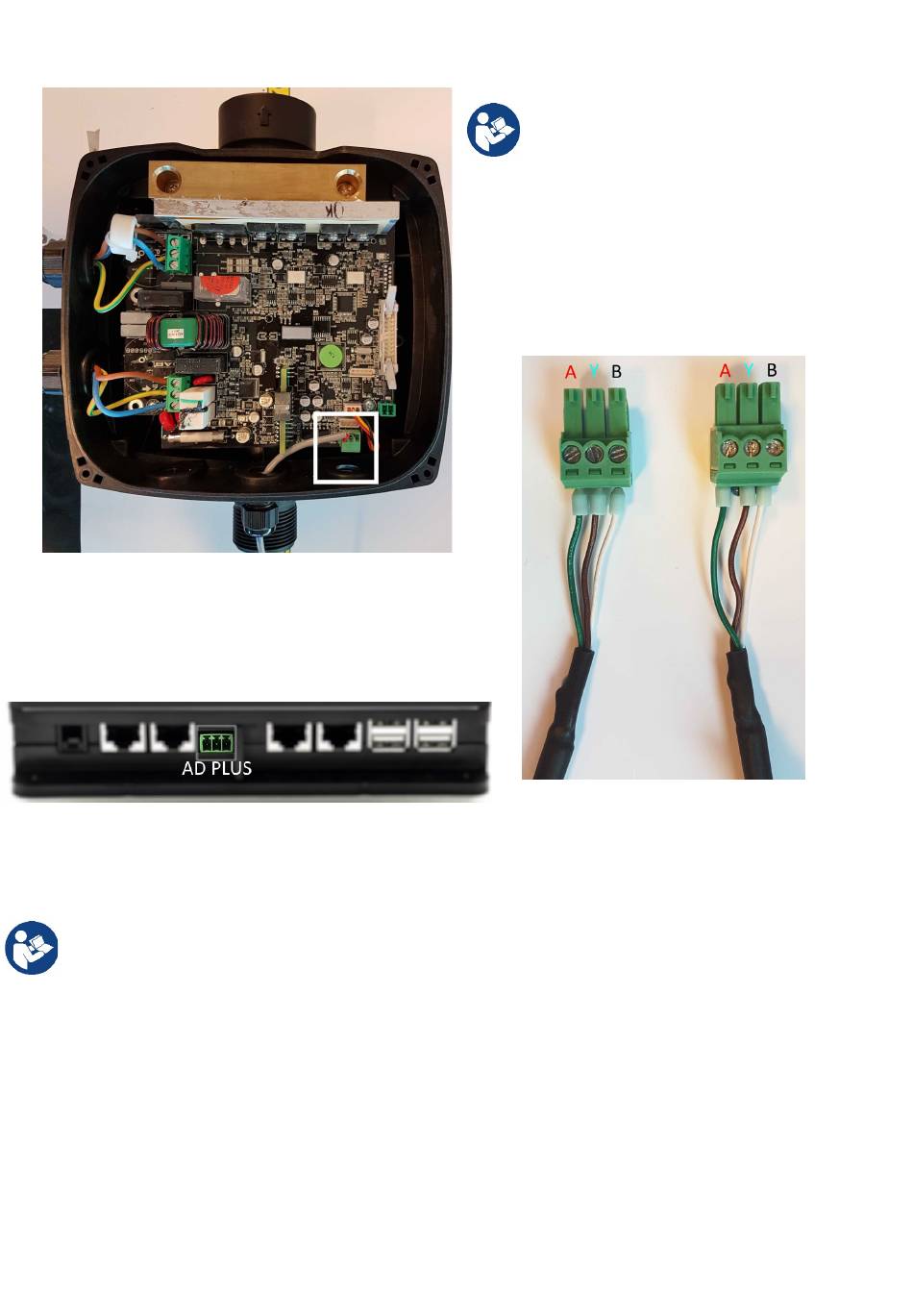

Рисунок 9A – Положение разъема в AD plus и в DConnect Box, пример подключения прямого кабеля
can-bus к разъему DConnect Box для подсоединения AD plus
Прим.: В случае подключения ACTIVE DRIVER PLUS к DConnect Box, Вы не
сможете подсоединить ADAC/MCE к указанному порту CANBUS1, следовательно,
используйте порт CANBUS2 или специальный 3-полюсный адаптер RJ45-3.
РУССКИЙ
Прим.:
используемый
другими Active
DConnect Box, может иметь различное
местонахождение
модели Active
инструкцию конкретной модели. Экран
(Y) должен быть всегда подсоединен к
центральному контакту разъема.
83
3-полюсный разъем,
для соединения
Driver Plus и/или
в зависимости
Driver Plus.
с
с
от
Cм.
