10.13 Vstupy A Výstupy Dconnect Boxu
Vstupy I/O: I1, I2, I3, I4
DConnect Box je vybaven 4 neoptickými napěťovými vstupy.
Mohou být napájeny kladným DC napětím.
Tabulka níže popisuje charakteristiky a limity digitálních vstupů:
Charakteristiky vstupů (4 kontakty)
Minimální spínací napětí (V)
Maximální vypínací napětí (V)
Maximální přípustné napětí (V)
Odběr proudu při 12 V (mA)
Dovolený průřez kabelu

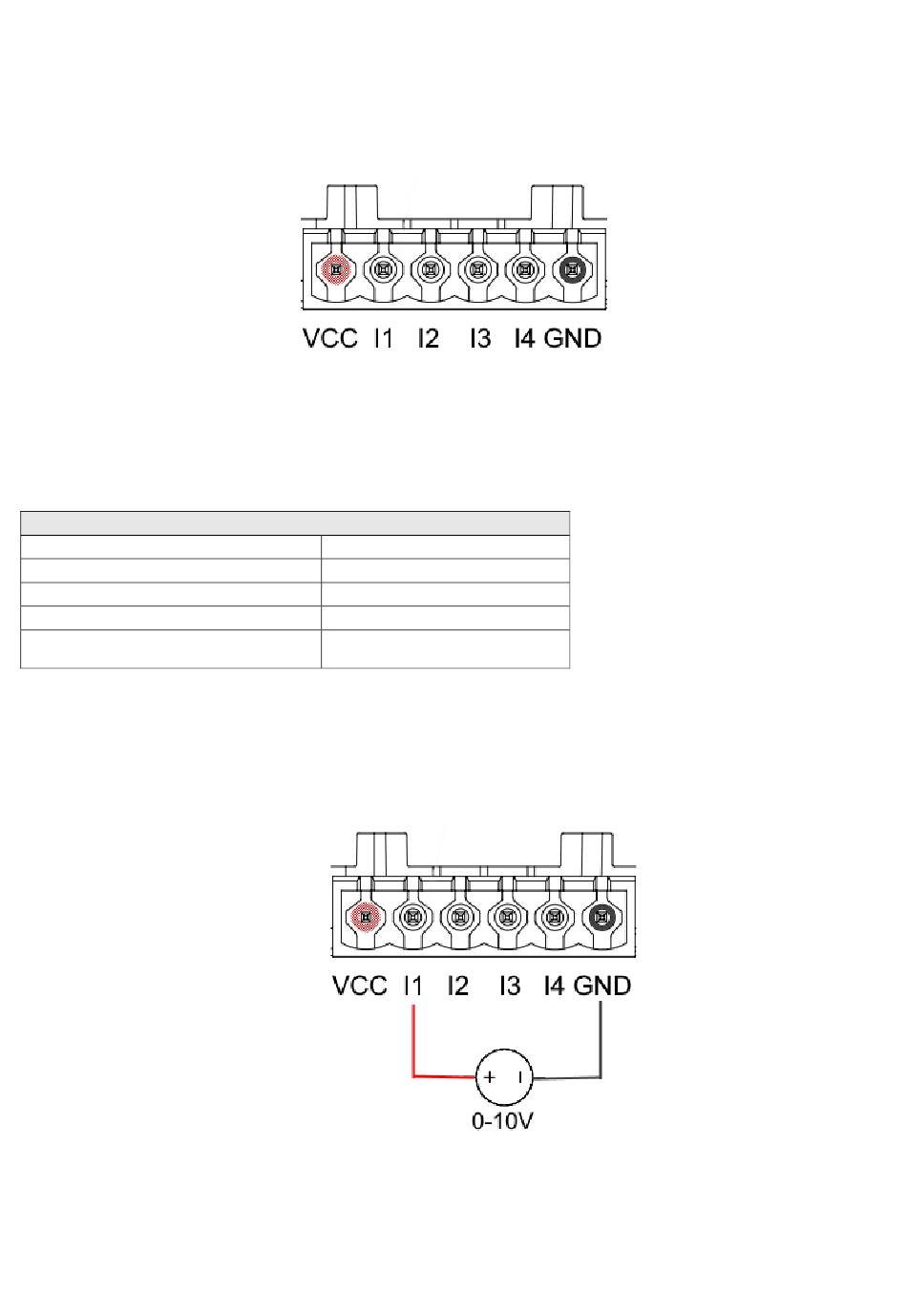

Příklad zapojení vstupních svorek je:
• Použití napětí 0 – 10 V mezi vstupem I1 a GND.
Pokud je napětí vyšší než 2 V, vstup bude aktivní, pokud je menší než 0,5 V, vstup I1 bude
vypnut.
• Připojení kontaktu VCC a vstupu I1 k čistému kontaktu (např. plovák, tlakový spínač atd.).
Obrázek 9E: 6pólová svorkovnice DConnect Boxu I/O
0,205-3,31 (mm2)
24-12 (AWG)
