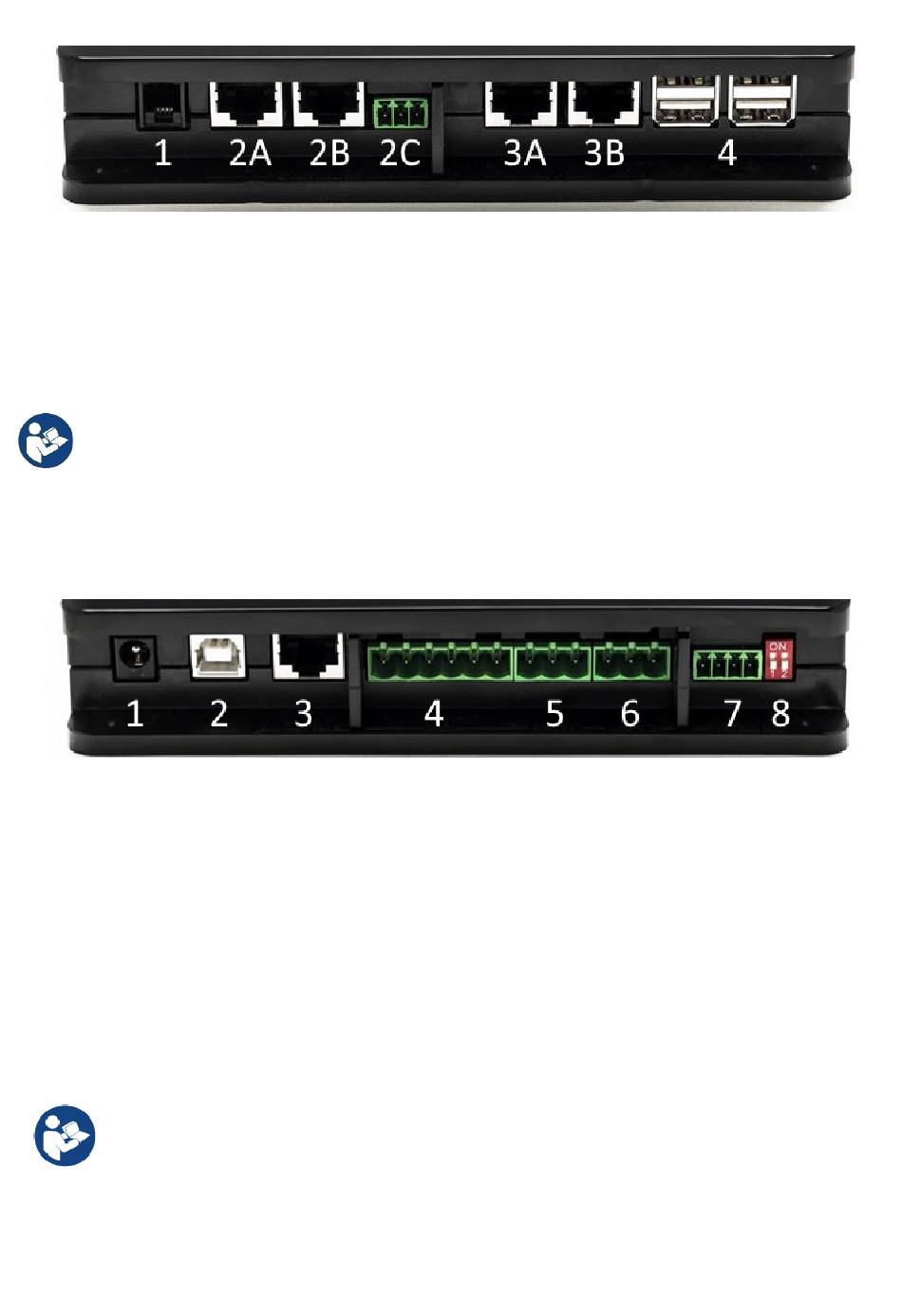

Vue De Face; Vue De Derrière - DAB DCONNECT BOX Anleitung

1. Port série.
2. Port CAN-BUS1 :
A pour ADAC / MCE.
B pour ADAC/MCE.
C pour ACTIVE DRIVER PLUS.
3. Port CAN-BUS2 :
A pour ADAC / MCE.
B pour ADAC/MCE.
Note : Les ports 2A, 2B, 2C sont en parallèle et seuls des appareils identiques peuvent être
connectés. Les ports 3A, 3B, sont en parallèle et seuls des appareils identiques peuvent
être connectés. Si le port 2C est utilisé pour connecter un Active Driver Plus, il ne sera pas
possible d'utiliser les ports 2A ou 2B pour connecter ADAC/MCE. Dans ce cas, utilisez les
ports 3A ou 3B.
4. Ports USB : EBOX/ Expansions : Adaptateur esclave USB Modbus .

3.1.6 Vue de Face :

1. Alimentation/Prise d'alimentation
2. Hôte USB (alimentation uniquement).
3. Port Ethernet : Connexion par câble de réseau local.
4. E/S
5. Relais A.
6. Relais B.
7. Modbus (master) : Evoplus / Anti-Incendie.
8. Commutateur DIP : Configuration Modbus Master.
3.1.7 Vue de Derrière :
1. Logement pour support de montage sur Barre DIN.
2. Trous pour chevilles de montage mural.
3. Pieds en caoutchouc pour montage sur un plan horizontal.
4. Logement de plaque technique.
Vérifiez la révision du produit en votre possession car elle sera requise lors de la
phase de configuration point-point par l'application DConnect DAB
