11. Spezifikationen Kabel ModBus und Active Driver Plus
Mehrpaarige verdrillte Leitung 0,22 mm², 250 V, F/UTP-Schirmung, PVC-Mantel.
12. Konfiguration Software Evoplus und Evoplus Small
Anfängliche Eigenschaften:
•
Sicherstellen, dass der Anschluss des Kabels ModBus mit der DConnect Box korrekt ausgeführt
wurde.
•
Vergewissern Sie sich beim Anschluss des Evoplus Small, dass Sie das Multifunktionsmodul
korrekt installiert haben, prüfen Sie im Zweifelsfall das Handbuch.
1. Evoplus oder Evoplus Small einschalten.
2. Drücken Sie im Hauptmenü die Menü-Taste für 5 Sekunden, bis das "evoplus"-Logo auf dem
Bildschirm erscheint.
3. Im Menü bis zum Punkt „En" vorgehen. Standardmäßig ist dieser Parameter auf Disable eingestellt.
4. Auf Enable ändern, um die Funktion zu ermöglichen.
ANMERKUNG:
Konfiguration: Adress, Baudrate, Parity, sie können je nach Installation unterschiedlich sein. Die DConnect
Box ist ein Modbus-Master-Gerät, daher ist es nicht möglich, mehrere Master-Elemente im selben Modbus
RTU rs485-Netzwerk zu haben.
WICHTIG:
Bei mehreren Geräten stellen Sie manuell eine eindeutige "Ad"-Adresse für jedes Gerät ein.
Beispiel: Installation mit 4 Evoplus-Satz für die erste Ad:1, für die zweite Ad:2, für die dritte Ad: 3 usw.
Stellen Sie sicher, dass der Wert für BaudRate und Parity für alle gleich ist und dass der Parameter "En"
bei allen angeschlossenen Produkten auf "Enable" steht.

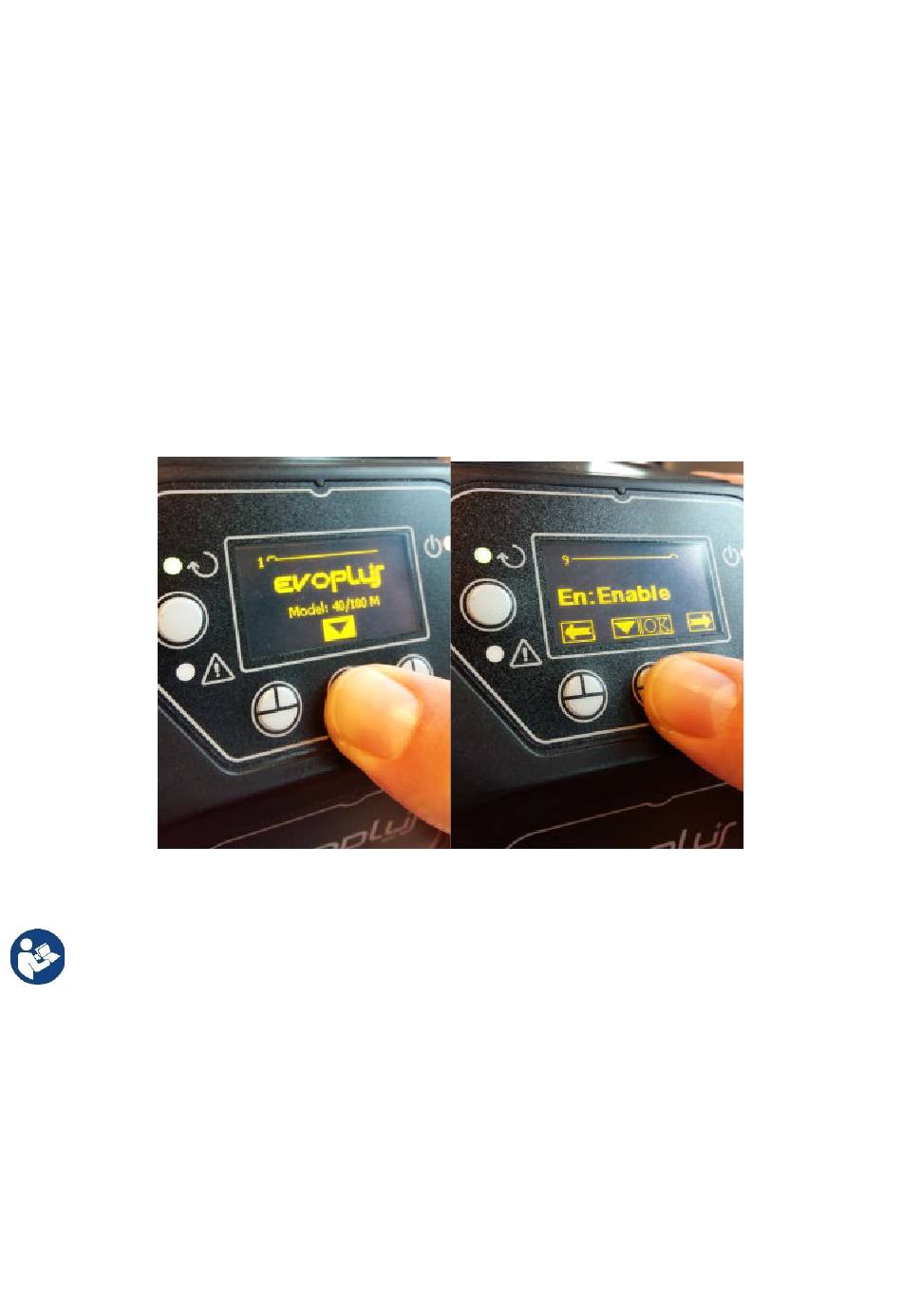

Abbildung 10 – Konfiguration Software des Multifunktionsmoduls
Das Menü ModBus-Konfiguration enthält weitere wichtige Parameter der ModBus-
DEUTSCH
281
