10.13 Eingänge und Ausgänge DConnect Box
Eingänge I/O: I1, I2, I3, I4
Die DConnect Box weist 4 nicht optoisolierte Eingänge auf, die unter Spannung gesteuert
werden.
Sie können mit positiven durchgehenden Spannungen erregt werden.
Die Tabelle beschreibt die Eigenschaften und Grenzen der digitalen Eingänge:
Eingangscharakteristik (4 Kontakte)
Mindesteinschaltspannung
[V]
Max. Ausschaltspannung
(V)
Zulässige
Höchstspannung (V)
Aufgenommener Strom
bei 12V (mA)
Kabelschnitt angenommen
Ein Beispiel des Anschlusses der Eingangsendstücke lautet:
• Anwendung einer Spannung von 0-10V zwischen dem Eingang I1 und GND.
Bei einer Spannung größer als 2V ist der Eingang I1 aktiv, bei weniger als 0,5V ist er
deaktiviert.

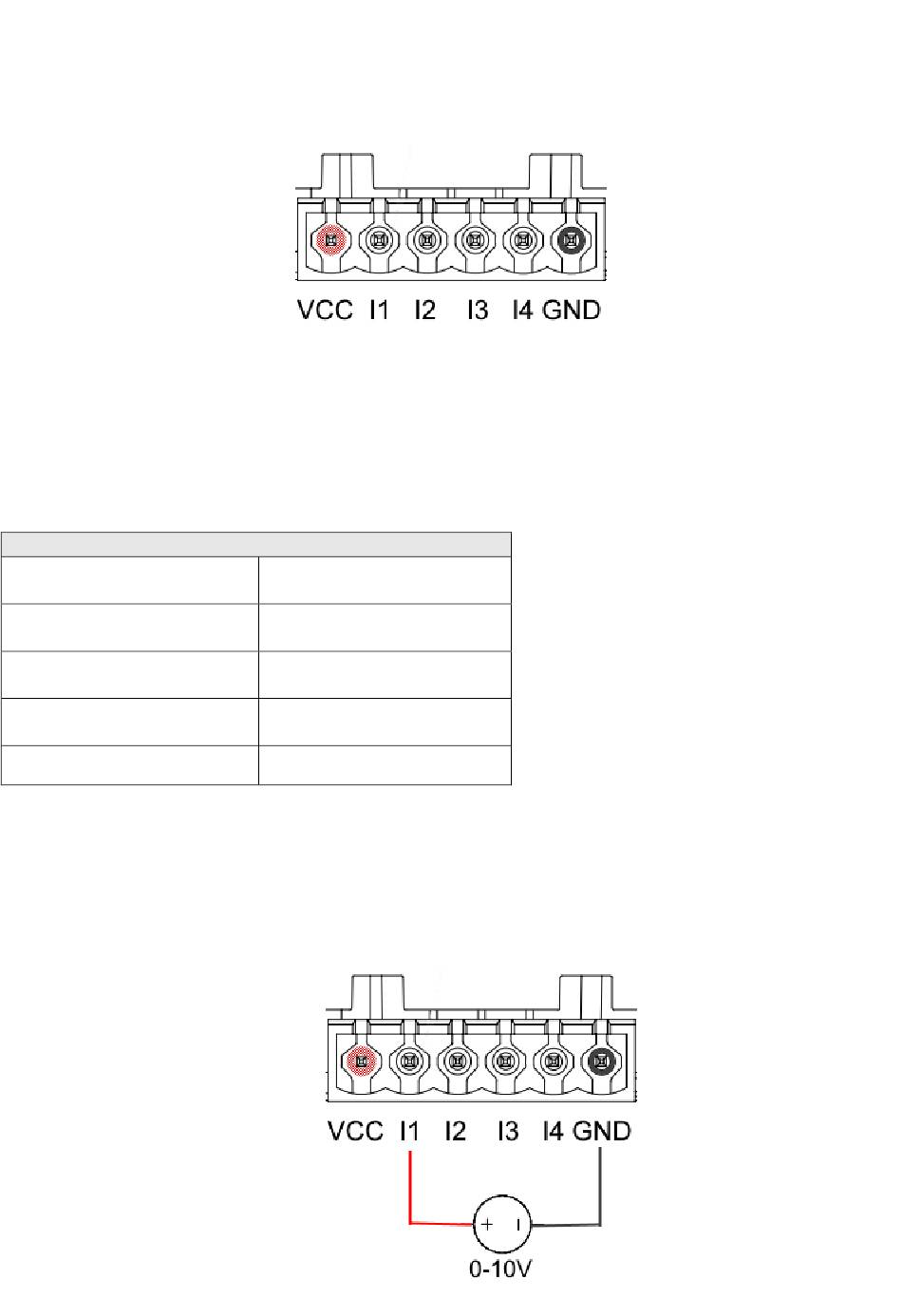

Abbildung 9E – Klemmenbrett 6 Pole I/O DConnect BOX
2
0,5
10
0,5
0.205-3.31 [mm²]
24-12 [AWG]
