ČESKY
4. Nástěnná Montáž:
Mírným zatlačením sejměte přední rámeček DConnect Boxu.
Na čtyřech rozích produktu uvidíte v plastu 4 drážky.
Jemně zatlačte šroubovákem nebo jiným vhodným nástrojem s hrotem, abyste otvor uvolnili.
Označte si na stěně tužkou body odpovídající čtyřem otvorům pro vyvrtání.
Vyvrtejte otvory a upevněte DConnect Box do nástěnných držáků.
5. Montáž panelu do DIN montážní lišty
Našroubujte dodávaný držák do spodní strany DConnect Boxu, abyste zajistili snadné připojení panelu k DIN
liště.
6. Uvedení do provozu
Zvolte jednu z možností zapojení.

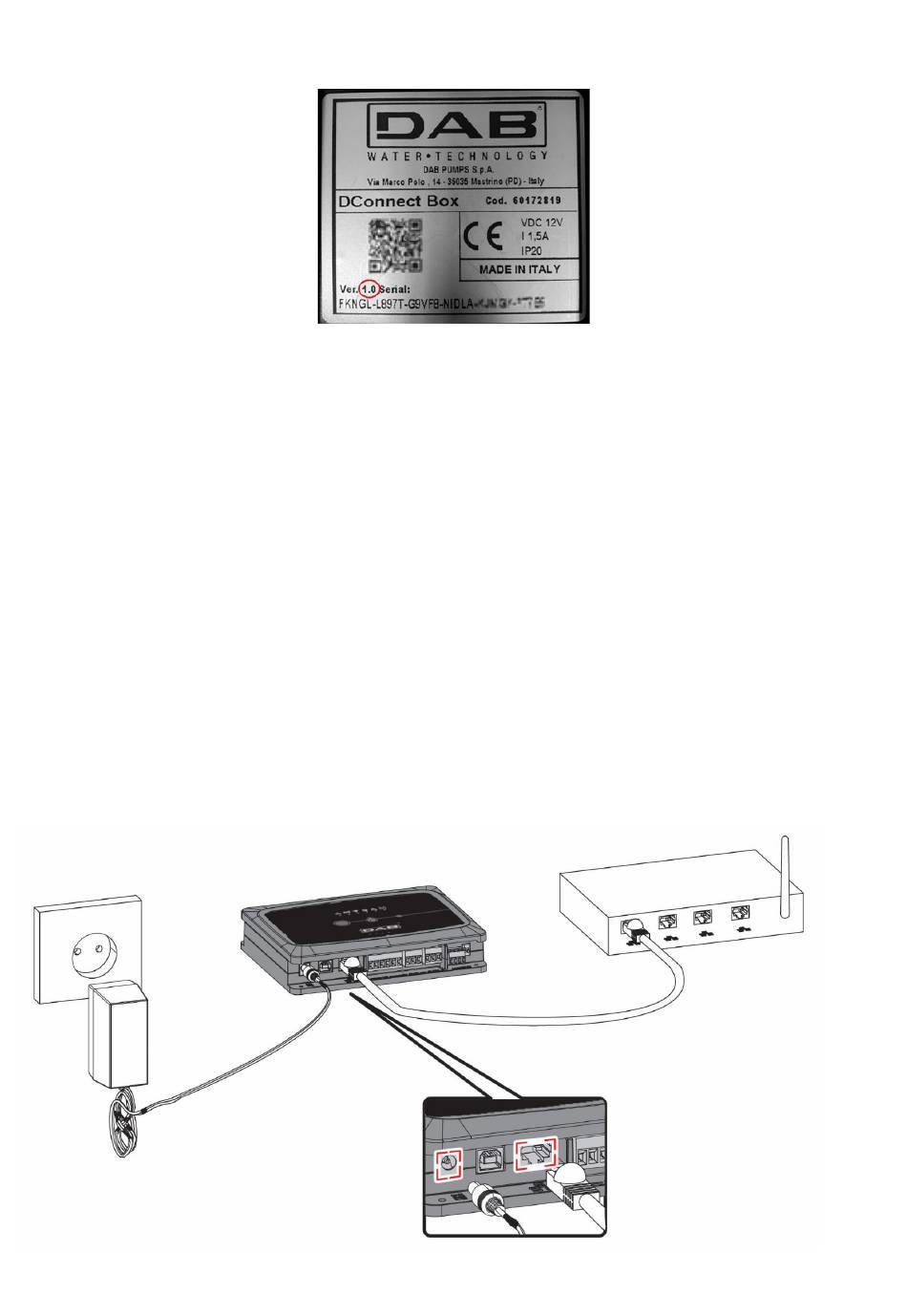

6.1 Zapojení pomocí LAN síťového kabelu
Poznámka: Doporučuje se používat drátové připojení přes Ethernet.
227
