Corrente Assorbita a 12V
[mA]
Sezione del cavo
accettata

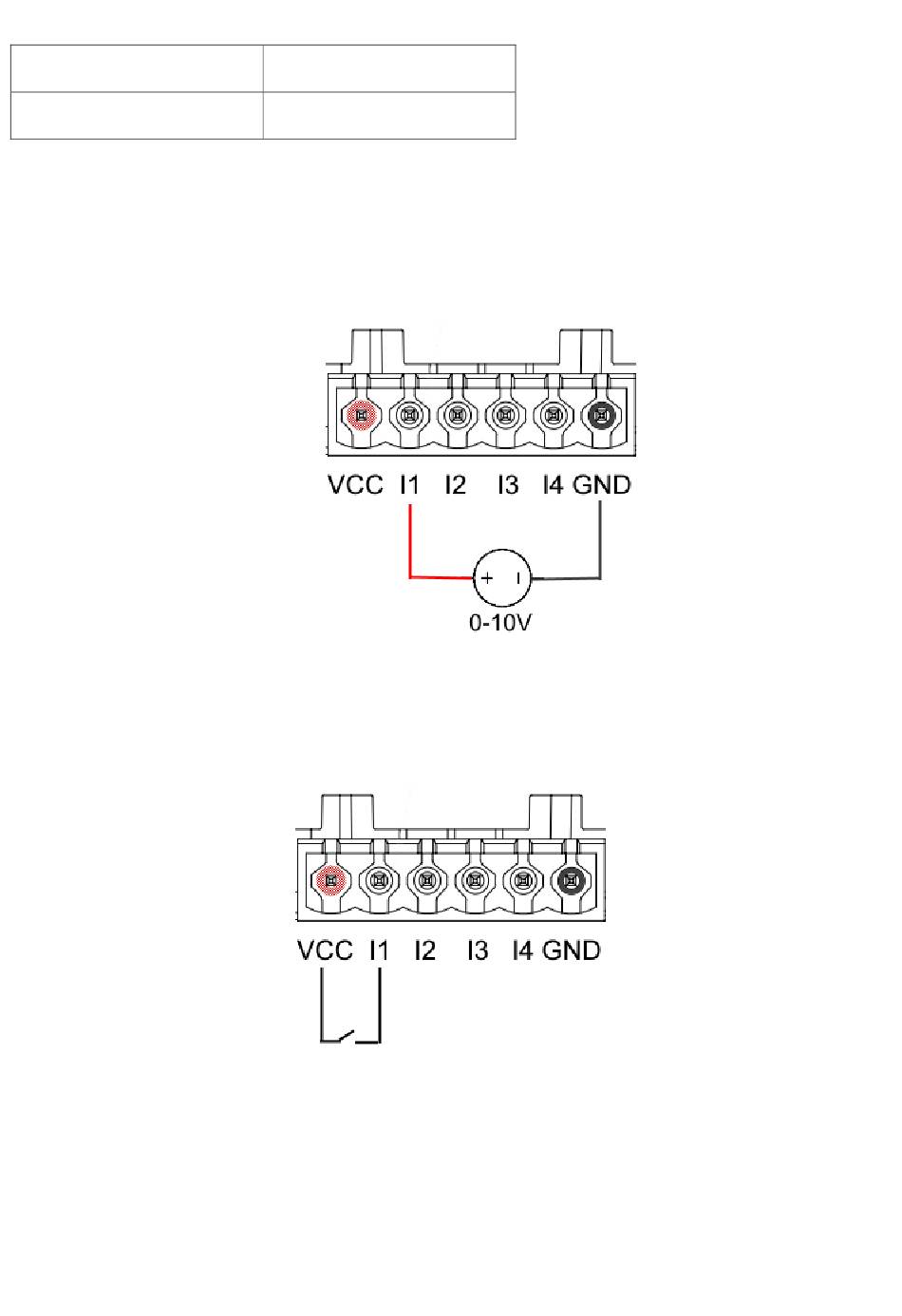

Un esempio di connessione dei terminali di ingresso è:
• Applicando una tensione 0-10V fra l'ingresso I1 e GND.
Con una tensione maggiore di 2V l'ingresso I1 risulterà attivo, se minore di 0,5V risulterà
disattivato.
• Collegando ad un contatto pulito (es. galleggiante, pressostato, ecc.) il contatto VCC e
l'ingresso I1.
Quando il contatto pulito (es. galleggiante) si chiude, l'ingresso I1 del DConnect Box
risulterà attivo.
Contatti di Uscita OUT1, OUT2:
ITALIANO
0,5
0.205-3.31 [mm²]
24-12 [AWG]
28
