10. Connexion et Configuration des produits DAB

10.1 Exemple de connexion Dconnect Box avec Evoplus
Small
Avant de commencer, assurez-vous de débrancher l'alimentation de la ligne d'alimentation et
d'utiliser uniquement les câbles et les accessoires recommandés.
La communication Modbus RTU nécessite l'utilisation de 3 câbles (A, B et GND). Connectez les 3 câbles
correctement. L'utilisation d'un câble blindé à 2 pôles à paire torsadée est recommandée.
Voir section « Spécifications Techniques Du Câble Modbus »
Exigences initiales :
• Câble ModBus de longueur appropriée disponible comme accessoire et connecteur correspondant
fourni avec le produit.
• Avoir activé le paramètre Modbus à partir du Menu produit, voir la section « Configuration Logiciel
Evoplus et Evoplus Small ».
• Uniquement pour Evoplus Small Single : Module Multifonction installé sur le produit.
•
Avoir installé l'Application DConnect sur votre smartphone/tablette et être enregistré auprès du
Centre de Service.
Note : Dans les Evoplus Small doubles, le module est déjà monté.
1. Connectez le fil et le bornier amovible ModBus du DConnect Box :
Préparez la borne à 4 pôles relative fournie avec le DConnect en respectant les polarités indiquées.

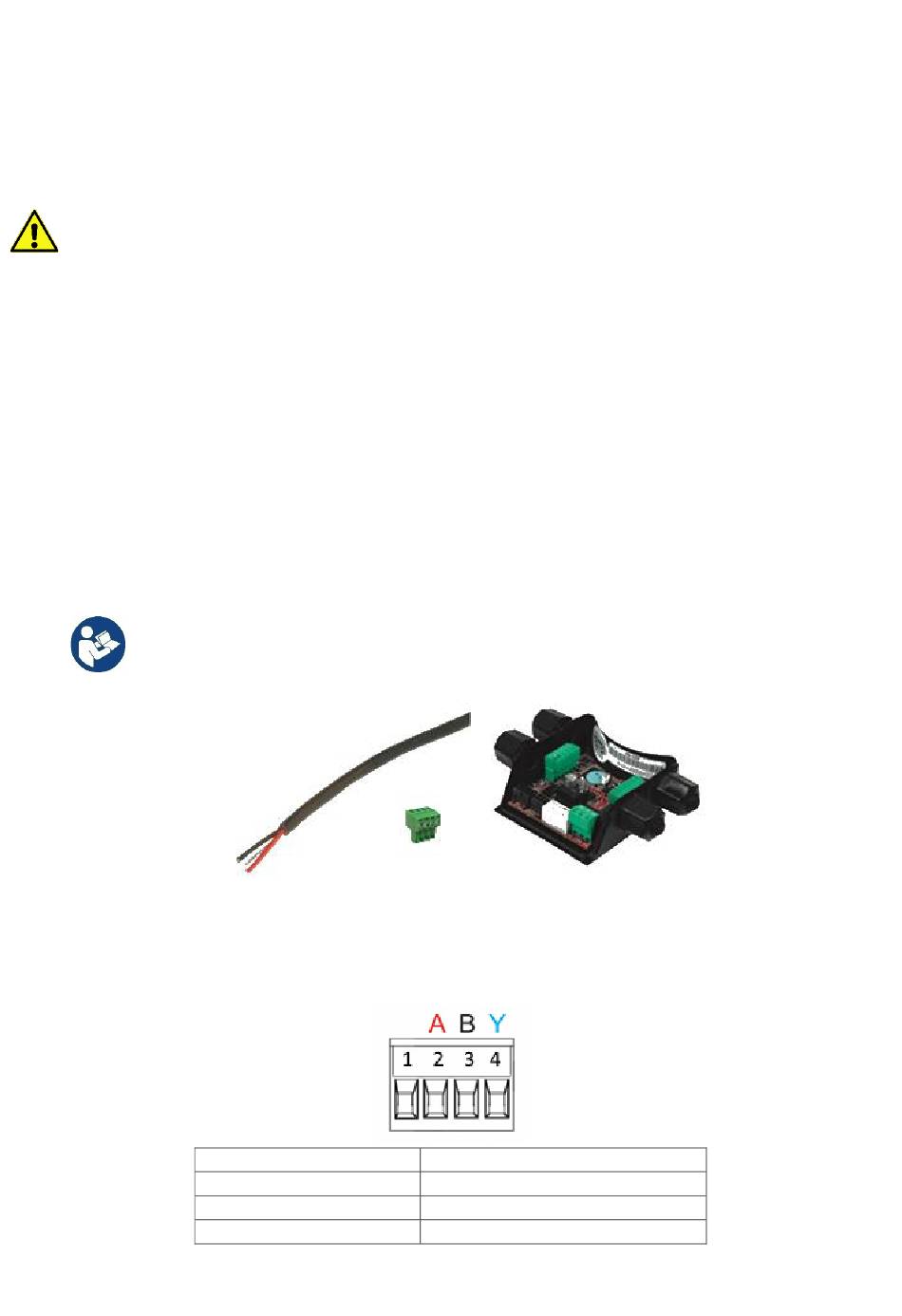

Image1 - Fil et connecteur Modbus et Module Multifonction
Terminaux MODBUS
A
B
Y
FRANÇAIS
Description
Terminal non inversé (+)
Terminal inversé (-)
GND
