10.4 Exemple de connexion Dconnect Box avec ADAC

Avant de commencer, assurez-vous de débrancher l'alimentation de la ligne d'alimentation et
d'utiliser uniquement les câbles et les accessoires recommandés.
Exigences initiales :
• Assurez-vous que le produit est configuré pour DConnect et que le symbole approprié figure sur la
boîte.
• Manuel du produit à connecter.
• Avoir installé l'Application DConnect sur votre smartphone/tablette et être enregistré auprès du
Centre de Service.
• Câble réseau spécial disponible comme accessoire du produit.
• Connectez le câble entre ADAC et DConnect Box :
La connexion entre ADAC et le DConnect Box implique l'utilisation du câble spécial
disponible en tant qu'accessoire.
1. Retirez le panneau avant de l'ADAC (reportez-vous au manuel du produit).
2. Insérez une extrémité du câble de connexion comme indiqué sur la figure.
3. Passez le câble dans le spécial guide-câble situé au bas du produit.
4. Insérez l'autre extrémité du câble de connexion dans l'un des ports CANBUS 1 ou
CANBUS 2 situés sur le panneau arrière du DConnect Box. Voir photo et note
associée.
5. Alimentez les produits.
Lancez l'Application DConnect DAB et procédez à la configuration du produit.
6.

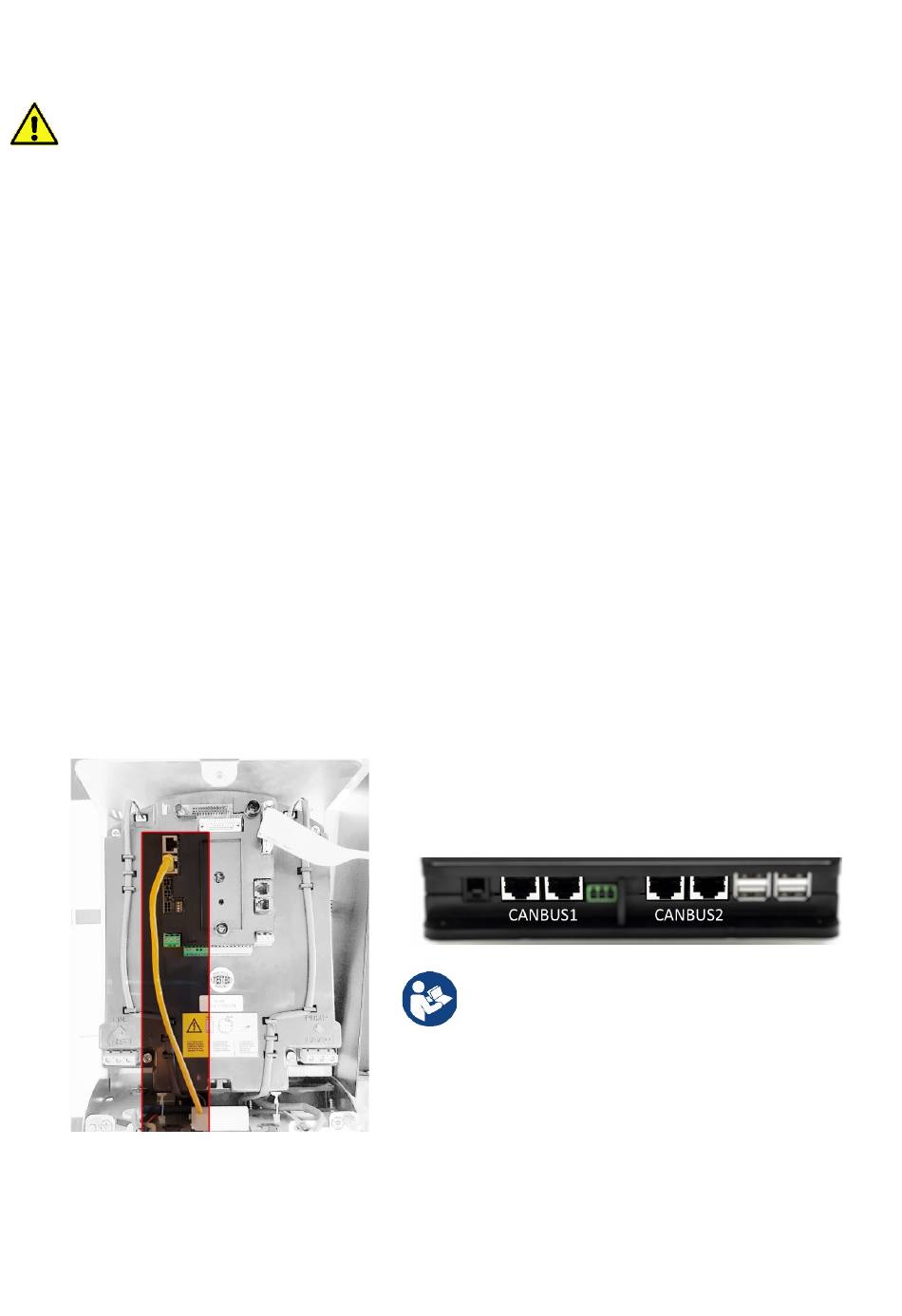

Image 7 - Exemple de connexion ADAC et DConnect Box aux ports CANBUS 1 et CANBUS 2.
FRANÇAIS
Note : Les ports 1 et 2 sont en parallèle et seuls
des appareils identiques peuvent être connectés.
Si les ports 1 sont utilisés pour connecter
ADAC/MCE, il ne sera pas possible de connecter
ACTIVE DRIVER PLUS.
