2. Connectez le fil et le bornier amovible du module multifonctions pour Evoplus Small :
Terminaux MODBUS

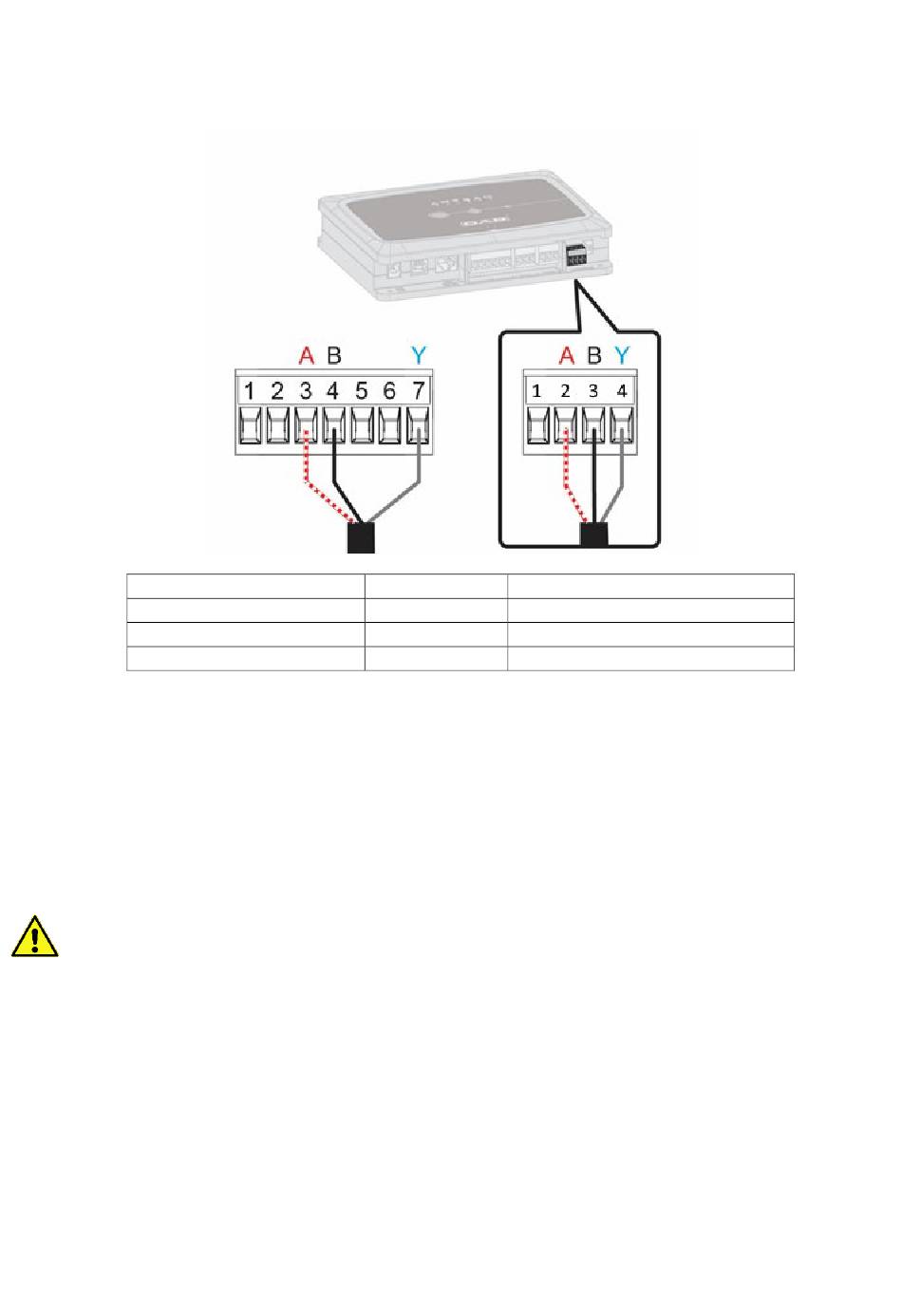

Image 3 - Bornier Amovible Module Multifonction et Bornier amovible DConnect Box
Alimentez les produits.
3.
Lancez l'Application DConnect DAB et procédez à la configuration du produit.
4.

10.2 Exemple de connexion Dconnect Box avec Evoplus M/L

Avant de commencer, assurez-vous de débrancher l'alimentation de la ligne d'alimentation et
d'utiliser uniquement les câbles et les accessoires recommandés.
Exigences initiales :
• Câble ModBus de longueur appropriée disponible comme accessoire et connecteur correspondant
fourni avec le produit.
• Avoir activé le paramètre Modbus à partir du Menu produit, voir la section « Configuration Logiciel
Evoplus et Evoplus Small ».
•
Avoir installé l'Application DConnect sur votre smartphone/tablette et être enregistré auprès du
Centre de Service.
Image 2 - Bornier amovible ModBus DConnect Box
N. Borne
A
B
Y
FRANÇAIS
3 Terminal non inversé (+)
4 Terminal inversé (-)
7
171
Description
GND
