• En raccordant à un contact propre (par exemple, flotteur, pressostat, etc.) le contact VCC et
l'entrée I1.
Lorsque le contact propre (par exemple, le flotteur) est fermé, l'entrée I1 du DConnect Box
sera active.
Contacts de Sortie OUT1, OUT2 :
Le DConnect Box dispose de deux sorties de relais OUT1 et OUT2
Le Tableau décrit les caractéristiques et les limites des contacts de sortie :
Caractéristiques des contacts de sortie (OUT1, OUT2)
Type de contact
Tension max supportable
Courant max supportable
Section de câble
acceptée

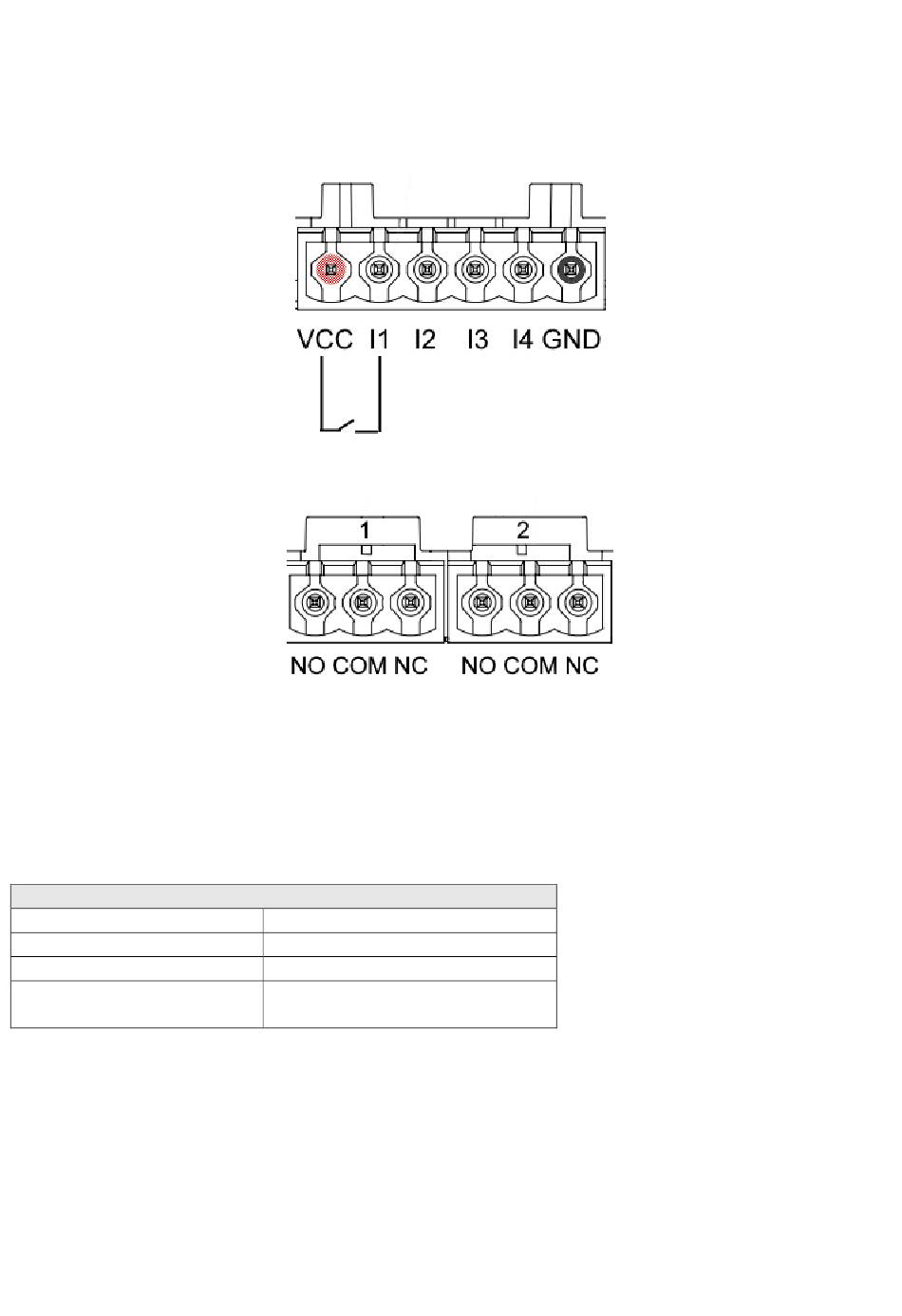

Image 9F - Bornier à 3 pôles OUT 1 et à 3 pôles OUT2
NO, NC
230 VCA
3 A
0.205-3.31 [mm²]
24-12 [AWG]
