10.13 Ingangen en uitgangen DConnect Box

I/O-ingangen: I1, I2, I3, I4
De DConnect Box heeft 4 niet optisch geïsoleerde ingangen die onder spanning worden
bediend.
Ze kunnen worden bekrachtigd met continue positieve spanningen.
De tabel beschrijft de eigenschappen en limieten van de digitale ingangen:
Eigenschappen van de ingangen (4 contacten)
Min. inschakel-
spanning [V]
Max. uitschakel-
spanning [V]
Max. toegestane
spanning [V]
Stroomopname bij 12V
[mA]
Acceptabele
kabeldoorsnede

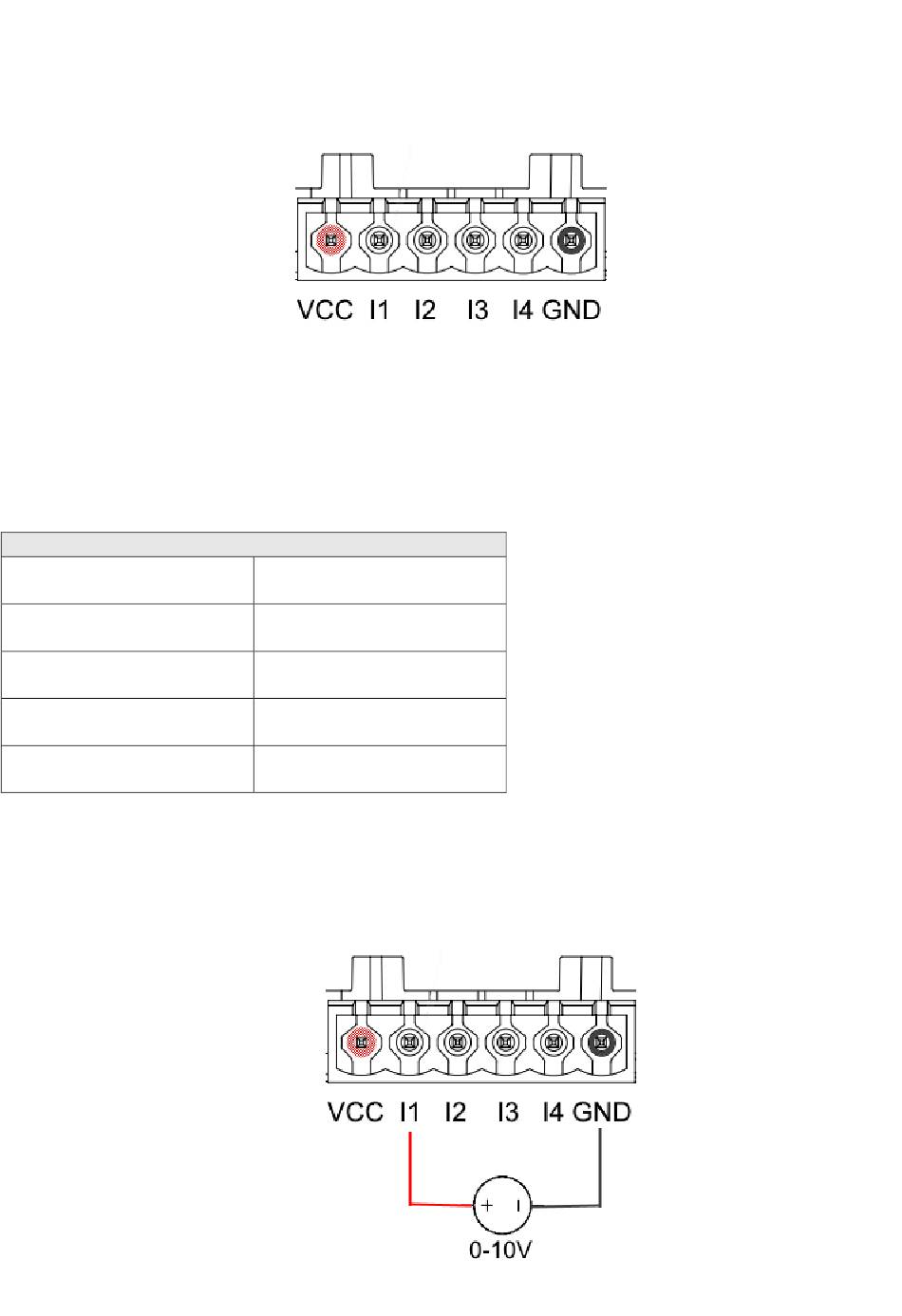

Een verbindingsvoorbeeld van de ingangsklemmen is:
• Bij toepassing van een spanning 0-10V tussen ingang I1 en GND.
Als de spanning 2V hoger is, is de ingang I1 actief, als hij 0,5V lager is, is hij gedeactiveerd.
Afbeelding 9E – Klemmenstrook 6 polen I/0 DConnect BOX
2
0,5
10
0,5
0,205-3,31 [mm²]
24-12 [AWG]
