10.5 Verbindingsvoorbeeld van de Dconnect Box met MCE

Voordat u gaat werken moet beslist de spanning van de voedingslijn zijn uitgeschakeld en alleen de
aanbevolen kabels en accessoires mogen worden gebruikt.
Vóórdat u begint:
• U moet er zeker van zijn dat het product geschikt is voor de DConnect en het betreffende symbool
op de doos staat.
•
De handleiding van het product dat aangesloten moet worden, moet beschikbaar zijn.
• Het speciale netwerkkabeltje moet beschikbaar zijn, verkrijgbaar als accessoire voor het product.
Voor de verbinding tussen MCE en DConnect Box is de speciale kabel nodig die als
accessoire verkrijgbaar is.
1. U moet er zeker van zijn dat het product geschikt is voor de DConnect en het betreffende
symbool op de doos staat.
2. Verwijder het voorpaneel van de MCE (zie de handleiding van het product).
3. Zet de kabelwartel van de verbindingskabel vast op het huis van het product.
4. Steek het andere uiteinde van de verbindingskabel in een van de poorten CANBUS1 of
CANBUS2 die in het achterpaneel van de DConnect Box zitten. Zie de foto en bijbehorende
opmerking.
5. Schakel de voeding van de producten in.
6. Start de app DConnect DAB en voer de configuratie van het product uit.

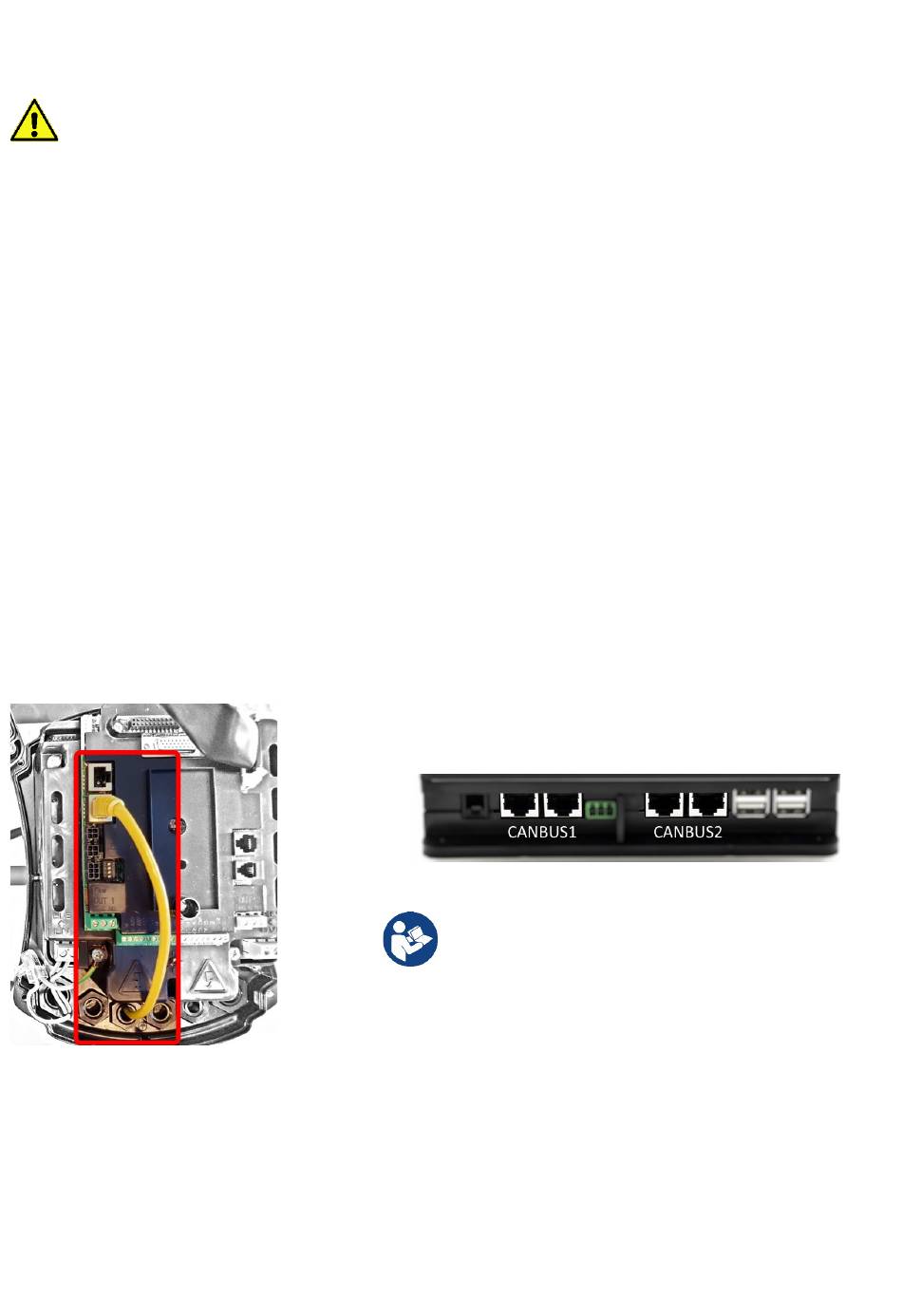

Afbeelding 8 – Verbindingsvoorbeeld van de MCE en DConnect Box op de poorten CANBUS 1 en
CANBUS 2.
NEDERLANDS
Opmerking: de aangegeven poorten 1 en 2 zijn
parallel aangesloten en er kunnen alleen identieke
apparaten worden verbonden.
Als de poorten 1 worden gebruikt om de ADAC/MCE
te verbinden, kan de ACTIVE DRIVER PLUS niet
worden aangesloten.
