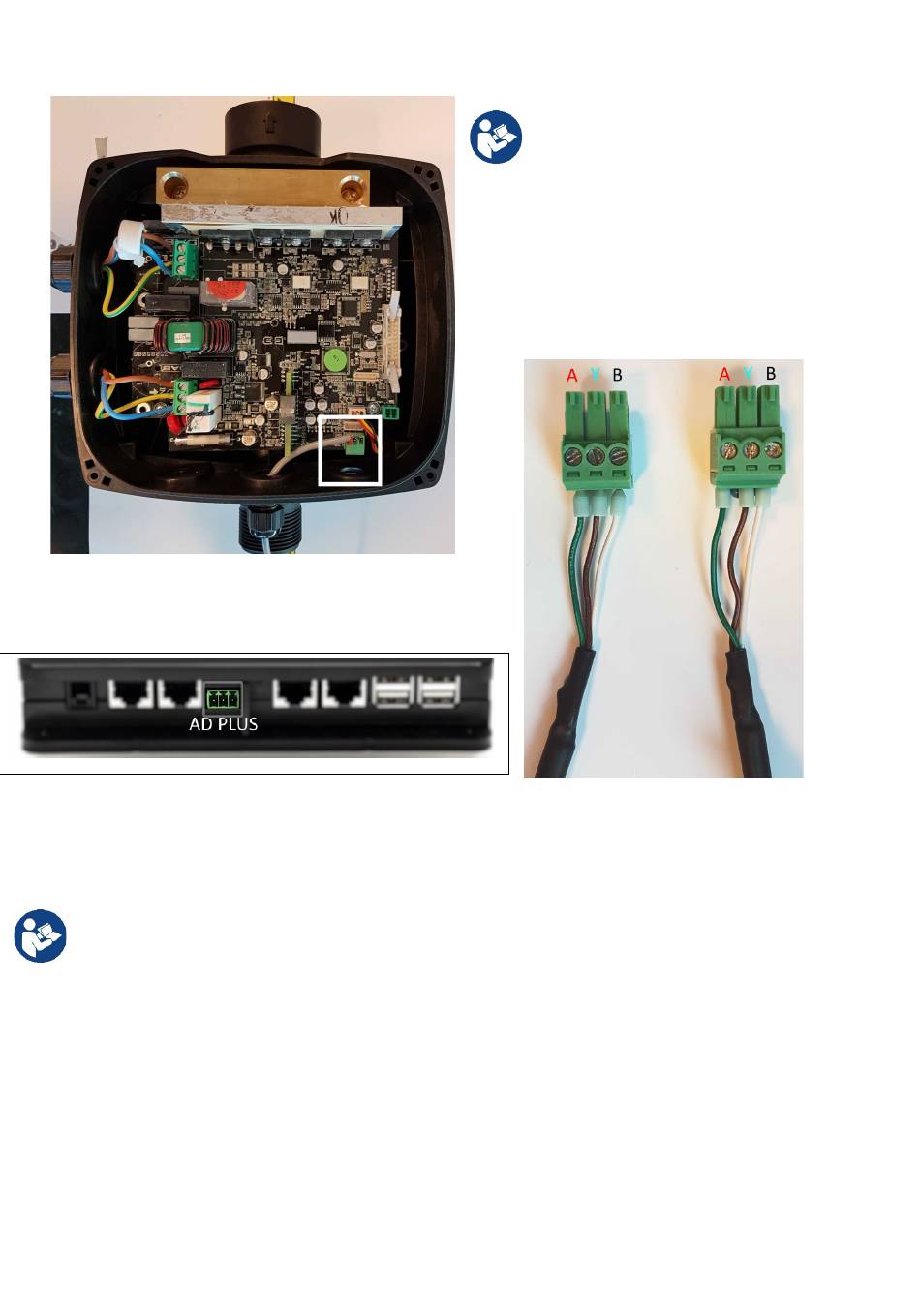

Image 9A - Position du connecteur dans l'AD plus et dans le DConnect Box, exemple de connexion directe
par câble droit bus-CAN, nom du connecteur DConnect Box pour la connexion à AD plus
Note : Si vous connectez un ACTIVE DRIVER PLUS à DConnect Box, il ne sera pas
possible de connecter ADAC/MCE au port CANBUS1 indiqué, puis utilisez CANBUS2 ou le
câble adaptateur spécial RJ45-3 pôles.
FRANÇAIS
Note : en fonction du modèle Active
Driver Plus, le connecteur à 3 pôles utilisé
pour la communication avec un autre Active
Driver Plus et/ou le DConnect Box peut être
dans une position différente, reportez-vous
au manuel du modèle spécifique. L'écran (Y)
est toujours connecté à la broche centrale
du connecteur.
