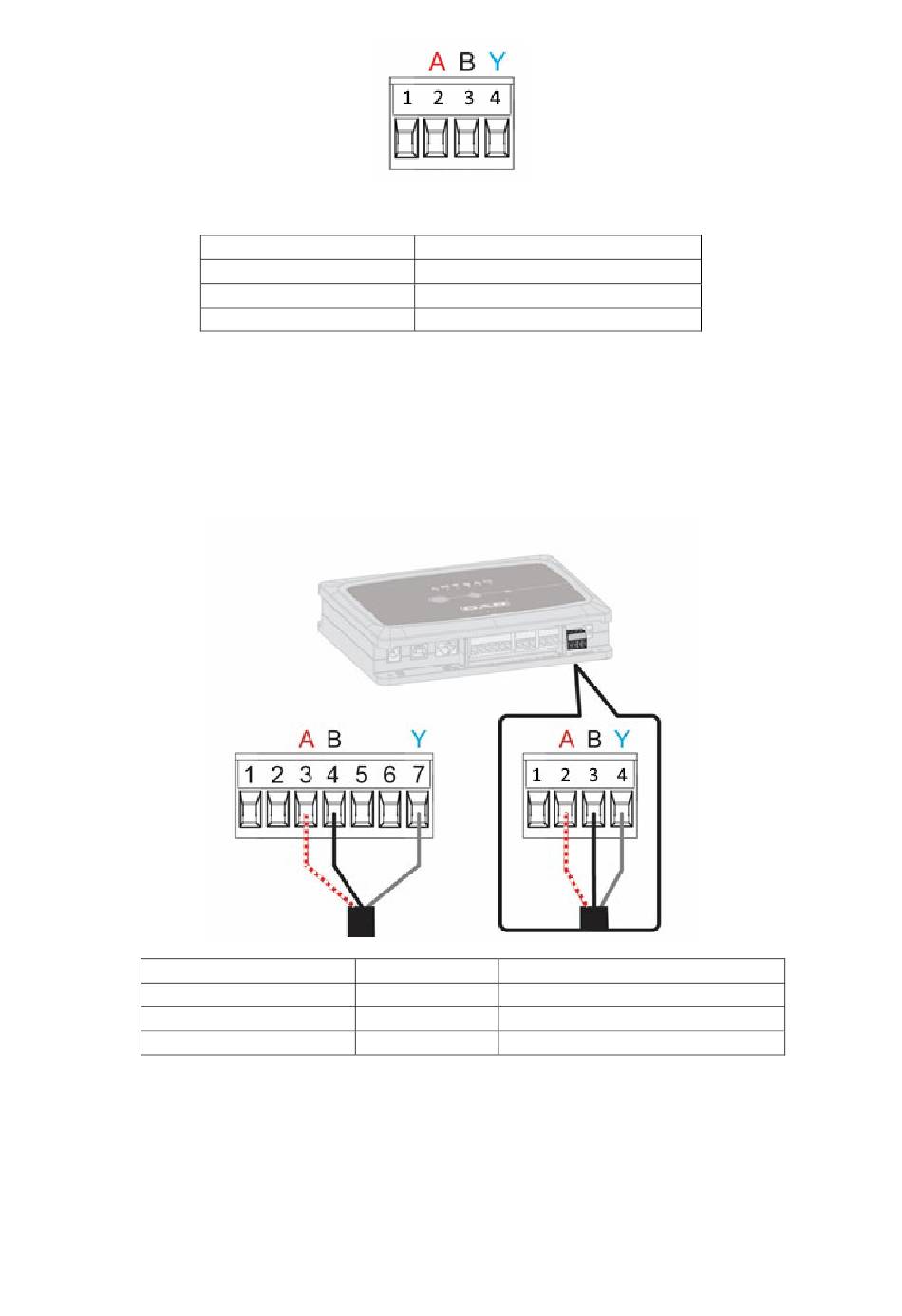

2. Leitung und abnehmbare Klemmleiste des Multifunktionsmoduls für Evoplus Small
anschließen:
MODUS-Terminals
Abbildung 3 Abnehmbare Klemmleiste Multifunktionsmodul und DConnect Box Abnehmbare Klemmleiste
3. Die Produkte speisen.
4. Starten Sie die APP DConnect DAB und fahren Sie mit der Produktkonfiguration fort.
MODUS-Terminals
A
B
Y
Abbildung 2: Ausziehbarer Klemmkasten ModBus DConnect Box
A
B
DEUTSCH

Beschreibung

Nicht invertierter Terminal (+)
Invertierter Terminal (-)
GND
Klemmennr.
3 Nicht invertierter Terminal (+)
4
7
264
Beschreibung
invertierter Terminal (-)
GND
