2. Conectar el cable y la regleta de bornes extraíble del módulo multifunción para Evoplus Small:

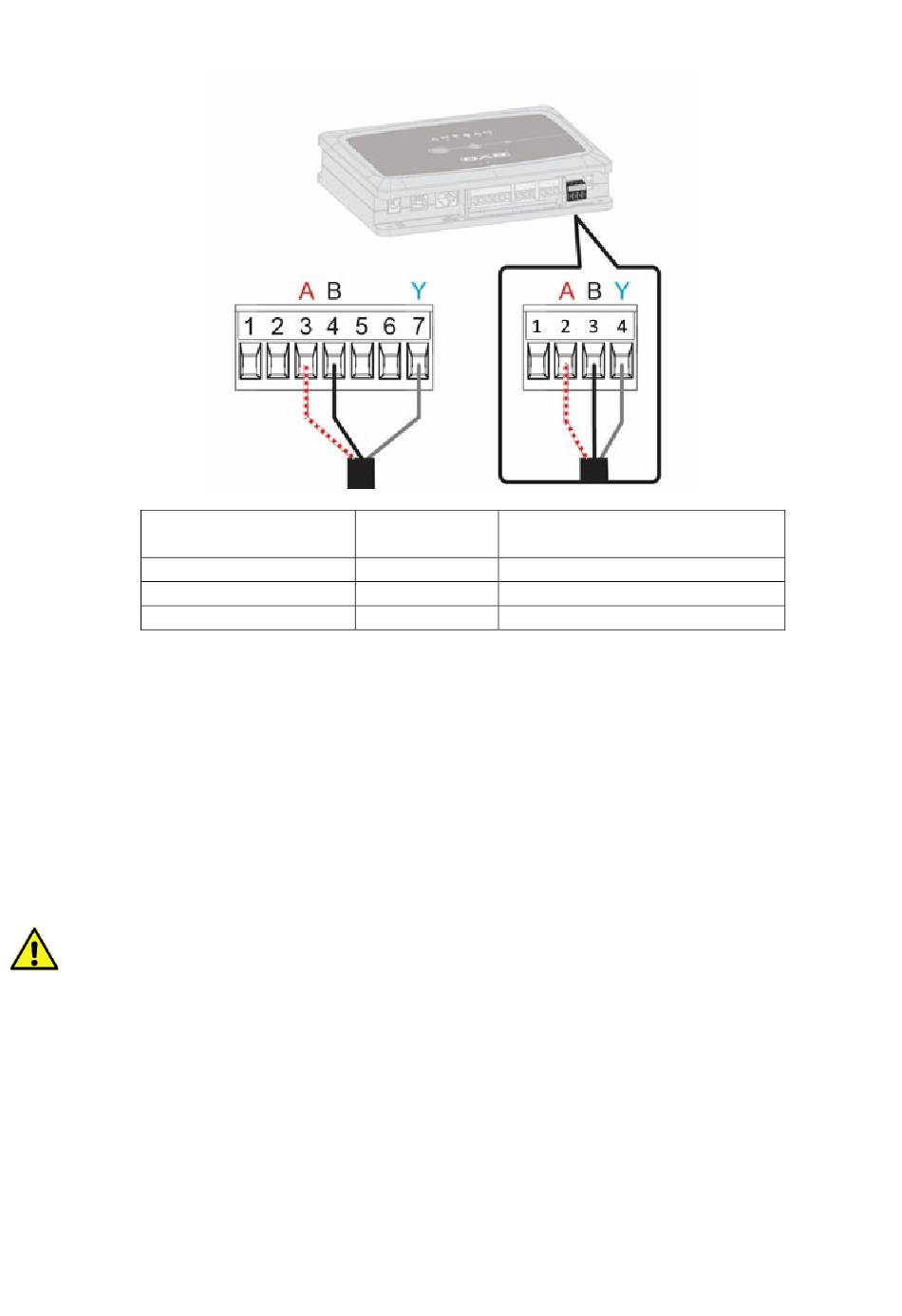

Figura 3 Regleta de bornes extraíble del módulo multifunción y regleta de bornes extraíble DConnect Box
Alimentar los productos.
3.
Poner en marcha APP DConnect DAB y proceder con la configuración del producto.
4.
10.2 Ejemplo de conexión DConnect Box con Evoplus M/L
Antes de operar, asegurarse de desconectar la tensión de la línea de alimentación y de utilizar solo
los cables y los accesorios recomendados.
Requisitos iniciales:
• Cable ModBus de longitud adecuada disponible como accesorio y conector correspondiente en
dotación con el producto.
• Haber habilitado el parámetro Modbus desde el Menú de Producto, ver secc. "Configuración de
software Evoplus y Evoplus Small".
• Haber instalado la APP DConnect en el smartphone/tablet y haberse registrado en el centro de
servicios.
Terminales
MODBUS
A
B
Y
ESPAÑOL
Nº Borne
3 Terminal no invertido (+)
4 Terminal invertido (-)
7
139
Descripción
GND
