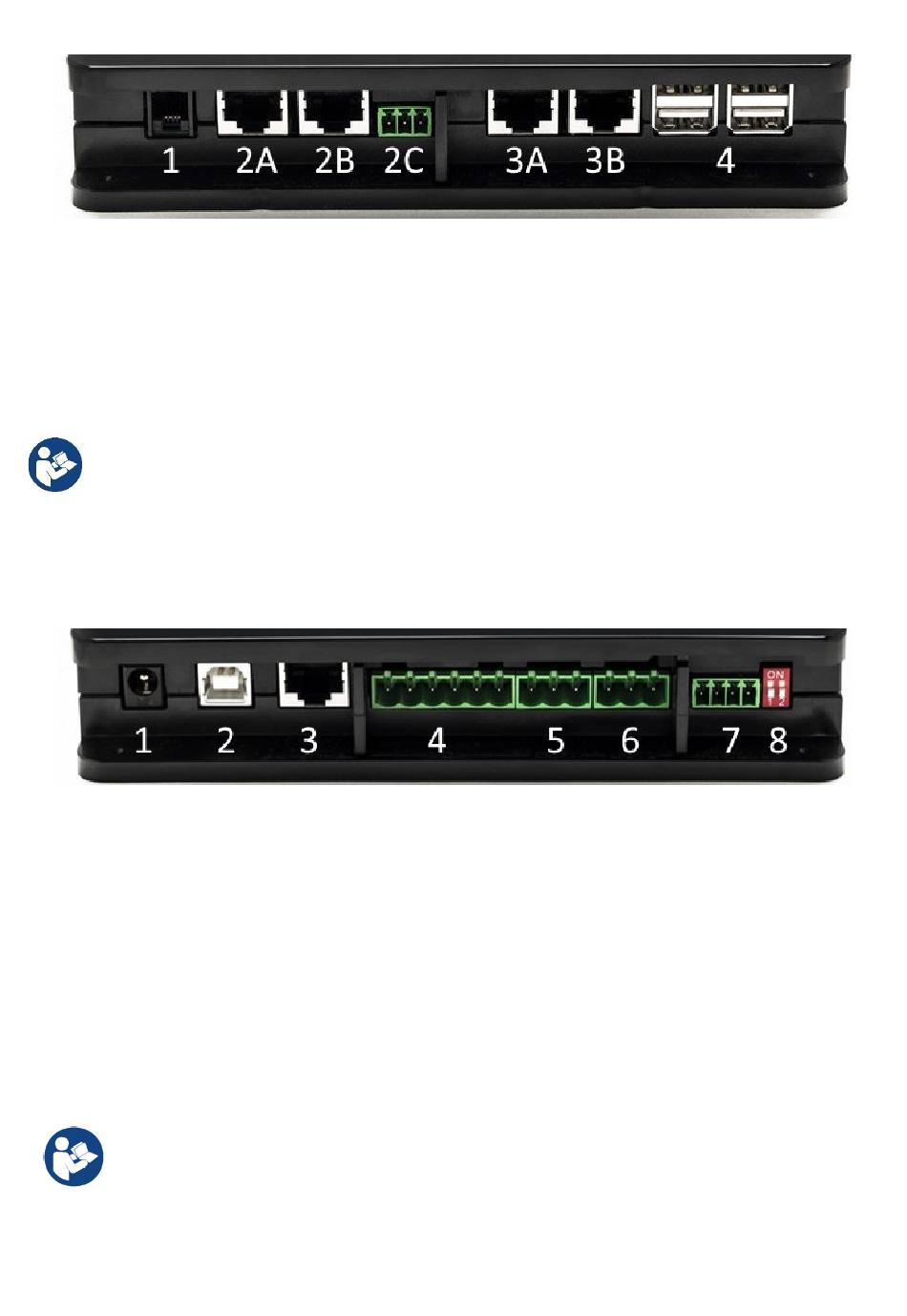

1. Sériový port.
2. CAN BUS port 1:
A pro ADAC/MCE.
B pro ADAC/MCE.
C pro ACTIVE DRIVER PLUS.
3. CAN BUS port 2:
A pro ADAC/MCE.
B pro ADAC/MCE.
Poznámka: Porty 2A, 2B, 2C jsou paralelní a je možné k nim připojit pouze identická zařízení.
Porty 3A, 3B jsou paralelní a je možné k nim připojit pouze identická zařízení. Pokud je port
2C použit k připojení Active Driver Plus, nebude možné použít porty 2A nebo 2B k připojení
ADAC/MCE. V tomto případě použijte porty 3A nebo 3B.
EBOX/Expanze
4. USB porty:
3.1.6 Pohled Zepředu:
1. Napájecí konektor.
2. USB Host (pouze napájení).
3. Ethernet port: připojení LAN kabelu.
4. I/O.
5. Relé A.
6. Relé B.
7. Modbus (master): Evoplus / Protipožární stanice.
8. DIP-switch: Nastavení Modbus Master.

3.1.7 Pohled Zespodu:

1. Uchycení pro DIN montážní lištu.
2. Otvory pro nástěnné montážní držáky.
3. Pryžové nožičky pro montáž na rovný povrch.
4. Umístění štítku s technickými vlastnostmi.
Zkontrolujte revizi výrobku, který vlastníte, protože bude vyžadovaná ve fázi
konfigurace krok za krokem aplikací APP DConnect DAB
ČESKY
: USB Modbus Slave Adapter.
226
