10.5 Ejemplo de conexión DConnect Box con MCE
Antes de operar, asegurarse de desconectar la tensión de la línea de alimentación y de utilizar solo
los cables y los accesorios recomendados.
Requisitos iniciales:
• Asegurarse de que el producto esté preparado para DConnect y en la caja se indique el símbolo
específico.
•
Manual del producto que se debe conectar.
• Cable específico de red disponible como accesorio del producto.
La conexión entre MCE y DConnect Box establece el uso del cable específico disponible como
accesorio.
1. Asegurarse de que el producto esté preparado para DConnect y en la caja se indique el
símbolo específico.
2. Retirar el panel frontal de MCE (consultar el manual del producto).
3. Fijar el prensacables del cable de conexión al cuerpo del producto.
4. Conectar el otro extremo del cable de conexión a uno de los puertos CANBUS1 o
CANBUS2 presentes en el panel posterior de DConnect Box. Ver foto y nota
correspondiente.
5. Alimentar los productos.
6. Poner en marcha APP DConnect DAB y proceder con la configuración del producto.

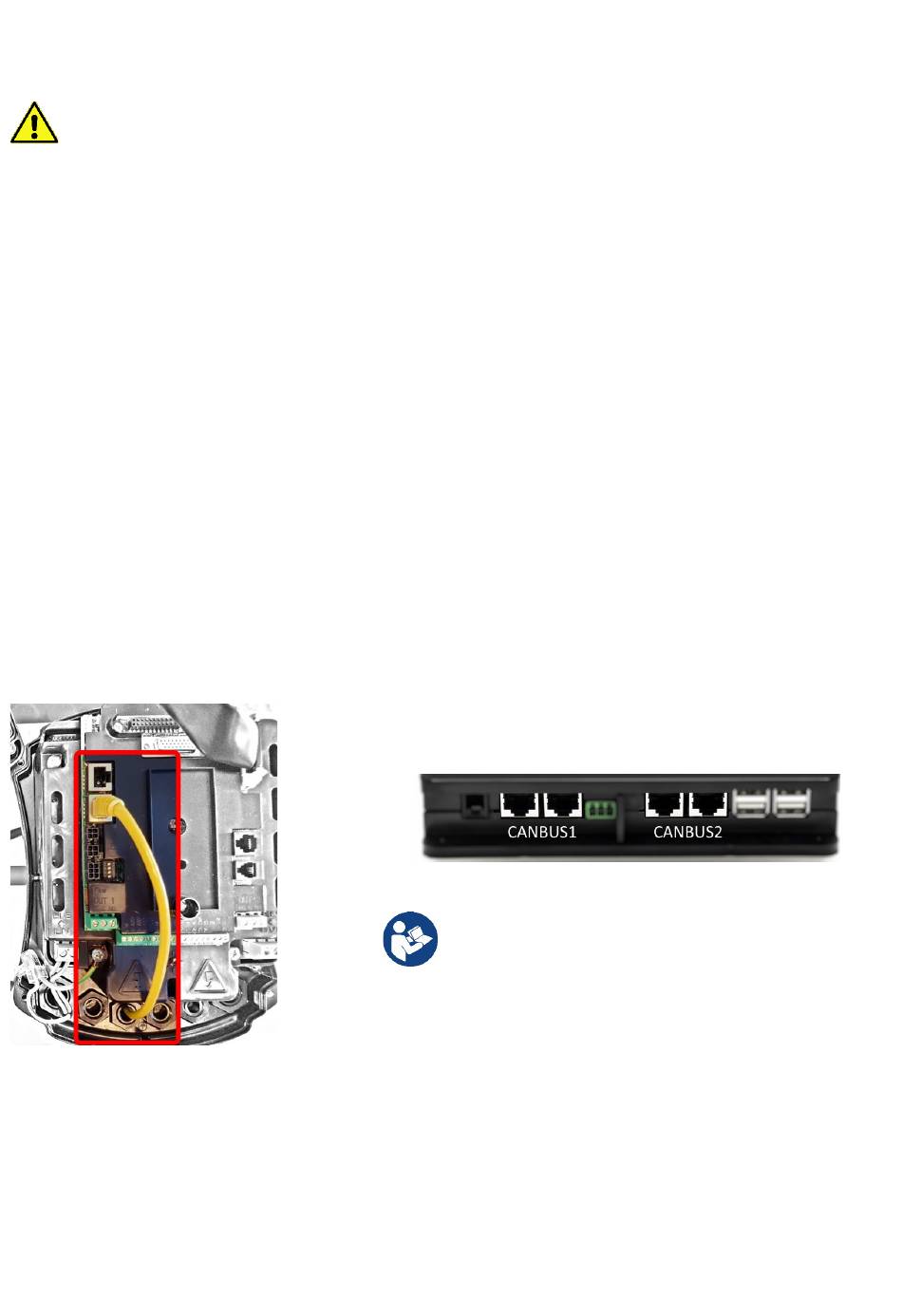

Figura 8 – Por ej., conexión MCE y DConnect Box a los puertos CANBUS 1 y CANBUS 2.
ESPAÑOL
Nota: Los puertos 1 y 2 indicados están en
paralelo y solo se puede conectar dispositivos
idénticos.
Si los puertos
ADAC/MCE, no se podrá conectar ACTIVE DRIVER
PLUS.
143
1 se utilizan para conectar
