Il DConnect Box è dotato di due uscite relè OUT1 e OUT2
La Tabella descrive le caratteristiche ed i limiti dei contatti d'uscita:
Caratteristiche dei contatti d'uscita (OUT1,OUT2)
Tipo di contatto
Max tensione
sopportabile
Max Corrente
sopportabile
Sezione del cavo
accettata

11. Specifiche cavetto ModBus e Active Diver Plus

Cavo twistato multicoppia 0,22 mm², 250 V, schermatura F/UTP, guaina in PVC.

12. Configurazione Software Evoplus e Evoplus Small

Requisiti iniziali:
• Accertarsi di aver seguito correttamente il collegamento del cavo ModBus con il DConnect Box.
• In caso di connessione dell'Evoplus Small accertarsi di aver installato correttamente il modulo
Multifunzione, per qualsiasi dubbio controllare il relativo manuale.
1. Accendere l'Evoplus o Evoplus Small.
2. Dal menu principale premere per 5 secondi il pulsante Menu finché non compaia a schermo il logo
"evoplus".
3. Scorrere il menu fino alla voce "En". Di default tale parametro è impostato in Disable.
4. Cambiarlo in Enable per consentirne il funzionamento.

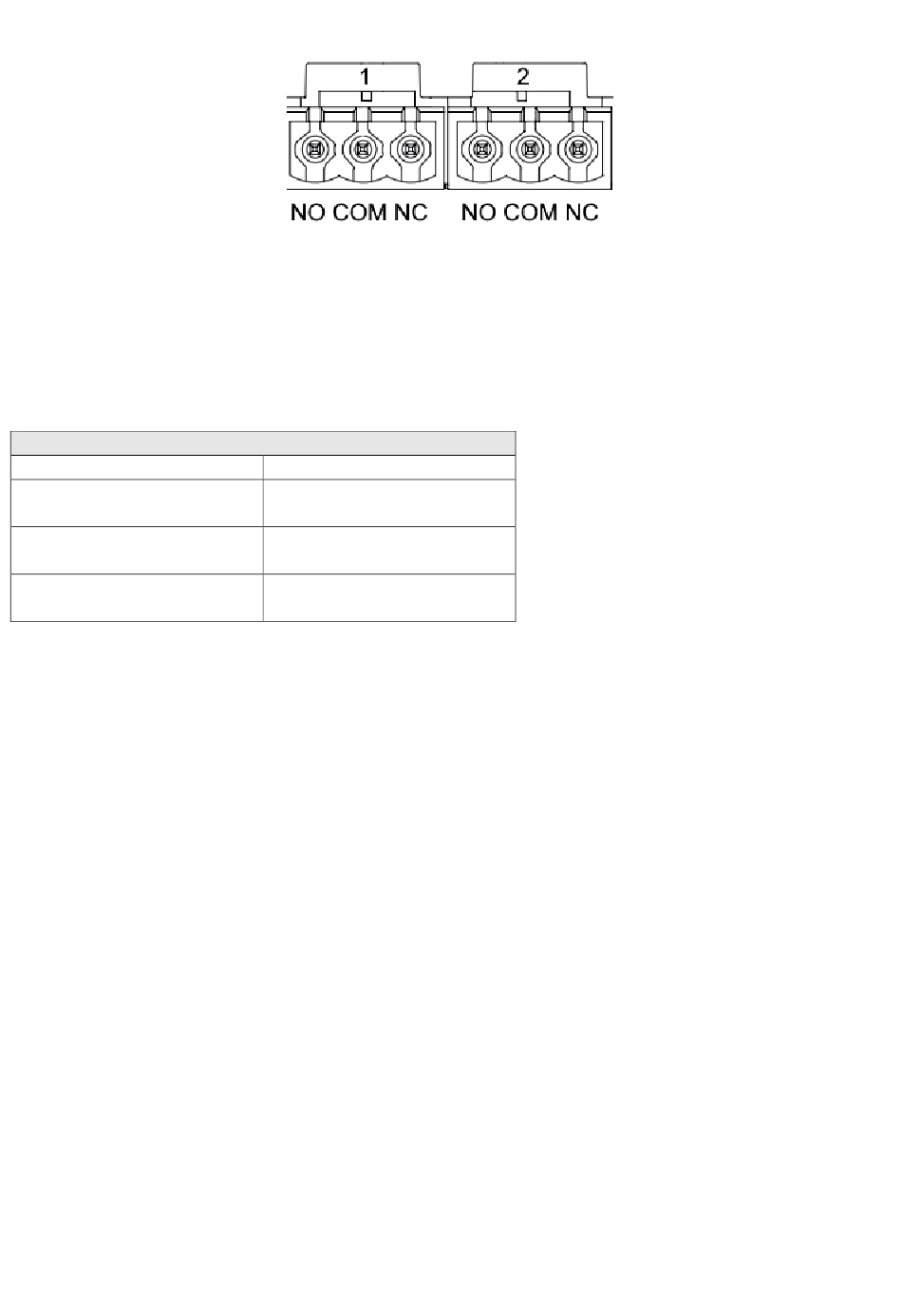

Figura 9F – Morsettiera 3 poli OUT 1 e 3 poli OUT2
NO, NC
230 VAC
3 A
0.205-3.31 [mm²]
24-12 [AWG]
ITALIANO
