11. Spécifications des câbles ModBus et Active Diver Plus
Câble à paire torsadée 0,22 mm², 250 V, blindage F/UTP, gaine en PVC.

12. Configuration du Logiciel Evoplus et Evoplus Small

Exigences initiales :
• Assurez-vous que le câble ModBus est correctement connecté au DConnect Box.
• Si l'Evoplus Small est connecté, assurez-vous que vous avez correctement installé le module
Multifonction. Pour tout doute, consultez le manuel correspondant.
1. Allumez l'Evoplus ou l'Evoplus Small.
2. Depuis le menu principal, appuyez sur le bouton Menu pendant 5 secondes jusqu'à ce que le logo «
evoplus » apparaisse à l'écran.
3. Faites défiler le menu jusqu'à « En ». Par défaut, ce paramètre est défini sur Désactiver.
4. Changez-le en Activer pour lui permettre de fonctionner.
NOTE
: Le menu de configuration ModBus contient d'autres paramètres importants de la
configuration ModBus : Address, Baudrate, Parity, peuvent varier en fonction de l'installation. DConnect Box
est un appareil Modbus Master, il n'est donc pas possible d'avoir plus d'éléments maîtres dans le même
réseau Modbus RTU rs485.
IMPORTANT
: Dans le cas de plusieurs dispositifs, définissez manuellement une adresse « Ad » unique
pour chacun d'eux. Ex. Installation avec 4 Evoplus configurer pour le premier Ad : 1, pour le deuxième Ad :
2, pour le troisième Ad : 3 et ainsi de suite.
Assurez-vous que la valeur de BaudRate et de Parity est commune à tous et que le paramètre « En » est
« Enable » (Activé) sur tous les produits connectés.

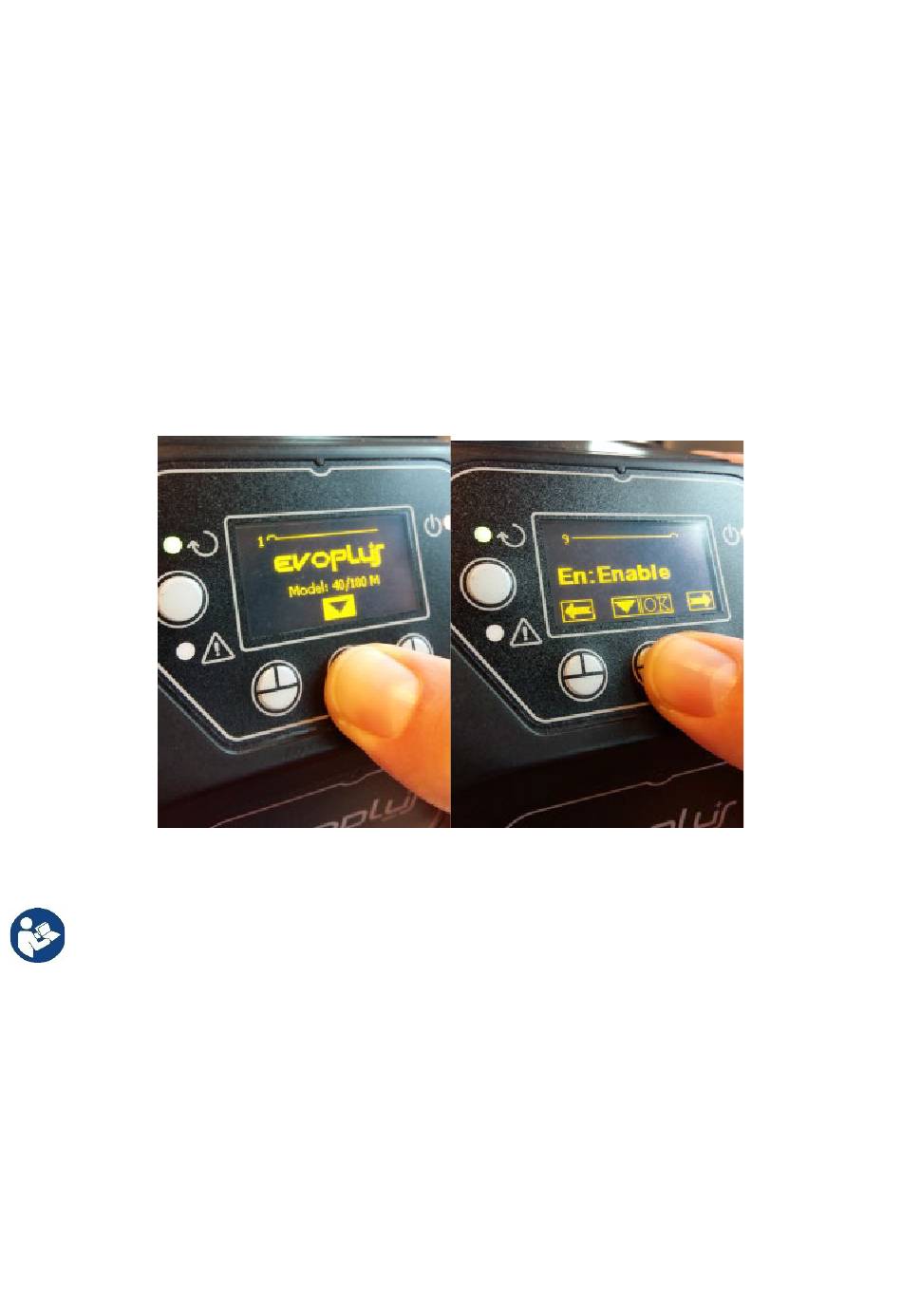

Image 10 - Configuration logicielle du module multifonction
