10.4 Ejemplo de conexión DConnect Box con ADAC
Antes de operar, asegurarse de desconectar la tensión de la línea de alimentación y de utilizar solo
los cables y los accesorios recomendados.
Requisitos iniciales:
•
Asegurarse de que el producto esté preparado para DConnect y en la caja se indique el símbolo
específico.
• Manual del producto que se debe conectar.
• Haber instalado la APP DConnect en el smartphone/tablet y haberse registrado en el centro de
servicios.
• Cable específico de red disponible como accesorio del producto.
• Conectar el cable entre ADAC y DConnect Box:
La conexión entre ADAC y DConnect Box establece el uso del cable específico disponible
como accesorio.
1. Retirar el panel frontal de ADAC (consultar el manual del producto).
2. Conectar un extremo del cable de conexión como en la figura.
3. Pasar el cable por la guía de cables específica presente en la parte inferior del
producto.
4. Conectar el otro extremo del cable de conexión a uno de los puertos CANBUS 1 o
CANBUS 2 presentes en el panel posterior de DConnect Box. Ver foto y nota
correspondiente.
5. Alimentar los productos.
Poner en marcha APP DConnect DAB y proceder con la configuración del producto.
6.

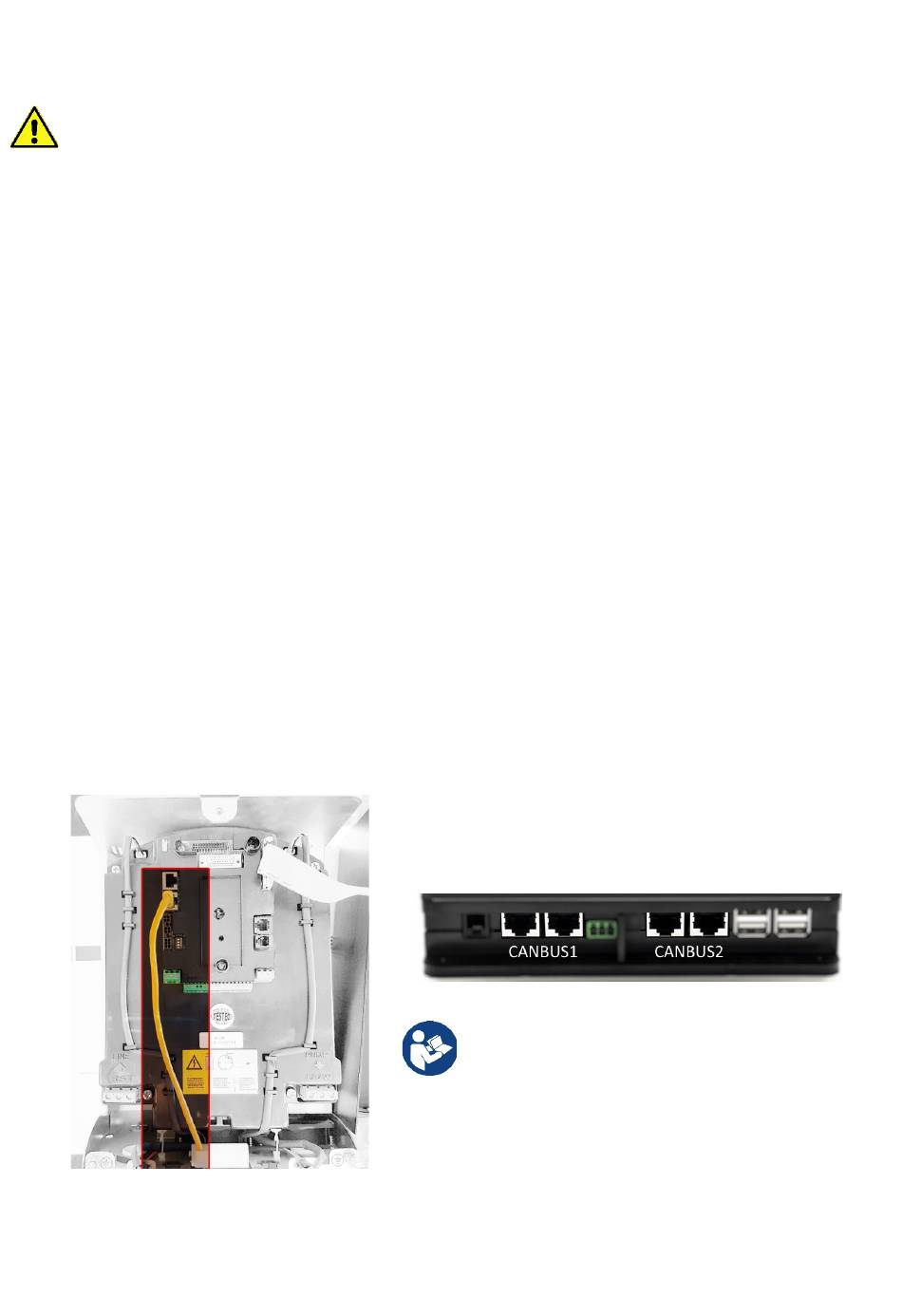

Figura 7 – Por ej., conexión ADAC y DConnect Box a los puertos CANBUS 1 y CANBUS 2.
ESPAÑOL
Nota: Los puertos 1 y 2 indicados están en
paralelo y solo se puede conectar dispositivos
idénticos.
Si los puertos
ADAC/MCE, no se podrá conectar ACTIVE DRIVER
PLUS.
142
1 se utilizan para conectar
