DAB DCONNECT BOX Anleitung Seite 16

1. Collegare filo e morsettiera estraibile ModBus del DConnect Box:
Preparare il relativo morsetto 4 poli fornito a corredo del DConnect Box rispettando le polarità indicate.
Terminali MODBUS
A
B
Y
2. Collegare filo e morsettiera estraibile del Evoplus M/L:
Terminali MODBUS

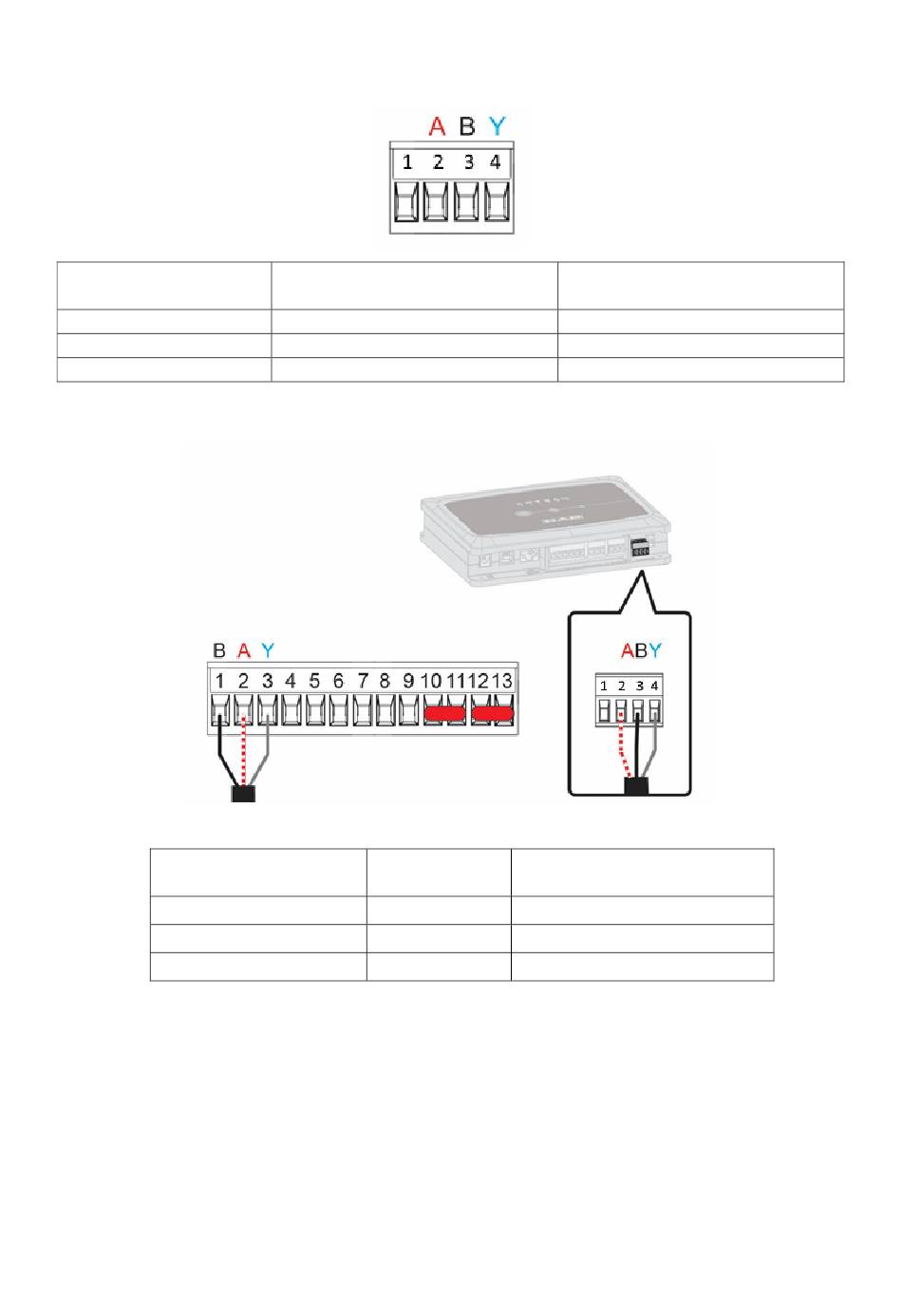

Figura 5 - Morsettiera Estraibile Evoplus M/L e Morsettiera estraibile DConnect Box
Alimentare i prodotti.
3.
Avviare APP DConnect DAB e procedere con la configurazione del prodotto.
4.
N° Morsetto
DConnect Box
Figura 4 Morsetiera estraibile ModBus DConnect Box
N° Morsetto
EVOPLUS
A
B
Y
ITALIANO
2
3
4
2 Terminale non invertito (+)
1 Terminale invertito (-)
3
14
Descrizione
Terminale non invertito (+)
Terminale invertito (-)
GND
Descrizione
GND
