correttamente i 3 cavi. E' consigliato l'utilizzo di un cavo schermato a 2 poli, con una coppia intrecciata.
Vedi sez. "Specifiche Tecniche Cavetto Modbus"
Requisiti Iniziali:
• Cavetto ModBus di idonea lunghezza disponibile come accessorio e relativo connettore a corredo del
prodotto.
• Aver abilitato il parametro Modbus da Menu prodotto vedi sez. "Configurazione Software Evoplus e
Evoplus Small".
•
Solo per Evoplus Small Singolo: Modulo Multifunzione montato sul prodotto.
• Avere installato l'APP DConnect sul proprio smartphone/tablet ed essere registrati al centro servizi.
Nota: Negli Evoplus Small gemellari il modulo è già montato.
1. Collegare filo e morsettiera estraibile ModBus del DConnect Box:
Preparare il relativo morsetto 4 poli fornito a corredo del DConnect rispettando le polarità indicate.
2. Collegare filo e morsettiera estraibile del modulo multifunzione per Evoplus Small:

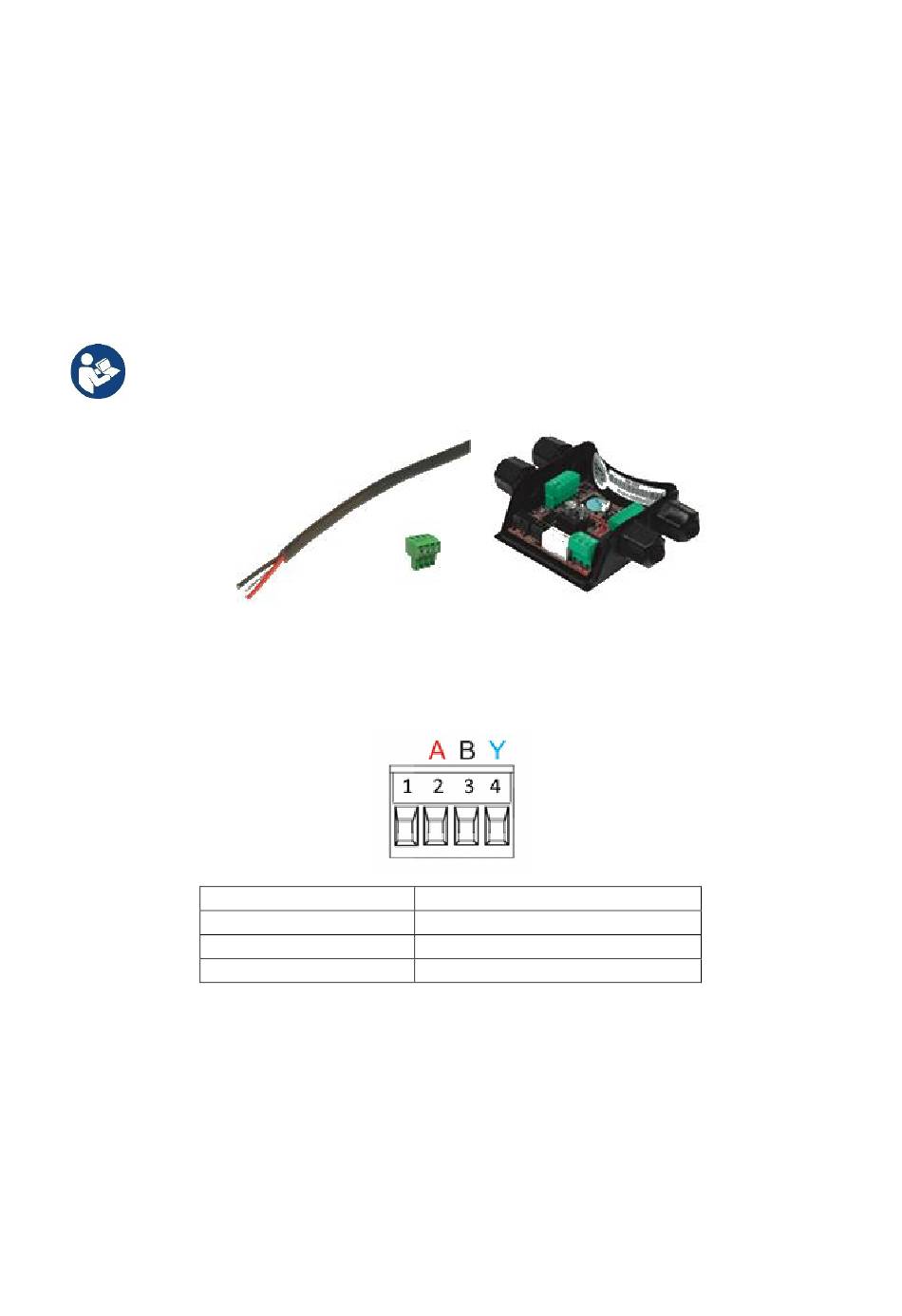

Figura 1: Filo e Connettore ModBus e Modulo Multifunzione
Terminali MODBUS
A
B
Y
Figura 2: Morsettiera estraibile ModBus DConnect Box
ITALIANO
Descrizione
Terminale non invertito (+)
Terminale invertito (-)
GND
