11. Especificaciones de cable ModBus y Active Driver Plus

Cable cruzado multipar 0,22 mm², 250 V, apantallamiento F/UTP, funda de PVC.
12. Configuración Software Evoplus y Evoplus Small
Requisitos iniciales:
• Asegurarse de haber realizado correctamente la conexión del cable ModBus con DConnect Box.
• En caso de conexión de Evoplus Small, asegurarse de haber instalado correctamente el módulo
multifunción. Para cualquier duda, consultar el manual correspondiente.
1. Encender Evoplus o Evoplus Small.
2. Desde el menú principal, presionar durante 5 segundos el botón Menú hasta que aparezca en la
pantalla el logotipo "evoplus".
3. Deslizar el menú hasta la voz "En". Por defecto, este parámetro está configurado en Disable.
4. Cambiarlo a Enable para permitir su funcionamiento.
NOTA
: En el menú de configuración de ModBus están presentes otros parámetros importantes de
la configuración ModBus: Address, Baudrate y Parity, que pueden variar dependiendo de la instalación.
DConnect Box es un dispositivo Modbus Maestro, por lo que no se puede tener varios elementos maestro
en la misma red modbus RTU rs485.
IMPORTANTE
: En caso de varios dispositivos, configurar manualmente una dirección "Ad" unívoca para
cada uno de ellos. Ej. Instalación con 4 Evoplus: configurar primero Ad:1, segundo Ad:2, tercero Ad: 3,
etc..
Asegurarse de que el valor de BaudRate y de Parity sea común a todos y de que el parámetro "En" sea
"Enable" en todos los productos relacionados.

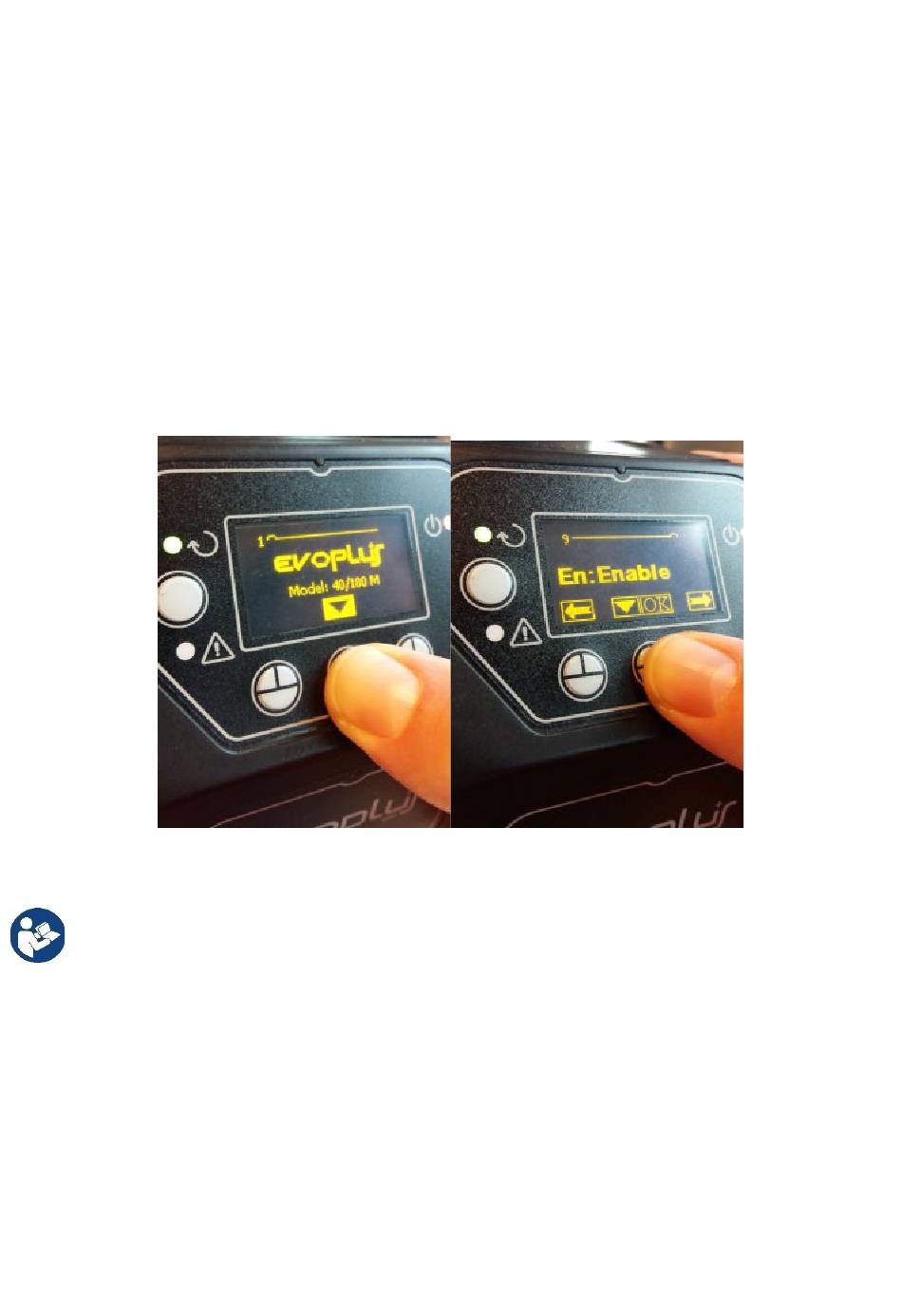

Figura 10- Configuración de software del módulo multifunción
