10.13 Entrées et Sorties de DConnect Box
Entrées E/S : I1, I2, I3, I4
Le DConnect Box est équipé de 4 entrées non opto-isolées contrôlées sous tension.
Celles-ci peuvent être excitées avec des tensions continues positives.
Le Tableau décrit les caractéristiques et les limites des entrées numériques :
Caractéristiques des entrées (4 contacts)
Tension d'allumage
minimale [V]
Tension d'arrêt maximale
[V]
Tension maximale
admissible [V]
Courant absorbé à 12V
[mA]
Section de câble
acceptée
Voici un exemple de connexion de terminaux d'entrée :
• En appliquant une tension de 0-10V entre l'entrée I1 et GND.
Avec une tension supérieure à 2V, l'entrée I1 sera active, si elle est inférieure à 0,5V, elle
sera désactivée.
FRANÇAIS

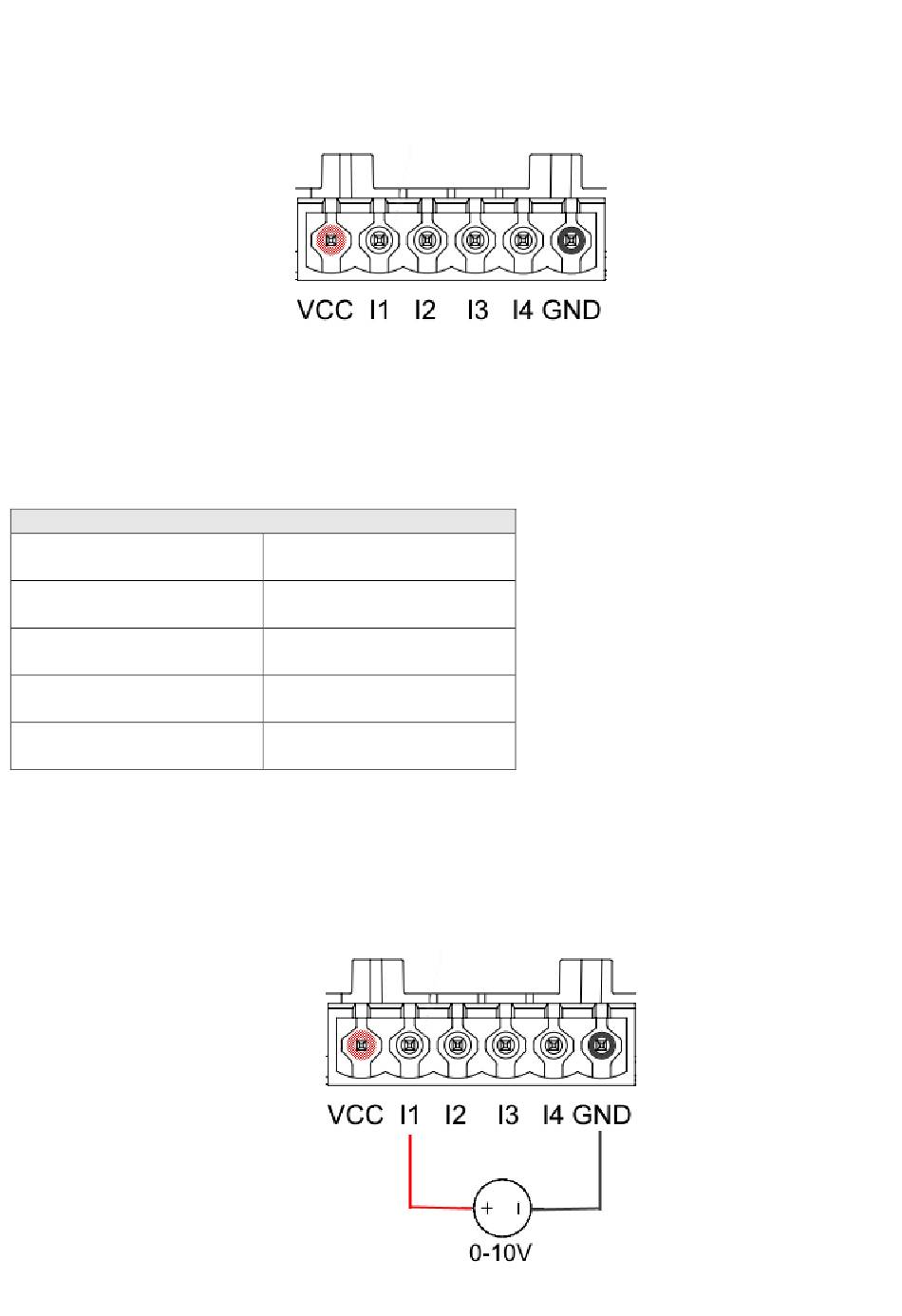

Image 9E - Bornier E/S à 6 pôles DConnect BOX
2
0,5
10
0,5
0.205-3.31 [mm²]
24-12 [AWG]
