10.5 Esempio collegamento DConnect Box con MCE

Prima di operare assicurarsi di staccare la tensione dalla linea di alimentazione e di utilizzare solo i
cavi e gli accessori consigliati.
Requisiti Iniziali:
• Accertarsi che il prodotto sia predisposto al DConnect e sulla scatola sia riportato l'apposito simbolo.
• Manuale del prodotto da collegare.
• Apposito cavo di rete disponibile come accessorio al prodotto.
Il collegamento fra MCE e DConnect Box prevede l'utilizzo dell'apposito cavo disponibile come
accessorio.
1. Accertarsi che il prodotto sia predisposto al DConnect e sulla scatola sia riportato l'apposito
simbolo.
2. Rimuovere il pannello frontale dell'MCE (far riferimento al manuale del prodotto).
3. Fissare il pressacavo del cavo di collegamento sul corpo del prodotto.
4. Inserire l'altra estremità del cavo di collegamento ad una delle porte CANBUS1 o CANBUS2
presenti nel pannello posteriore del DConnect Box. Vedi foto e relativa nota.
5. Alimentare i prodotti.
6. Avviare APP DConnect DAB e procedere con la configurazione del prodotto.

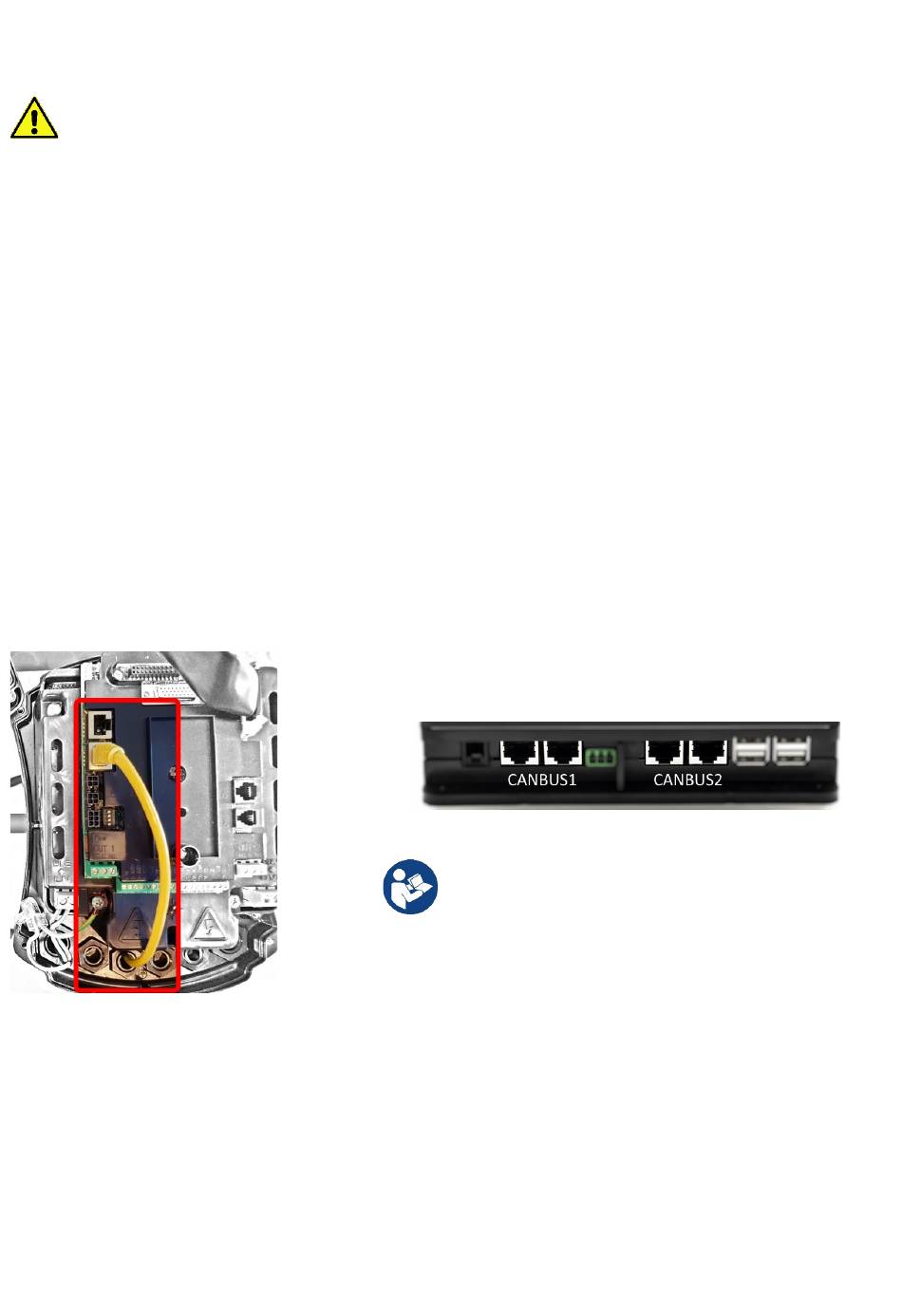

Figura 8 – Es. collegamento MCE e DConnect Box alle porte CANBUS 1 e CANBUS 2.
ITALIANO
Nota: Le porte 1 e 2 indicate sono in parallelo
ed è possibile collegare soltanto dispositivi identici.
Se le porte 1 sono utilizzate per collegare ADAC/MCE
non sarà possibile collegare l'ACTIVE DRIVER PLUS.
