10.13 Entradas y salidas DConnect Box

Entradas E/S: I1, I2, I3, I4
DConnect Box está equipado con 4 entradas no optoaisladas controladas en tensión.
Se pueden excitar con tensiones continuas positivas.
La tabla describe las características y los límites de las entradas digitales:
Características de las entradas (4 contactos)
Tensión mínima de
encendido [V]
Tensión máxima de
apagado [V]
Tensión máxima
admisible [V]
Corriente absorbida a
12V [mA]
Sección del cable
aceptada
Un ejemplo de conexión de los terminales de entrada es:
• Aplicando una tensión 0-10V entre la entrada I1 y GND.
Con una tensión mayor de 2V la entrada I1 se mostrará activa; si es menor de 0,5V se
mostrará desactivada.

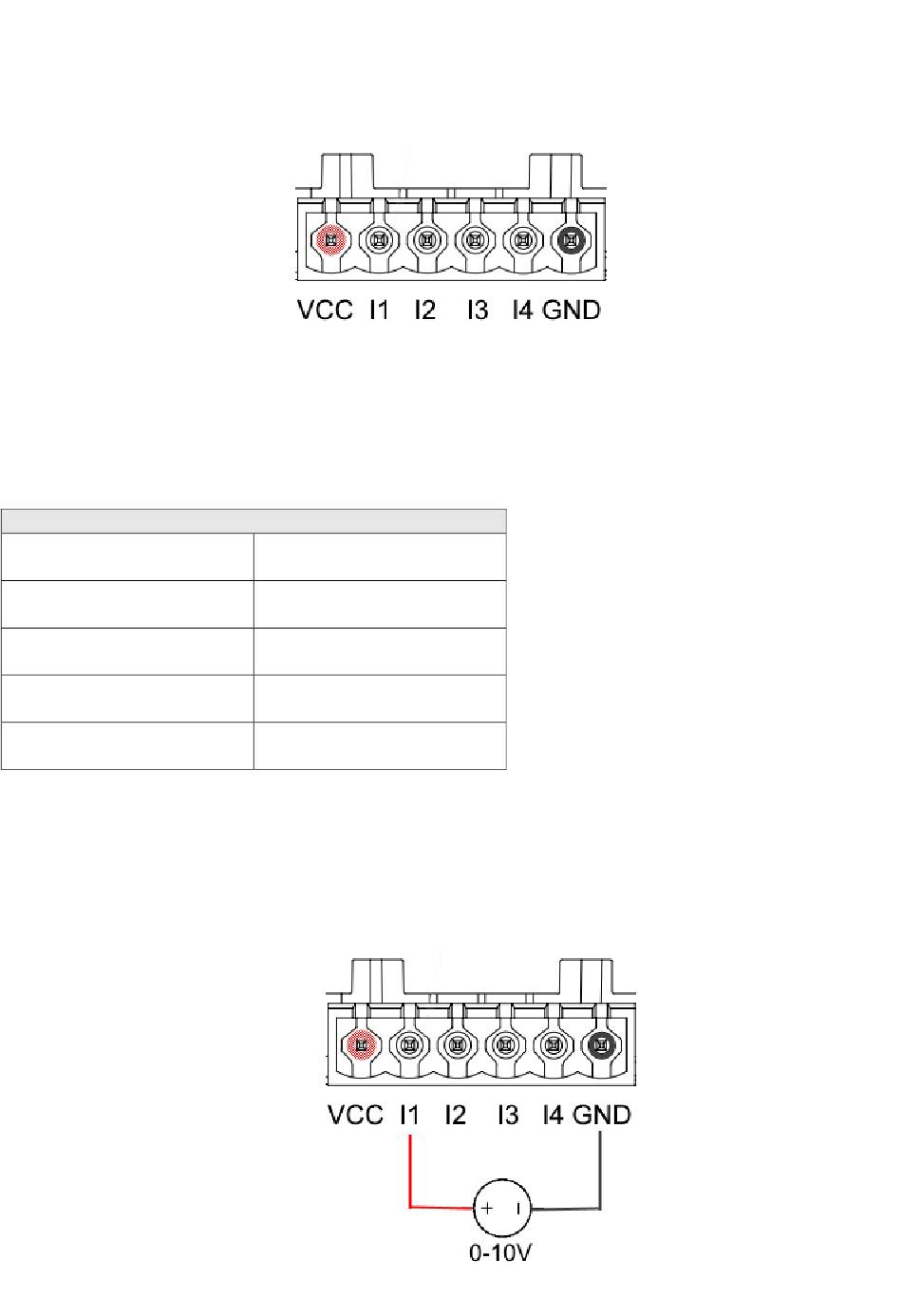

Figura 9E – Regleta de bornes 6 polos I/0 DConnect BOX
2
0,5
10
0,5
0,205-3,31 [mm²]
24-12 [AWG]
