Esempio Collegamento Dconnect Box Con Evoplus M/L - DAB DCONNECT BOX Anleitung

Terminali MODBUS
Figura 3 Morsettiera Estraibile Modulo Multifunzione e Morsettiera estraibile DConnect Box
Alimentare i prodotti.
3.
Avviare APP DConnect DAB e procedere con la configurazione del prodotto DConnect Box.
4.

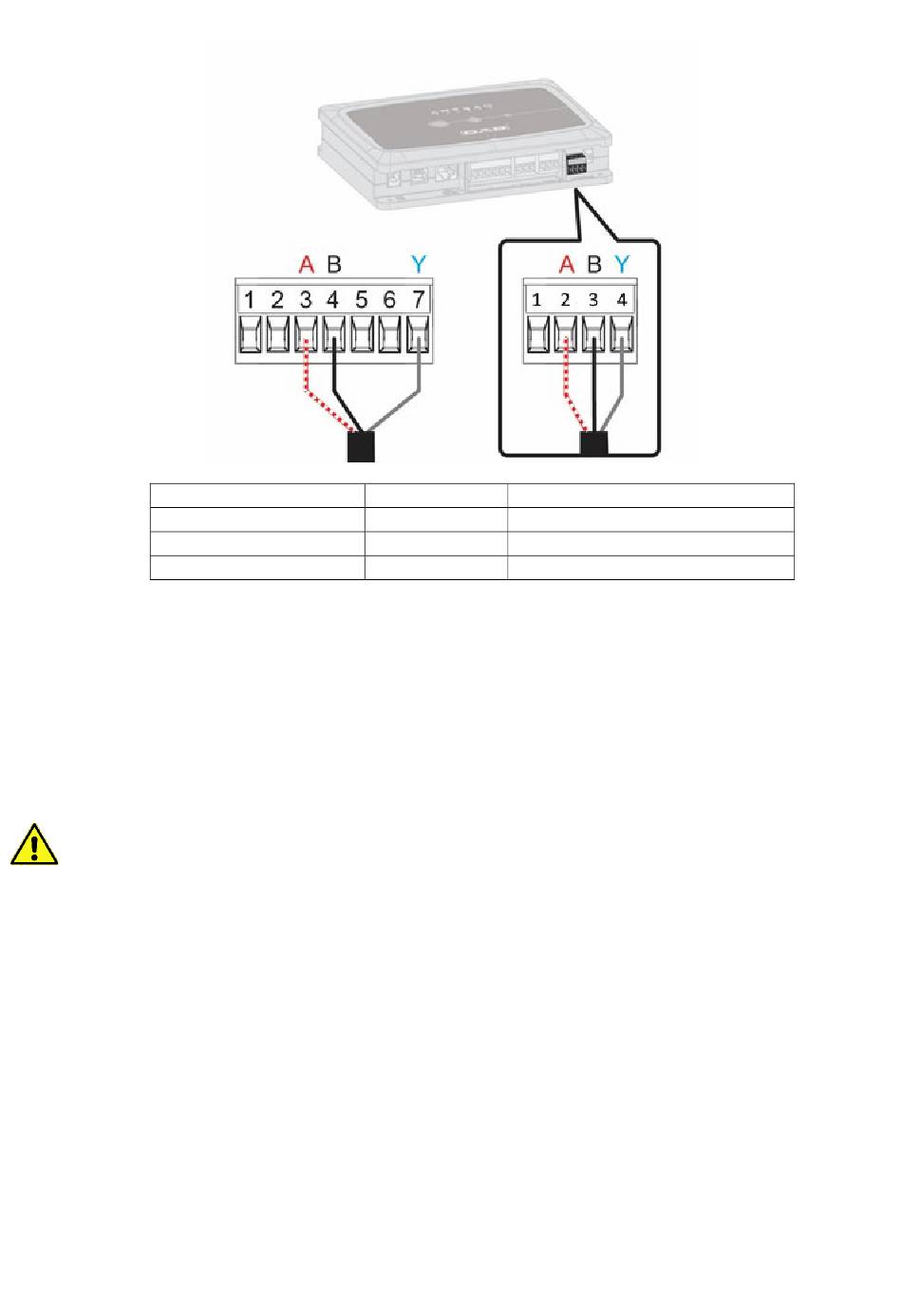

10.2 Esempio collegamento DConnect Box con Evoplus M/L

Prima di operare assicurarsi di staccare la tensione dalla linea di alimentazione e di utilizzare solo i
cavi e gli accessori consigliati.
Requisiti Iniziali:
• Cavetto ModBus di idonea lunghezza disponibile come accessorio e relativo connettore a corredo del
prodotto.
• Aver abilitato il parametro Modbus da Menu prodotto vedi sez. "Configurazione Software Evoplus e
Evoplus Small".
• Avere installato l'APP DConnect sul proprio smartphone/tablet ed essere registrati al centro servizi.
ITALIANO
N° Morsetto
A
B
Y
Descrizione
3 Terminale non invertito (+)
4 Terminale invertito (-)
7
13
GND
