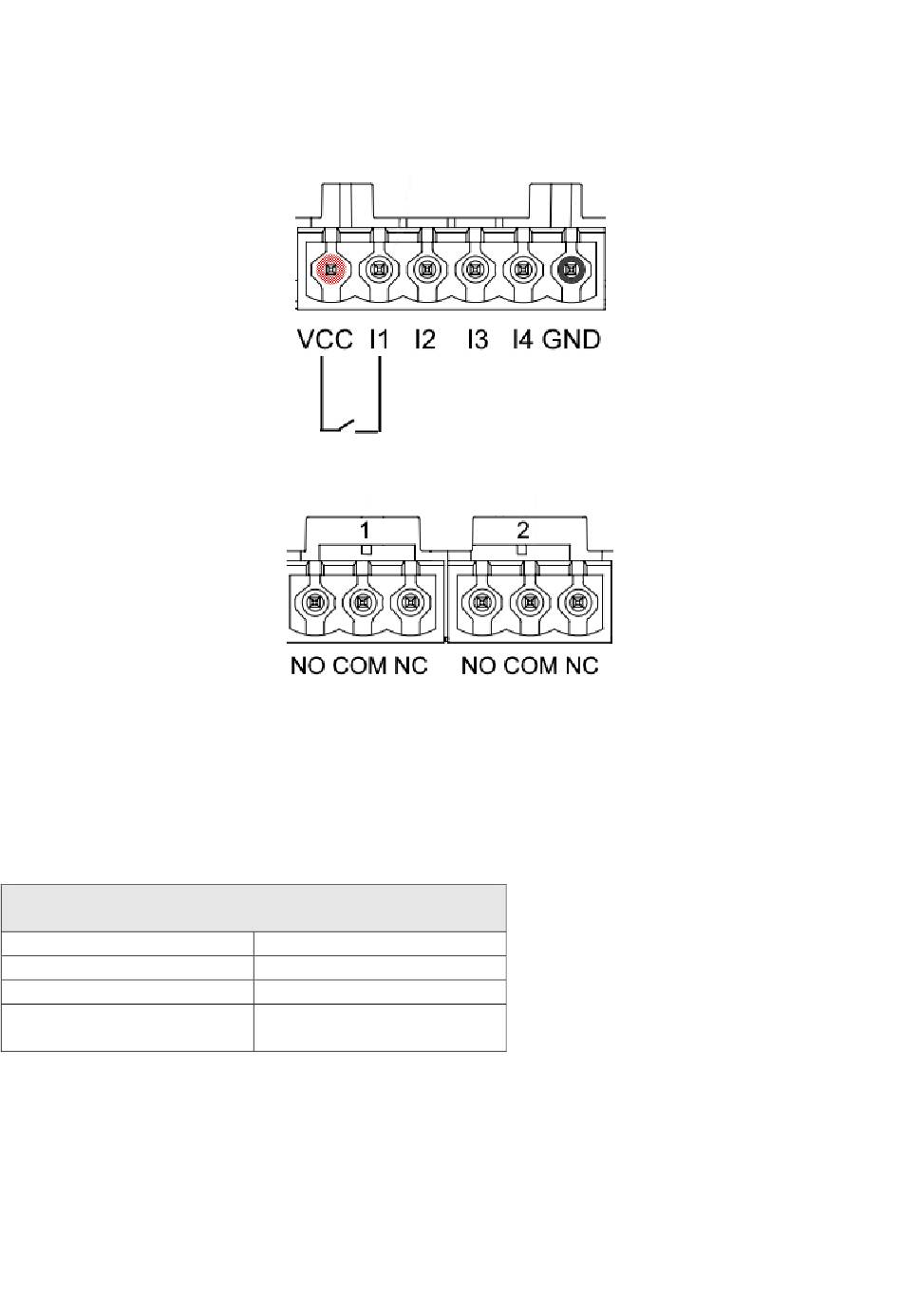

• Conectando a un contacto limpio (por ej., flotante, presostato, etc.) el contacto VCC y la
entrada I1.
Cuando el contacto limpio (por ej., flotante) se cierra, la entrada I1 de DConnect Box se
mostrará activa.
Contactos de salida OUT1, OUT2:
DConnect Box cuenta con dos salidas relé OUT1 y OUT2
La tabla describe las características y los límites de los contactos de salida:
Características de los contactos de salida
Tipo de contacto
Tensión máx. admisible
Corriente máx. admisible
Sección del cable
aceptada
Figura 9F – Regleta tripolar OUT 1 y tripolar OUT2
(OUT1,OUT2)
NO, NC
230 VCA
0.205-3.31 [mm²]
24-12 [AWG]
ESPAÑOL
3 A
