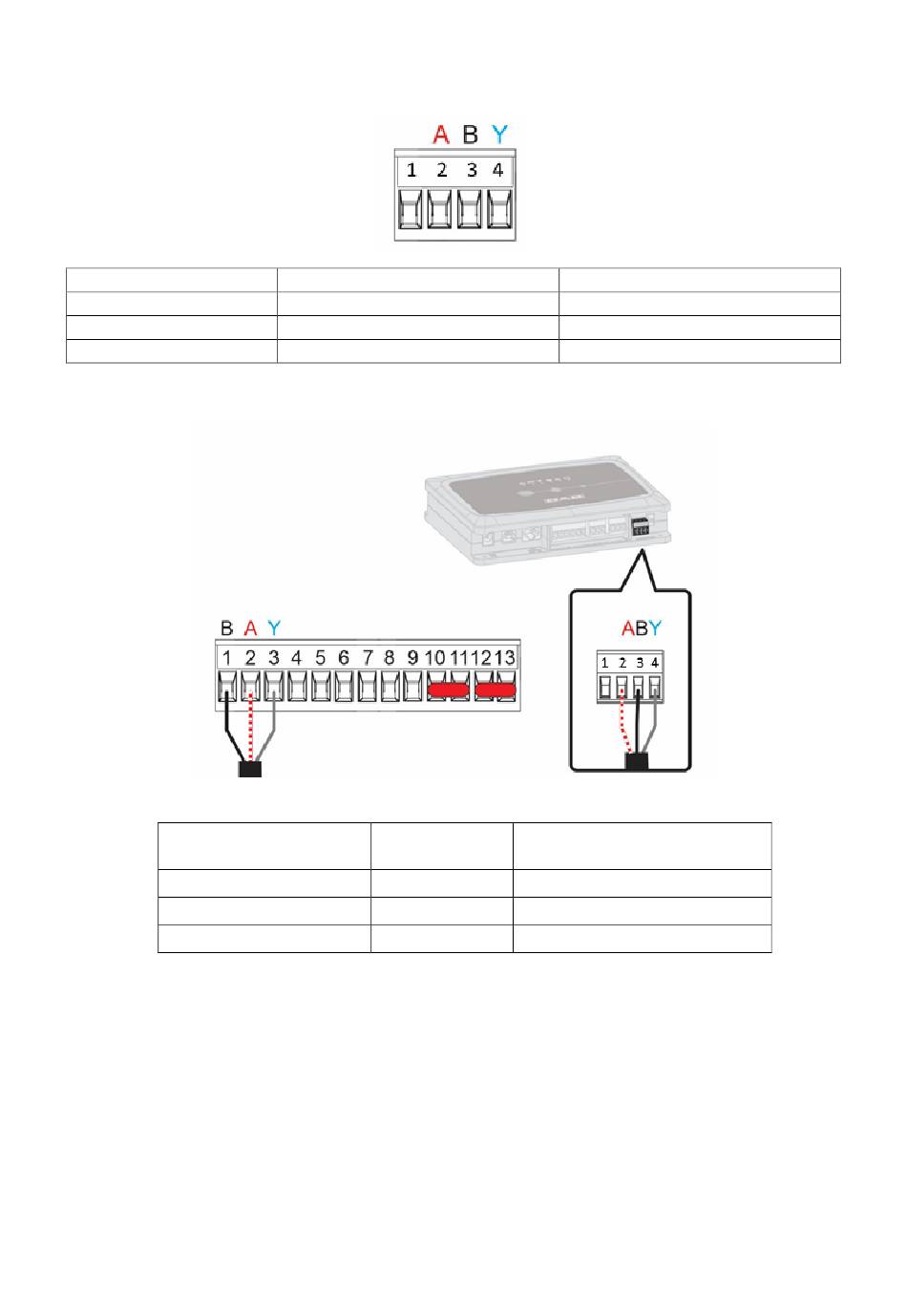

1. Připojení vodiče a výsuvné ModBus svorkovnice DConnect Boxu:
Připravte příslušné 4pólové svorky dodávané společně s DConnect, přičemž dodržujte vyznačené polarity.
Svorky MODBUS
A
B
Y
2. Připojte vodič a vyjímatelnou svorkovnici Evoplus M/L:
Svorky MODBUS
Obrázek 5: Evoplus M/L vyjímatelná svorkovnice a DConnect Box vyjímatelná svorkovnice
Připojte produkty k napájení.
3.
Spusťte aplikaci DAB DConnect a proveďte nastavení produktu.
4.
Č. svorky DConnect Box
Obrázek 4: Vyjímatelná ModBus svorkovnice DConnect Boxu
A
B
Y
ČESKY
2
3
4
Č. svorky
EVOPLUS
2 Terminale non invertito (+)
1 Terminale invertito (-)
3
234
Popis
Neobrácená svorka (+)
Obrácená svorka (-)
GND - zem
Popis
GND
