DAB DCONNECT BOX Anleitung Seite 274

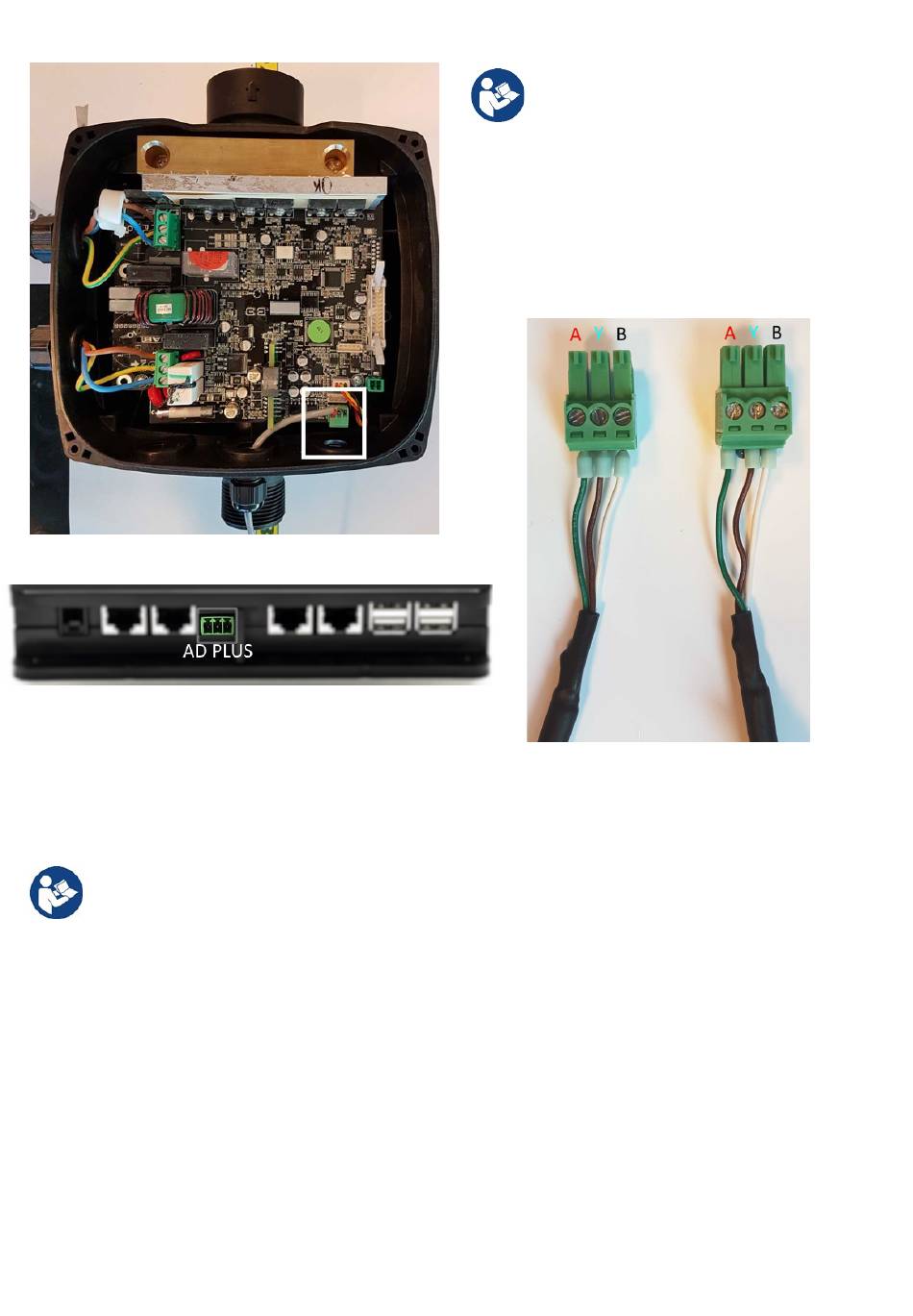

Abbildung 9A - Steckerposition in der AD plus- und DConnect-Box, z. B. gerader Can-Bus-Kabelanschluss,
DConnect-Box-Steckername für Verbindung mit AD plus
Hinweis: Wenn ein ACTIVE DRIVER PLUS an die DConnect Box angeschlossen ist, ist es
nicht möglich, ADAC/MCE an den mit CANBUS1 bezeichneten Port anzuschließen, verwenden Sie
daher CANBUS2 oder das spezielle RJ45-3-polige Adapterkabel.
DEUTSCH
Hinweis: Je nach Modell des Active
Driver Plus
Anschluss, der für die Kommunikation mit
anderen Active Driver Plus und/oder der
DConnect Box verwendet wird, an einer
anderen Position befinden, siehe Handbuch
des jeweiligen Modells. Die Abschirmung
(Y) wird immer an den mittleren Pin des
Steckers angeschlossen.
272
kann sich der 3-polige
