10. Подключение и конфигурация изделий DAB:
10.1 Пример подключения DConnect Box к Evoplus Small
Прежде чем приступить к подключению, удостоверьтесь в том, что Вы отключили
напряжение
комплектующие.
Коммуникация ModBus RTU через RS485 предусматривает использование 3 проводов (A, B и GND).
Правильно подсоедините 3 провода. Рекомендуется использование 2-полюсного экранированного
кабеля с витой парой.
См. раздел «Технические характеристики кабеля Modbus»
Исходные требования:
• Кабель ModBus соответствующей длины, поставленный в качестве комплектующей, и
соответствующий соединитель, входящий в комплект изделия.
• Подключение параметра Modbus в Меню изделия - см. разд. «Конфигурация программного
обеспечения Evoplus и Evoplus Small».
• Только в случае использования одного изделия Evoplus Small: Установка на изделии
Многофункционального модуля.
• Установка на смартфоне/планшете Приложения DConnect и прохождение регистрации в
Сервис-центре.
Прим.: В спаренных изделиях Evoplus Small модуль уже установлен.

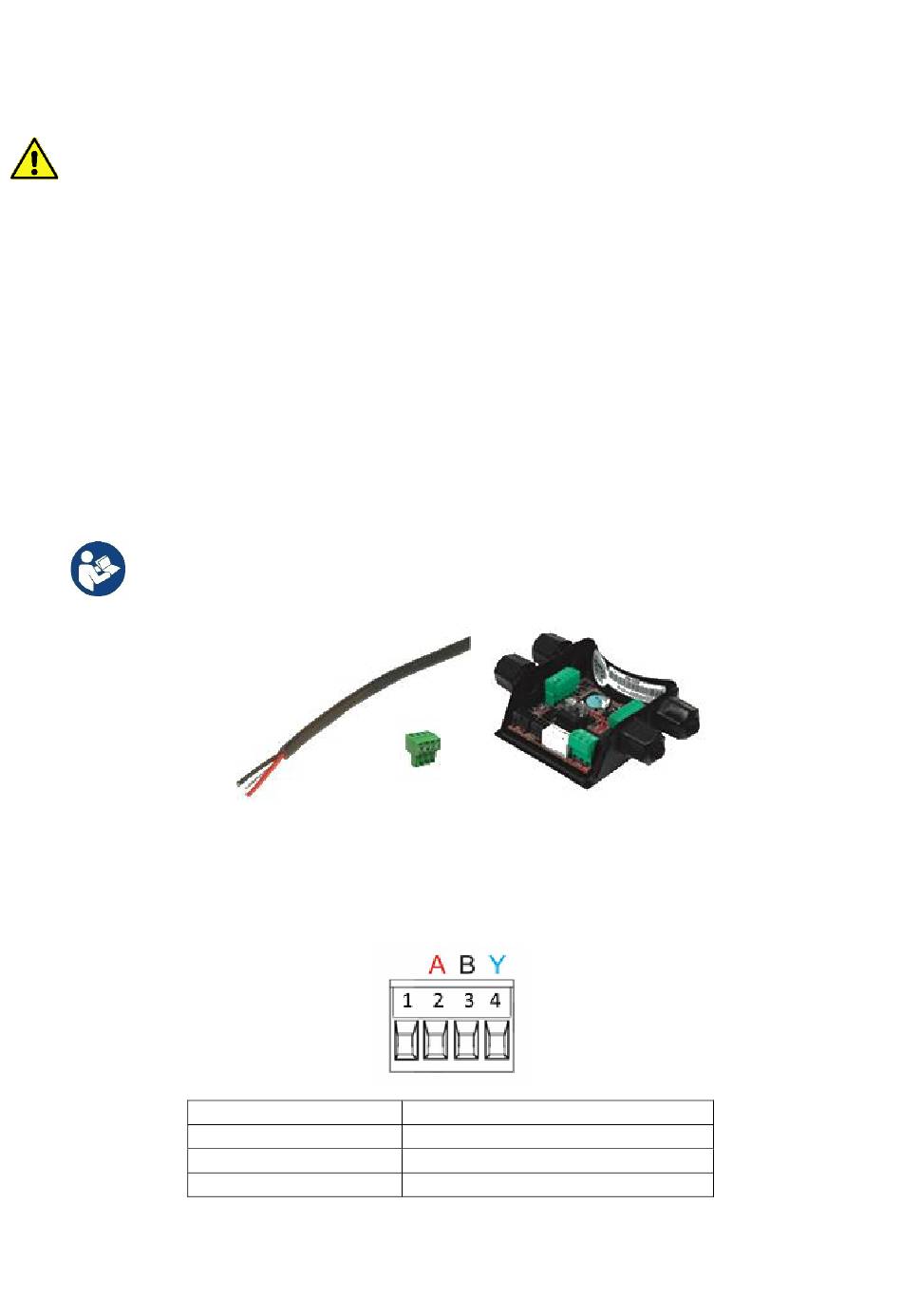

сунок 1: Провод и соединитель ModBus и Многофункциональный
1. Подсоедините провод и cъемную клеммную колодку ModBus DConnect Box:
Подготовьте входящую в комплект DConnect соответствующую 4-полюсную клемму, соблюдая
указанную полюсность.
линии питания
Выводы MODBUS
A
B
Y
Рисунок 2: Cъемная клеммная колодка ModBus DConnect Box
РУССКИЙ
и используете только
Описание
Неинвертированный вывод (+)
Инвертированный вывод (-)
GND (заземление)
75
рекомендованные
модуль
провода и
