2. Připojte vodič a vyjímatelnou svorkovnici multifunkčního modulu pro Evoplus Small:
Svorky MODBUS

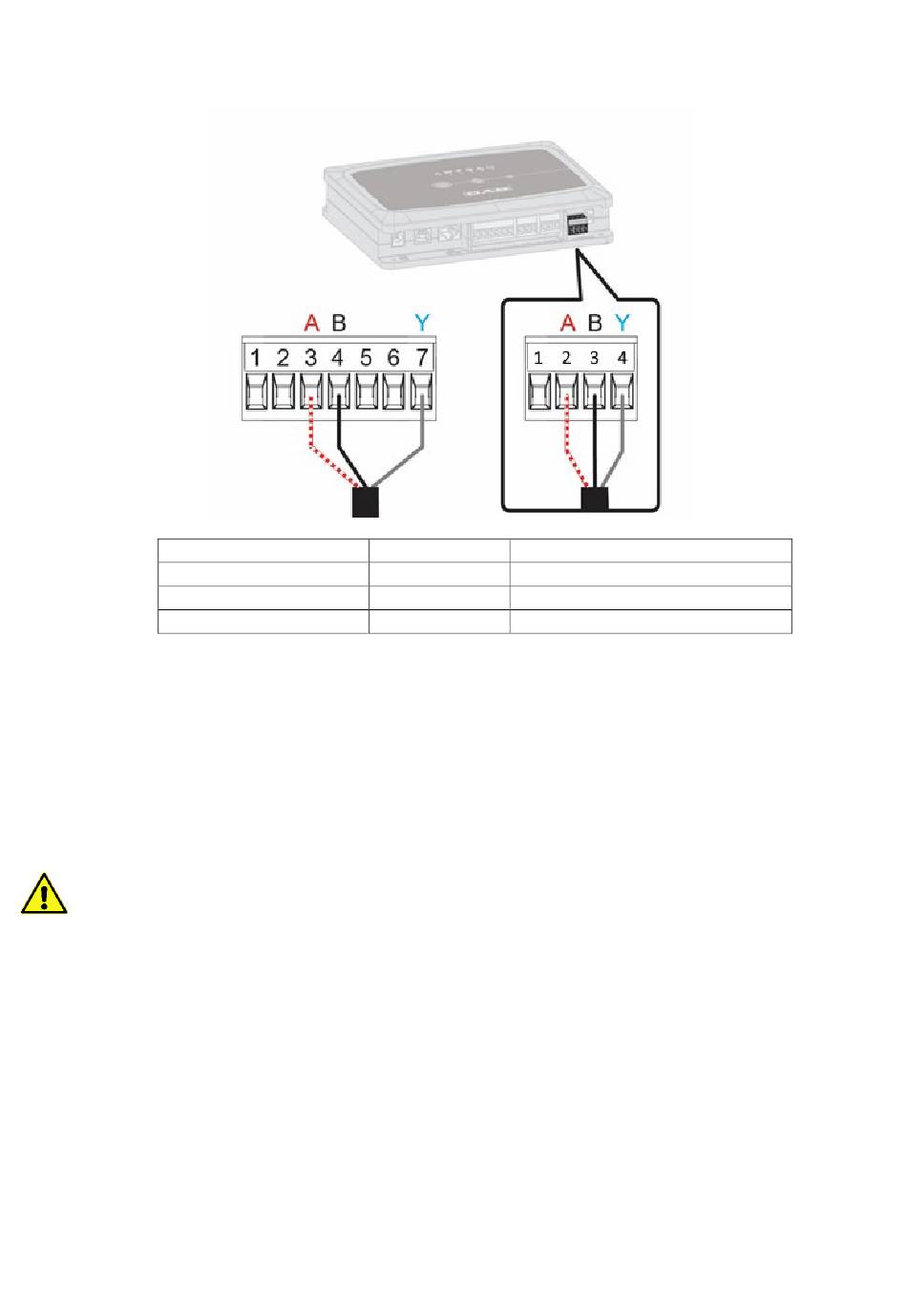

Obrázek 3: Multifunkční modul vyjímatelné svorkovnice a DConnect Box vyjímatelná svorkovnice
Připojte produkty k napájení.
3.
Spusťte aplikaci DAB DConnect a proveďte nastavení produktu.
4.
10.2 Příklad Připojení Dconnect Boxu S Dab.Evoplus M/L
Před zahájením prací odpojte napájení od zdroje el. energie a používejte pouze doporučené kabely
a příslušenství.
Výchozí požadavky:
• ModBus kabel vhodné délky dostupný jako příslušenství výrobku a příslušný konektor dodávaný s
produktem.
• Povolili jste Modbus parametr z menu produktů, viz sekce „Evoplus a Evoplus Small nastavení
softwaru".
• Nainstalovali jste aplikaci DCONNECT do vašeho chytrého telefonu/tabletu a zaregistrovali se do
servisního střediska.
Č. svorky
A
B
Y
ČESKY
3 Neobrácená svorka (+)
4 Obrácená svorka (-)
7
233
Popis
GND
