Sobald die Aktualisierung der DConnect Box abgeschlossen ist, schließen Sie die Pumpen
an und aktualisieren
Einrichtungsvorgang, um sie in eine Installation einzubeziehen.
10. Anschließen und Konfigurieren von DAB-
Produkten

10.1 Anschlussbeispiel DConnect Box mit Evoplus Small

Stellen Sie vor der Inbetriebnahme sicher, dass Sie die Stromversorgung unterbrechen und nur die
empfohlenen Kabel und Zubehörteile verwenden.
Die ModBus-Kommunikation RTU über RS485 erfordert die Verwendung von 3 Kabeln (A, B und GND).
Schließen Sie die 3 Kabel richtig an. Die Verwendung eines 2-poligen geschirmten Kabels mit verdrillter
Leitung wird empfohlen.
Siehe Abschnitt "Technische Daten Modbus-Kabel".
Erste Anforderungen:
- ModBus-Kabel in geeigneter Länge als Zubehör erhältlich und entsprechender Stecker im Lieferumfang
enthalten.
- Nachdem Sie den Modbus-Parameter im Produktmenü aktiviert haben, siehe Abschnitt "Konfiguration der
Evoplus und Evoplus Small Software".
- Nur für Evoplus Small Single: Multifunktionsmodul am Produkt montiert.
- Sie müssen die DConnect APP auf Ihrem Smartphone/Tablet installiert haben und in dem Service-Center
registriert sein.
Hinweis: Bei Evoplus Small Zwillingen ist das Modul bereits montiert.

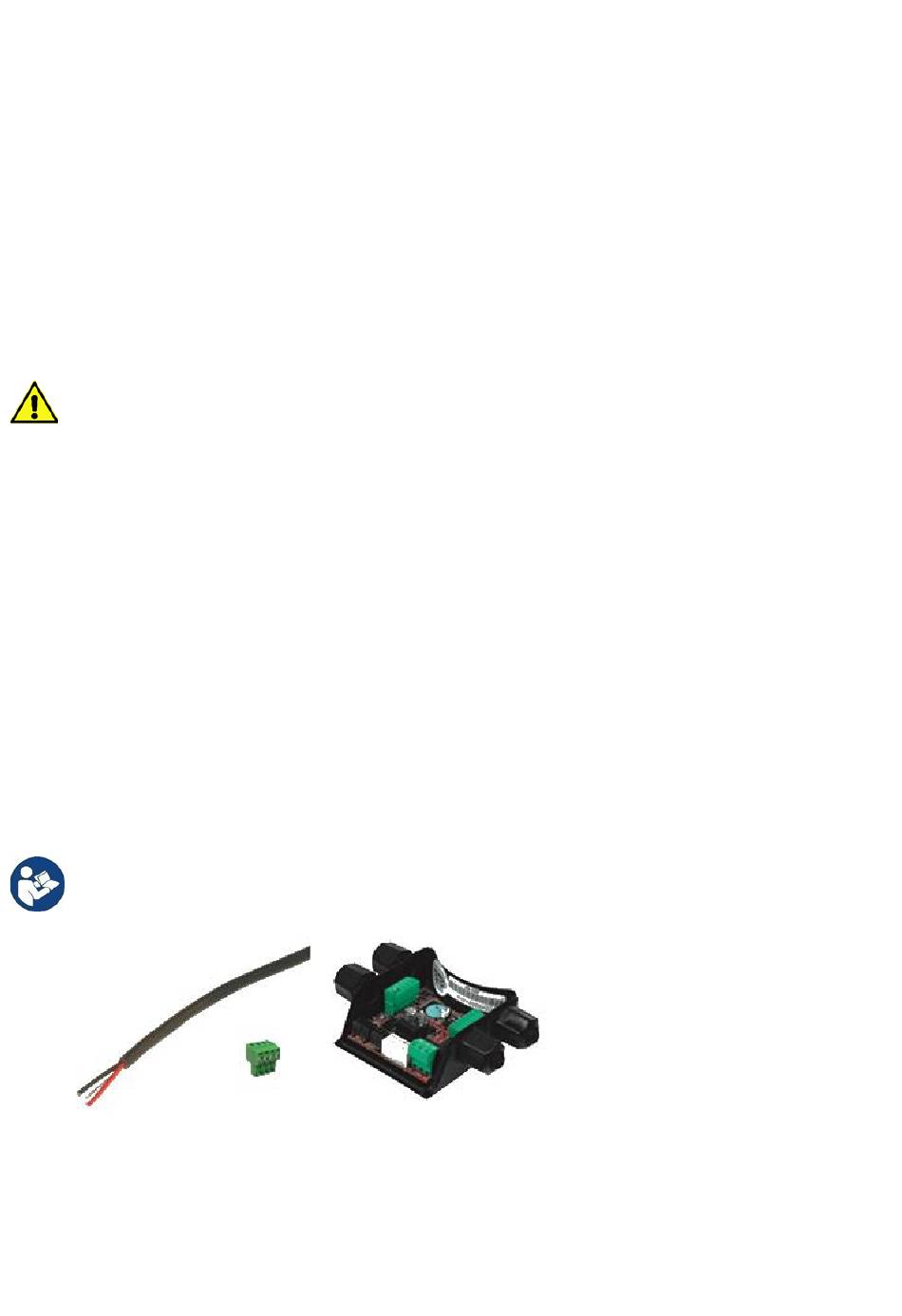

Abbildung 1: Draht- und ModBus-Anschluss und Multifunktionsmodul
1. Schließen Sie den Draht und den abnehmbaren ModBus-Klemmenkasten der DConnect
Box an:
Bereiten Sie den entsprechenden 4-poligen Klemmenblock vor, der mit dem DConnect
geliefert wird, und beachten Sie dabei die angegebenen Polaritäten.
DEUTSCH
Sie sie, falls
263
erforderlich, und wiederholen Sie den
