11. Specifikace Modbus kabelu a Active Driver Plus

Vícepárový točený kabel 0,22 mm2, 250 V, F/UTP stínění, PVC plásť.

12. Konfigurace softwaru Evoplus a Evoplus Small

Výchozí požadavky:
• Ujistěte se, že jste správně připojili ModBus kabel k DConnect Boxu.
• V případě připojení Evoplus Small se ujistěte, že byl multifunkční modul správně nainstalován; v
případě pochybností viz příslušný návod.
1. Spusťte Evoplus nebo Evoplus Small.
2. Z hlavního menu podržte stisknuté tlačítko Menu po dobu 5 sekund, až se na obrazovce objeví logo
„Evoplus".
3. Listujte v menu až na položku „En". Jako výchozí je tento parametr nastaven na „Disable" (zakázat).
4. Změňte to na Enable, abyste povolili tuto operaci.
POZNÁMKA: V menu nastavení ModBus jsou další důležité parametry nastavení ModBus:
adresa, přenosová rychlost, parita, které se mohou lišit dle instalace
zařízení Modbus Master, proto není možné, aby bylo ve stejné síti modbus RTU rs485 více prvků master.
DŮLEŽITÉ
: V případě několika zařízení manuálně nastavte jedinečnou adresu „Ad" pro každé z nich. Např.
instalace se 4 nastavenými Ad:1 pro první, Ad:2 pro druhé, Ad:3 pro třetí atd.
Ujistěte se, že je přenosová rychlost (Baud rate) a hodnota Parity společná pro všechny, a že je parametr
„En" povolen (Enable) na všech připojených produktech.

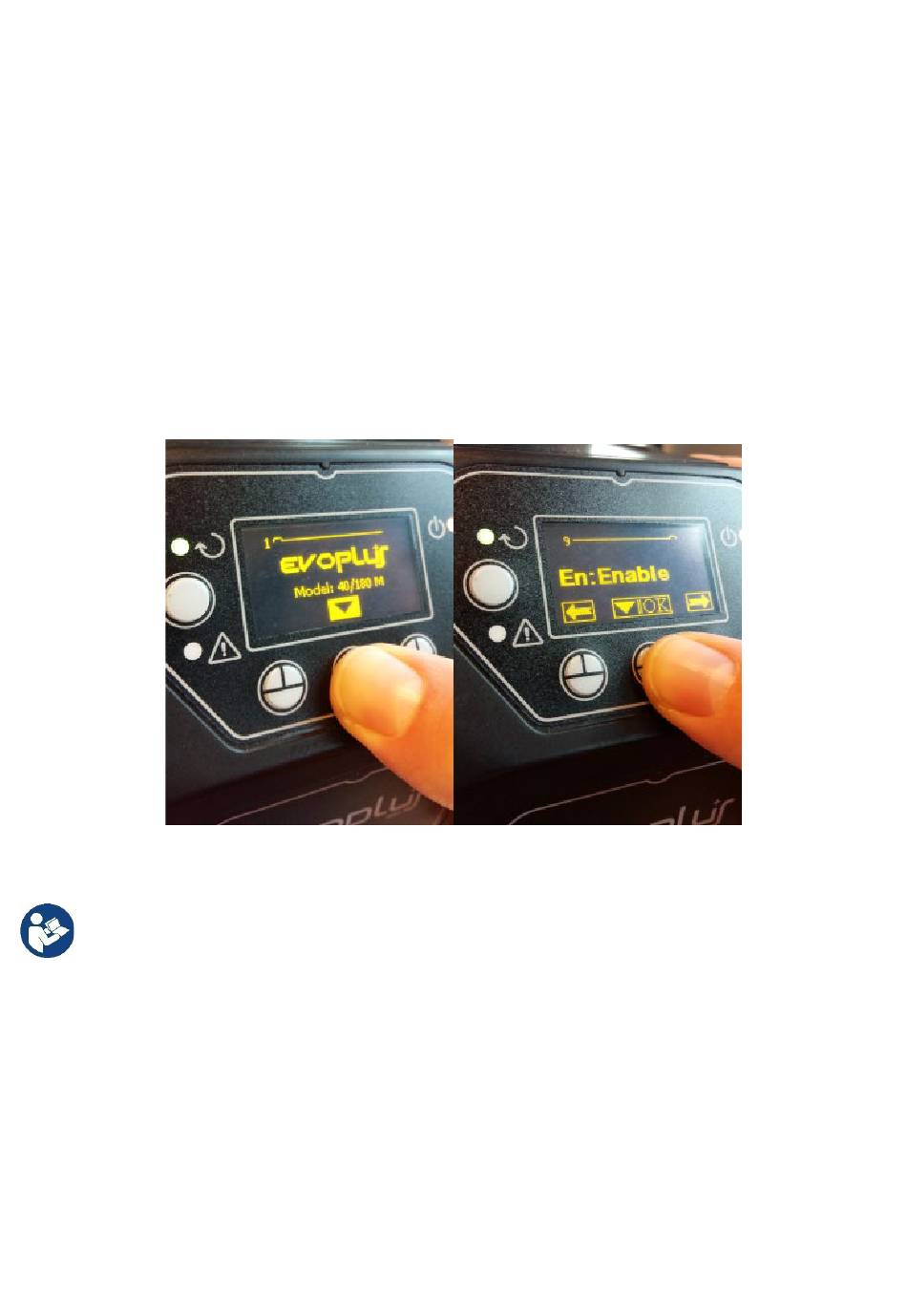

Obrázek 10: Nastavení softwaru multifunkčního modulu
