1. Conectar el cable y la regleta de bornes extraíble ModBus a DConnect Box:
Preparar el borne correspondiente de 4 polos en dotación con DConnect Box respetando las polaridades
indicadas.
Terminales
MODBUS
A
B
Y
2. Conectar el cable y la regleta de bornes extraíble del Evoplus M/L:

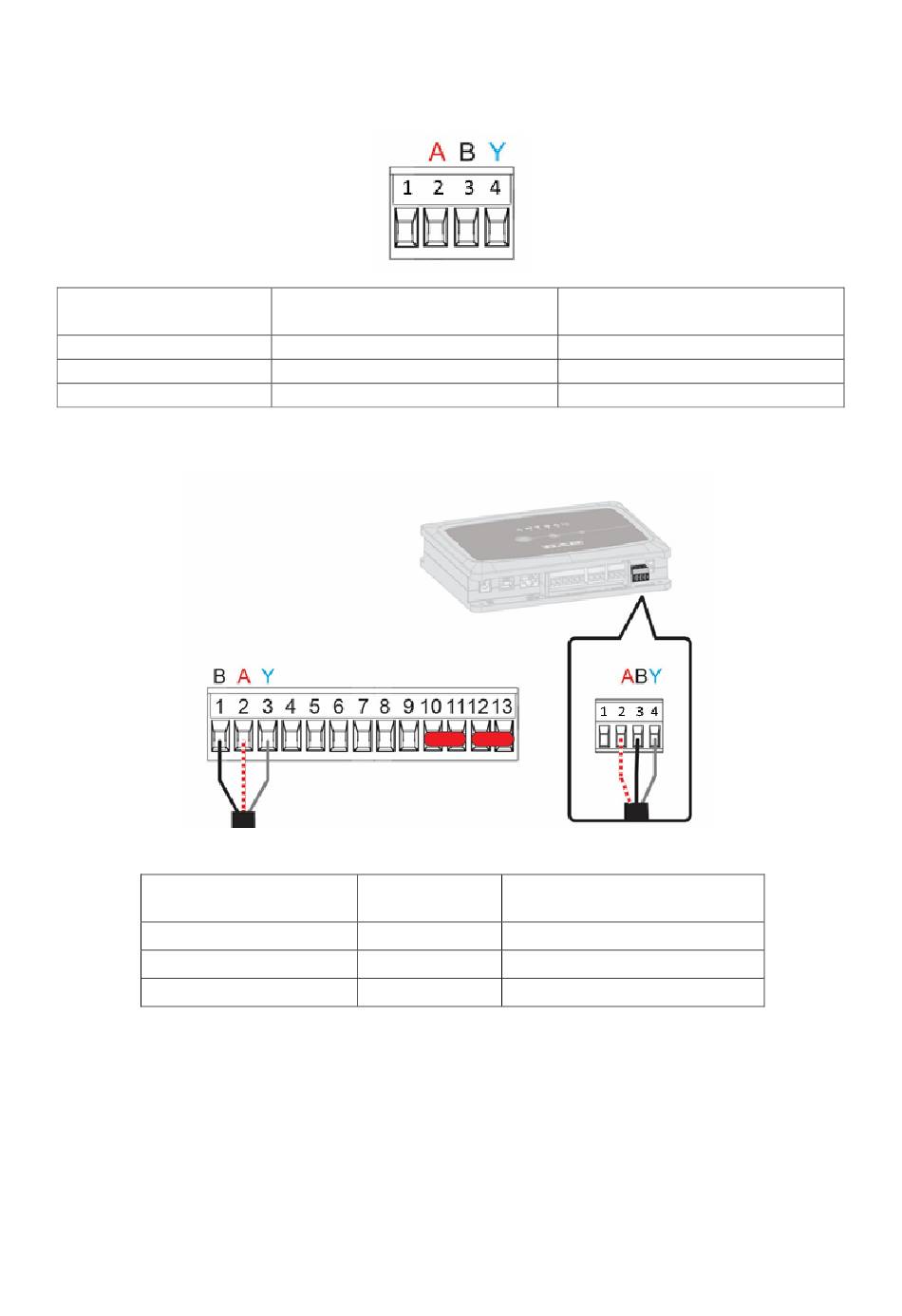

Figura 5 - Regleta de bornes extraíble Evoplus M/L y regleta de bornes extraíble DConnect Box
Alimentar los productos.
3.
Poner en marcha APP DConnect DAB y proceder con la configuración del producto.
4.
DConnect Box
Figura 4 Regleta de bornes extraíble ModBus DConnect Box
Terminales
MODBUS
A
B
Y
ESPAÑOL
Nº Borne
2
3
4
Nº Borne
EVOPLUS
2 Terminal no invertido (+)
1 Terminal invertido (-)
3
140
Descripción
Terminal no invertido (+)
Terminal invertido (-)
GND
Descripción
GND
