5.4.5.2.2 Klemmenplan der Erweiterungsbaugruppe (Kanal 3) mit Belegungsvarianten
Stromquelle

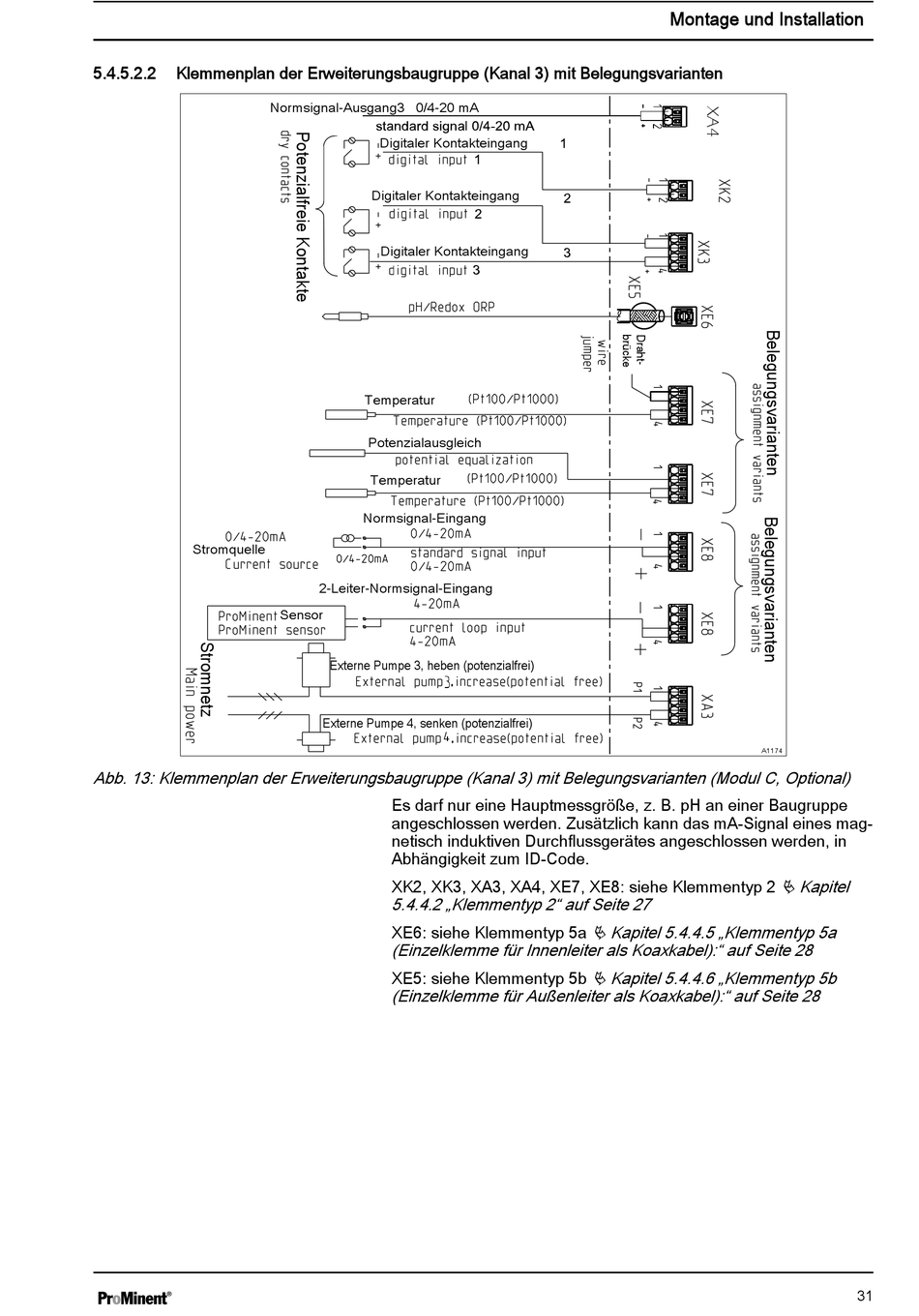

Abb. 13: Klemmenplan der Erweiterungsbaugruppe (Kanal 3) mit Belegungsvarianten (Modul C, Optional)
Normsignal-Ausgang3 0/4-20 mA
Digitaler Kontakteingang
Digitaler Kontakteingang
Digitaler Kontakteingang
Temperatur
Potenzialausgleich
Temperatur
Normsignal-Eingang
2-Leiter-Normsignal-Eingang
Sensor
Externe Pumpe 3, heben (potenzialfrei)
Externe Pumpe 4, senken (potenzialfrei)
Es darf nur eine Hauptmessgröße, z. B. pH an einer Baugruppe
angeschlossen werden. Zusätzlich kann das mA-Signal eines mag‐
netisch induktiven Durchflussgerätes angeschlossen werden, in
Abhängigkeit zum ID-Code.
XK2, XK3, XA3, XA4, XE7, XE8: siehe Klemmentyp 2
5.4.4.2 „Klemmentyp 2" auf Seite 27
XE6: siehe Klemmentyp 5a
(Einzelklemme für Innenleiter als Koaxkabel):" auf Seite 28
XE5: siehe Klemmentyp 5b
(Einzelklemme für Außenleiter als Koaxkabel):" auf Seite 28
Montage und Installation
A1174
Ä Kapitel 5.4.4.5 „Klemmentyp 5a
Ä Kapitel 5.4.4.6 „Klemmentyp 5b
