9.3

Elektrische Installation

9.3.1

Lokale RS485 Verbindung mit dem RS485/USB-Umformer

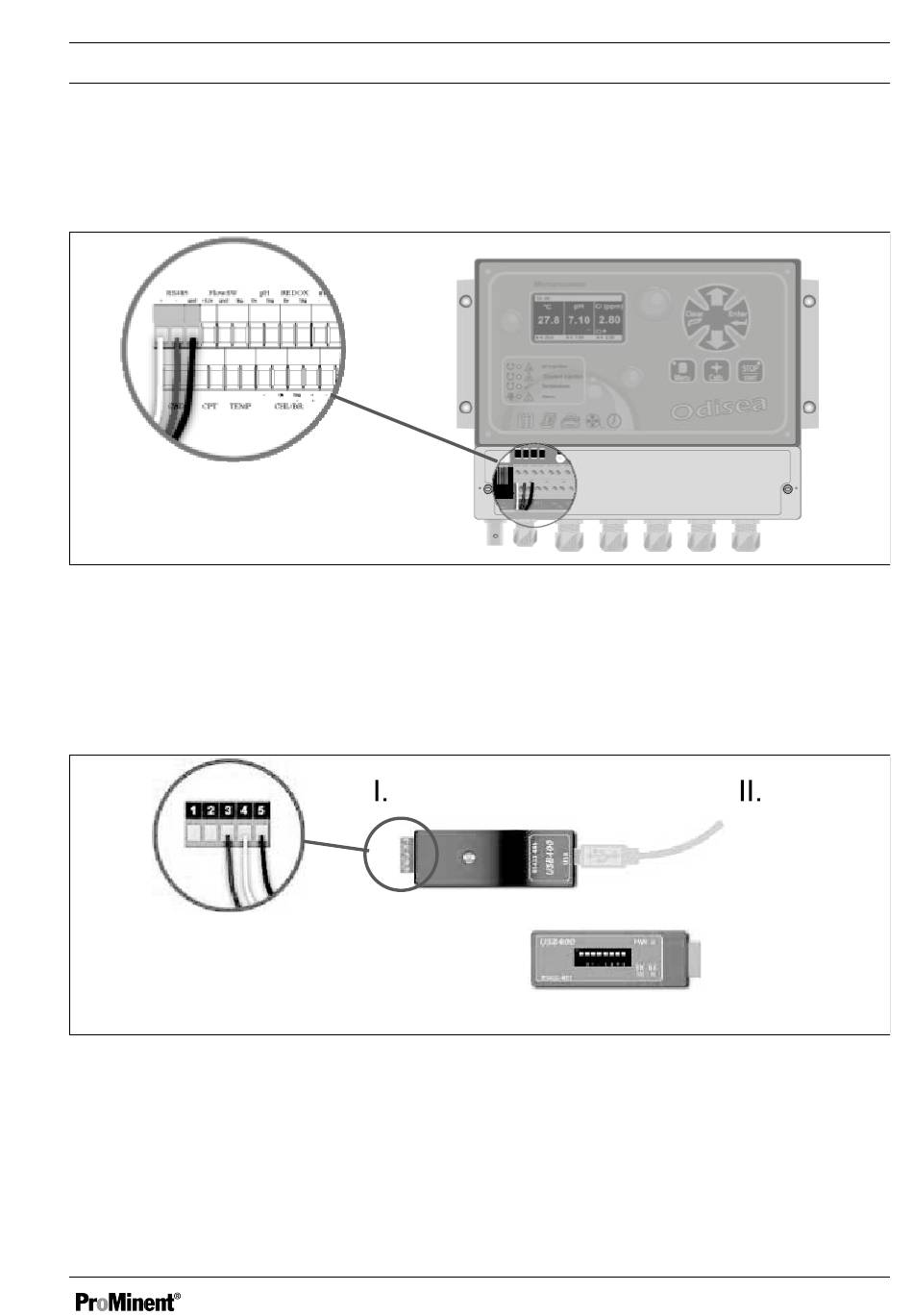

Abb. 87: Lokale RS485 Verbindung mit dem RS485/USB-Umformer
Weiß BB + RS485
Blau AA - RS485
Regler können in dieser Art verkettet werden, von einem System zu einem
anderen System.
Abb. 88: Konfiguration: Alle LED eingeschaltet (ON)
I. Reglerseitig
II. Computerseitig
Blau (3) BB + RS485
Weiß (4) AA - RS485
Schwarz (5) Masse
Schwarz Masse
Kommunikation
A1643
A1644
