Installation

5.1

Mechanische Installation

ACHTUNG
• Zur Installation muss das Gerät in jedem Fall spannungsfrei (vom Netz geschaltet) sein!
• Bei trüben und verschmutzten Medien Filter in den Messsystemzulauf einbauen!
• Bei hohen Temperaturen, großen sowie schnellen Temperatursprüngen Durchlaufproben-
kühler einbauen!
Zum Schutz der Membrane und der Elektrodenoberfläche wird der PEROX-Sensor mit einer Schutzkappe
ausgeliefert. Lagerung und Transport erfolgen im trockenem Zustand. Um die Einsatzbereitschaft der
Elektrodenoberfläche herzustellen, muss diese vor dem ersten Einsatz poliert werden (siehe dazu Kap. 7.3
"Polieren der Elektrodenoberfläche"). Vor dem Einbau wird die Membrankappe mit Wasser gefüllt und
handfest auf den Sensor geschraubt (ohne Luftblasen).
5.2

Einbau in die Bypassarmatur

Der PEROX-Sensor wird wie die übrigen Sonden mit Hilfe eines Steckschlüssels SW17 handfest und
dichtend in die Armatur eingebaut. Danach wird der/werden die Umformer mit der Hand auf die Sonde/-n
geschraubt. Bei der Montage der Umformer muss die Spannungsversorgung am D1C abgeschaltet sein.
Nach der Installation der Sonden muss die Armatur immer mit Flüssigkeit (möglichst Messflüssigkeit)
gefüllt sein, da alle Sonden mit Ausnahme des PT100 gegen Austrocknen zu schützen sind.
5.3

Elektrische Installation

Siehe auch elektrische Installation und Anschlussklemmenplan in Betriebsanleitung DULCOMETER
Teil 1, Montage und Installation für Wandaufbau- und Schalttafeleinbaugeräte:
- Klemmenreihe X2, Klemme 9 des D1CA-Reglers wird verbunden mit Klemme 1 des Umformers
PEROX V1
- Klemmenreihe X2, Klemme 10 des D1CA-Reglers wird verbunden mit Klemmenreihe X1, Klemme 2 des

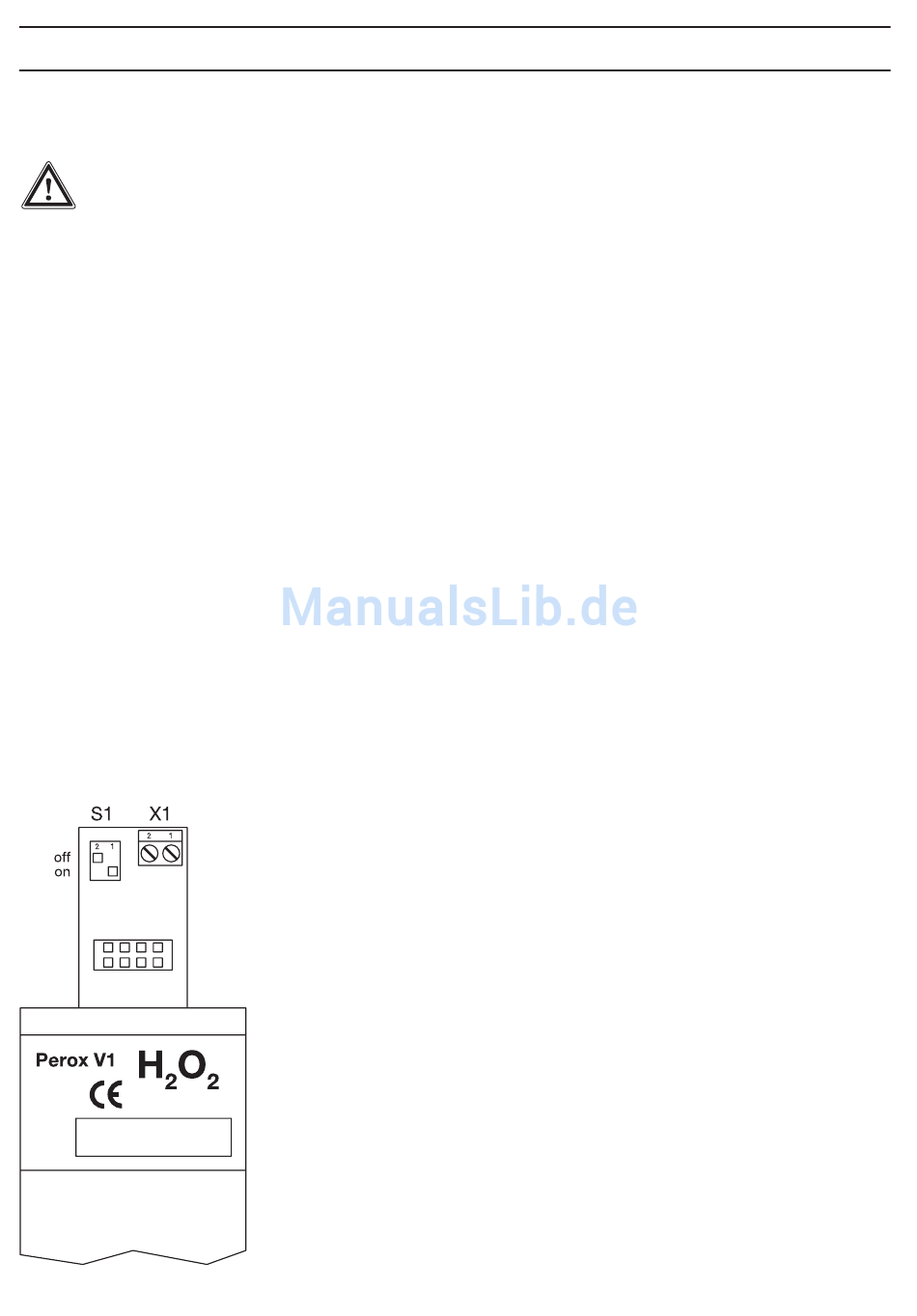

Umformers PEROX V1 (siehe Abb.)
6
3864-4
®
D1C,
