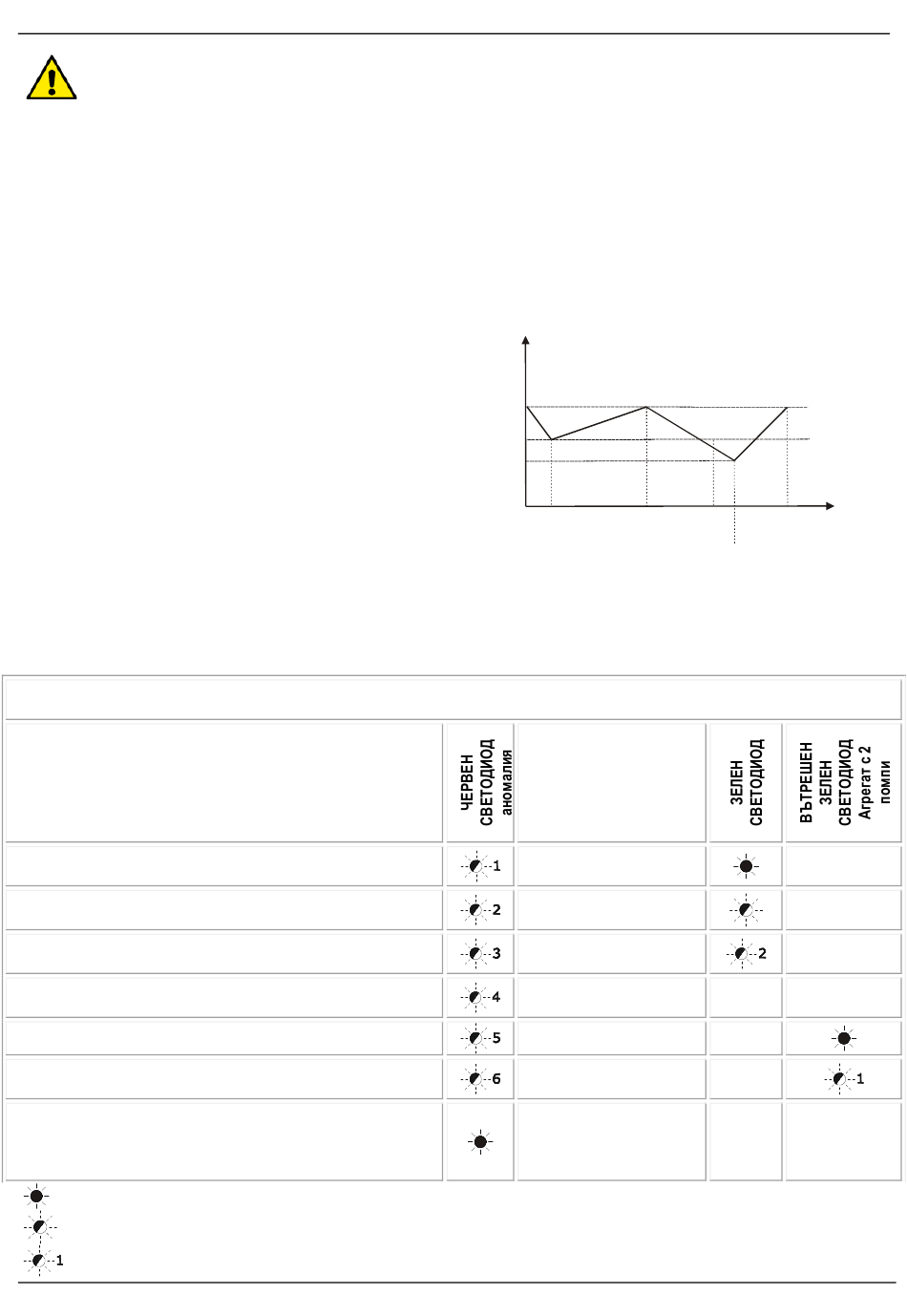

Регулиране на агрегат с 2 помпи
Внимание!
Налягането на Start се регулира редовно от Главната помпа MASTER.
Налягането на Stop се регулира редовно от второстепенната помпа SLAVE за целия агрегат.
Налягането на Start може да се регулира чрез Тример за регулиране (вижте параграфа 5.2 – отн.1), върху фронталното
командно табло, разположено върху капака на Active System на Главната помпа MASTER.
Налягането на Stop се регулира чрез Тример за регулиране (вижте параграфа 5.2 – отн.1), върху фронталното командно
табло, разположено върху капака на Active System на помпата SLAVE процентно (между 10% e 55%) спрямо стойността на
Налягането на Start, настроена в помпата Master.
Помпата Master ще се задейства когато налягането на инсталацията се окаже ≤ от настроеното Налягане на Start.
Помпата Slave ще се задейства когато налягането на инсталацията се окаже със стойност равна на стойността на
Налягането на Start без половината от стойността на DP (Разлика в Налягането между налягането при спиране и при
стартиране на агрегата). Например, ако налягането на Start е 4 bar, налягането на Stop е 6 bar и стойността на DP е 2 bar,
Спомагателната помпа Slave ще се задейства, когато налягането постигне стойността 3 bar:
((P.Stop 6bar – P.Start 4bar)= DP 2bar
(DP 2bar : 2) = DP ½ 1bar
Налягане на Start помпа Slave =
(P.Start 4bar – DP ½ 1bar) = 3 bar
Налягане на Start помпа Master = 4 bar
Налягане на Stop помпа Master и Slave = 6 bar
(+ 50% от стойността на налягането на Start)
DP 1/2 = 1 bar
Налягане на Start помпа Slave = 3 bar
10. ЗАЩИТИ И АЛАРМИ
Защитите и алармите се сигнализират на фронталното командно табло за регулиране и управление, разположено върху капака на
всяка отделна помпа чрез светването на съответните светлинни светодиоди и дистанционно, чрез опционално реле само при
функцията Реле за налягане и дебитомер и Херметизиране
Обща таблица аларми и сигнализации
ФРОНТАЛНО ТАБЛО ЗА РЕГУЛИРАНЕ И КОНТРОЛ
Име на алармата
Аларма Свръхнапрежение
Аларма външен Вход
(възможност за сигнализиране дистанционно – NO RWS)
Аларма работа «на сухо»
(възможност за сигнализиране дистанционно – NO RWS)
Аларма Anticycling
Аларма Непоследователност Dip-Switch
Аларма Липсваща Връзка в Агрегатите с 2 помпи
(възможност за сигнализиране дистанционно – NO RWS)
Аларма работа «на сухо» над 15 –те часа за всяка отделна
помпа
Аларма работа «на сухо» над 4 –те часа за Агрегатите с 2
помпи
Непрекъснато светещ светодиод
Светещ мигащ светодиод
Указва броя на светванията, извършвани от светлиния светодиод.
БЪЛГАРСКИ
H
P.Stop
P.Start
4
DP ½
Master
ON
Име на сигнализацията
Платка захранвана без
водна струя.
Платка снабдявана с
водна струя.
Функция против
замръзване
Функция
Active System отделна
Връзка Master
Връзка Slave
94
6 6
4
3
Master e Slave
Master
Master
ON OFF
OFF
Slave
ON
t
изключен
