Achtung! Der Abschaltdruck darf nie den für die Pumpe vorgesehenen max. Druck überschreiten (siehe Typenschild)! Im
gegenteiligen Fall könnte das System den Alarm für Trockenlauf aktivieren!

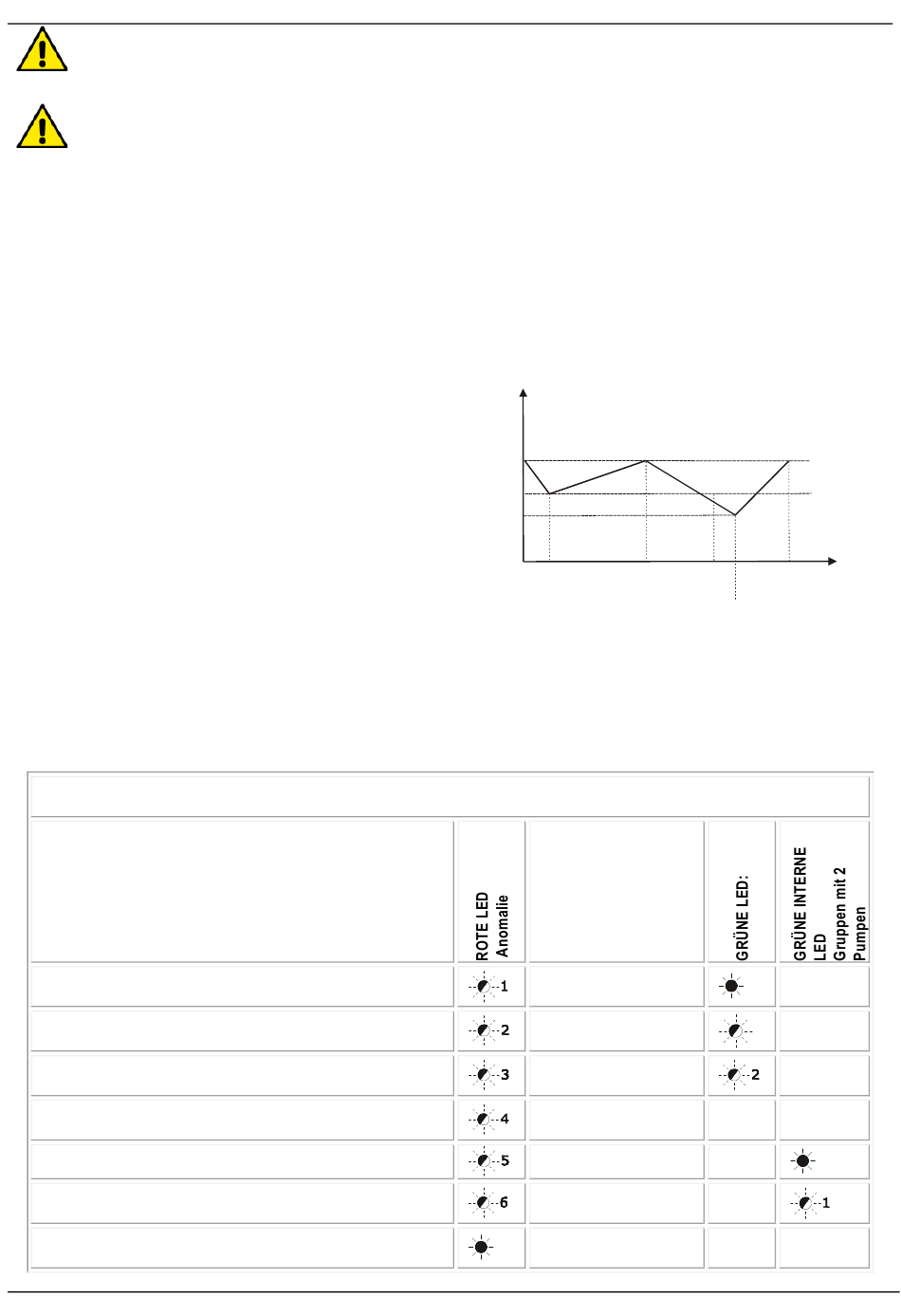

Einstellung von Gruppen mit 2 Pumpen
Achtung!
Der Einschaltdruck wird immer von der MASTER-Pumpe reguliert.
Der Abschaltdruck wird hingegen für die gesamte Gruppe immer von der SLAVE-Pumpe reguliert.
Der Einschaltdruck kann mit Hilfe des Einstelltrimmers (siehe Absatz 5.2 – Bez.1) am Frontpaneel auf dem Deckel des Active
Systems der MASTER-Pumpe verändert werden.
Der Abschaltdruck kann hingegen mit Hilfe des Einstelltrimmers (siehe Absatz 5.2 – Bez.1) am Frontpaneel auf dem Deckel des
Active Systems der SLAVE-Pumpe prozentuell (10% bis 55%) zu dem an der Master-Pumpe eingestellten Einschaltdruck verändert
werden.
Die Master-Pumpe läuft an, wenn der Druck der Anlage unter dem Einschaltdruck ist.
Die Slave-Pumpe schaltet sich ein, wenn der Druck der Anlage gleich ist wie der Einschaltdruck abzüglich der Hälfte des Werts
DP (Druckunterschied zwischen Einschalt- und Abschaltdruck der Gruppe).
Wenn der Einschaltdruck beispielsweise 4 bar beträgt, ist der Abschaltdruck gleich 6 bar und der Wert DP gleich 2 bar, die Slave-
Pumpe läuft also an, sobald der Druck einen Wert von 3 bar erreicht hat:
Abschaltdruck 6 bar – Einschaltdruck 4 bar)= DP 2 bar
(DP 2 bar : 2) = DP ½ 1 bar
Einschaltdruck Slave-Pumpe =
(Einschaltdruck 4 bar – DP ½ 1 bar) = 3 bar
Einschaltdruck Master-Pumpe = 4 bar
Abschaltdruck Master- und Slave-Pumpe = 6 bar
(+ 50% des Einschaltdrucks)
DP 1/2 = 1 bar
Einschaltdruck Slave-Pumpe = 3 bar

10. SICHERUNGEN UND ALARME

Die Sicherungen und Alarme werden am Frontpaneel für Kontrolle und Einstellung am Deckel der einzelnen Pumpen durch Einschalten der
entsprechenden LEDs, und nur bei der Funktion Druck-/Strömungswächter und Verdichtungsfunktion entfernt mittels des optionalen Relais
gemeldet.
Haupttabelle der Alarme und Anzeigen
FRONTPANEEL FÜR STEUERUNG UND EINSTELLUNG
Alarmbezeichnung
Überdruckalarme
Alarm externer Eingang
(Möglichkeit der Fernanzeige – Schließer NO RWS)
Trockenlaufalarm
(Möglichkeit der Fernanzeige – Schließer NO RWS)
Anticycling-Alarm
Alarm Unstimmigkeit DIP-Switch
Alarm fehlende Kommunikation in Gruppen mit 2 Pumpen
(Möglichkeit der Fernanzeige – Schließer NO RWS)
Trockenlaufalarm über 15 Stunden für einzelne Pumpe
Trockenlaufalarm über 4 Stunden für Gruppen mit 2 Pumpen
DEUTSCH
H
P.Stop
P.Start
4
DP ½
Master
ON
Anzeigenbezeichnung
Gespeiste Karte
ohne Fluss
Gespeiste Karte
mit Fluss
Frostschutzfunktion
Funktion
Active System einzeln
Master Kommunikation
Slave Kommunikation
30
6 6
4
3
Master e Slave
Master
Master
ON OFF
OFF
Slave
ON
aus
t
