Stopptrycket ställs istället alltid in från sekundärpumpen för hela enheten.
Starttrycket kan ställas in med potentiometern för inställning (se kapitel 5.2 - ref. 1). Den finns på frontpanelen för kontroll på höljet
till Active System för huvudpumpen.
Stopptrycket ställs istället in med potentiometern för inställning (se kapitel 5.2 - ref. 1). Den finns på frontpanelen för kontroll på
höljet till Active System för sekundärpumpen. Inställningen sker i procent (10 - 55 %) i förhållande till det inställda starttrycket i
huvudpumpen.

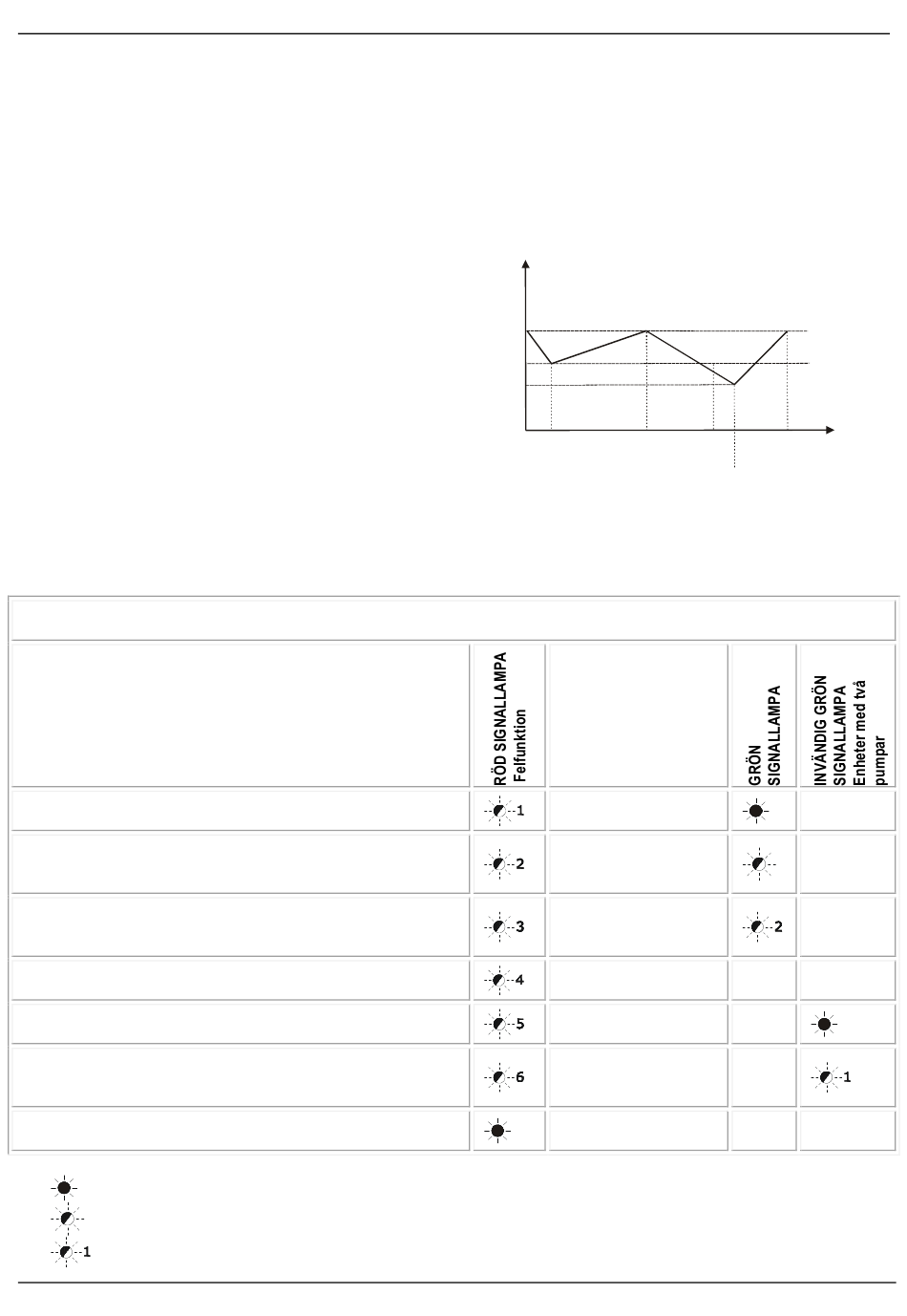

Huvudpumpen startar när systemtrycket är mindre än eller lika med det inställda starttrycket.
Sekundärpumpen startar istället när systemtrycket är lika med starttrycket minus halva tryckskillnaden (tryckskillnad mellan
enhetens stopptryck och starttryck).
Om starttrycket exempelvis är 4 bar, stopptrycket är 6 bar och tryckskillnaden därför är 2 bar, startar sekundärpumpen när trycket är
3 bar:
(Stopptryck 6 bar - Starttryck 4 bar) = Tryckskillnad 2 bar
(Tryckskillnad 2 bar : 2) = Halva tryckskillnaden 1 bar
Starttryck för sekundärpump =
(Starttryck 4 bar - Halva tryckskillnaden 1 bar) = 3 bar
Starttryck för huvudpump = 4 bar
Stopptryck för huvudpump och sekundärpump = 6 bar (+ 50 % av
starttrycket)
Halva tryckskillnaden = 1 bar
Starttryck för sekundärpump = 3 bar

10. SKYDD OCH LARM

Skydden och larmen signaleras på frontpanelen för kontroll och inställning på höljet till varje enskild pump. Motsvarande signallampor tänds.
Signalerna för motsvarande fjärrlarm skickas via hjälpreläet endast vid tryck-/flödesvaktfunktion och tryckstegringsfunktion.
Tabell över allmänna larm och signaleringar
FRONTPANEL FÖR KONTROLL OCH INSTÄLLNING
Benämning på larm
Larm p.g.a. övertryck
Larm för extern ingång
(möjlighet till fjärrlarm - normalt öppen kontakt för uppsamling av
regnvatten)
Larm p.g.a. torrkörning
(möjlighet till fjärrlarm - normalt öppen kontakt för uppsamling av
regnvatten)
Larm p.g.a. omstartsskydd
Larm för felaktig inställning av dip-brytare
Larm p.g.a. att kommunikation saknas i enheter med två pumpar
(möjlighet till fjärrlarm - normalt öppen kontakt för uppsamling av
regnvatten)
Larm p.g.a. torrkörning i över 15 timmar för enskild pump
Larm p.g.a. torrkörning i över 4 timmar för enheter med två pumpar
Signallampan lyser med fast sken.
Signallampan blinkar.
Anger hur många gånger signallampan blinkar.
SVENSKA
H
P.Stop
P.Start
4
DP ½
Master
ON
Benämning på
signalering
Spänningssatt kretskort
utan flöde
Spänningssatt kretskort
med flöde
Frostskyddsfunktion
Funktion med enskilt
Active System
Kommunikation med
huvudpump
Kommunikation med
sekundärpump
54
6 6
4
3
Master Master e Slave
Master
ON OFF
OFF
Slave
ON
t
Släckt
