Verbind bij groepen met 2 pompen, NADAT DE NETSPANNING IS UITGESCHAKELD, de meegeleverde verbindingskabel
met de aansluiting RJ van de respectieve kaarten.
LET OP! De kabel heeft een master-ingang en een slave-ingang die duidelijk worden aangegeven met een
identificatieplaatje!
5.3 Dip-switches voor functieselectie (Afb.3)
Nr. Status ON
1 Drukopbouwfunctie actief.
RWS-functie
2
(regenwaterwinning) actief.
Regeling startdruk:
- met druk-/stromingregelingsfunctie:
3
van 3 tot 4,5 bar
- met drukopbouwfunctie: van 3,5 tot 8 bar
4
Geforceerd bedrijf: 1 minuut
Externe ingang herstelt zichzelf niet automatisch
5 Anticycling-functie niet actief.
6 Externe ingang actief.
7
Vertraging ingreep externe ingang: 5 seconden.
8 - -

6. DRUK-/STROMINGREGELINGSFUNCTIE, DRUKOPBOUWFUNCTIE RWS-FUNCTIE (regenwaterwinning)

6.1 Regeling dip-switches
Druk-/stromingregelingsfunctie: dip switch 1 op OFF
Drukopbouwfunctie: dip-switch 1 op ON
RWS-functie: dip-switch 2 op ON
Voor de RWS-functie, plaats het optionele bedieningsrelais van de 3-weg klep in de elektronische kaart.
(zie paragraaf 5.2 – ref.10)
6.2 Werking enkele groep Werking groepen met 2 pompen
ALLEEN VOOR GROEPEN MET 2 POMPEN!!
Alvorens te starten moet de meegeleverde verbindingskabel worden aangesloten op de aansluiting RJ voor seriële communicatie
van de 2 pompen. Bedenk hierbij dat de kabel een master-ingang (hoofdpomp) en een slave-ingang (hulppomp) heeft die worden
aangegeven met identificatieplaatjes.
Let op! Bij de eerste start wordt bepaald welke pomp de master en welke pomp de slave van de groep is, afhankelijk van de
verbinding van de kabel met de aansluiting RJ!
Bij de daaropvolgende starts vindt hoe dan ook een automatische rotatie plaats tussen de master-pomp en de slave-pomp!

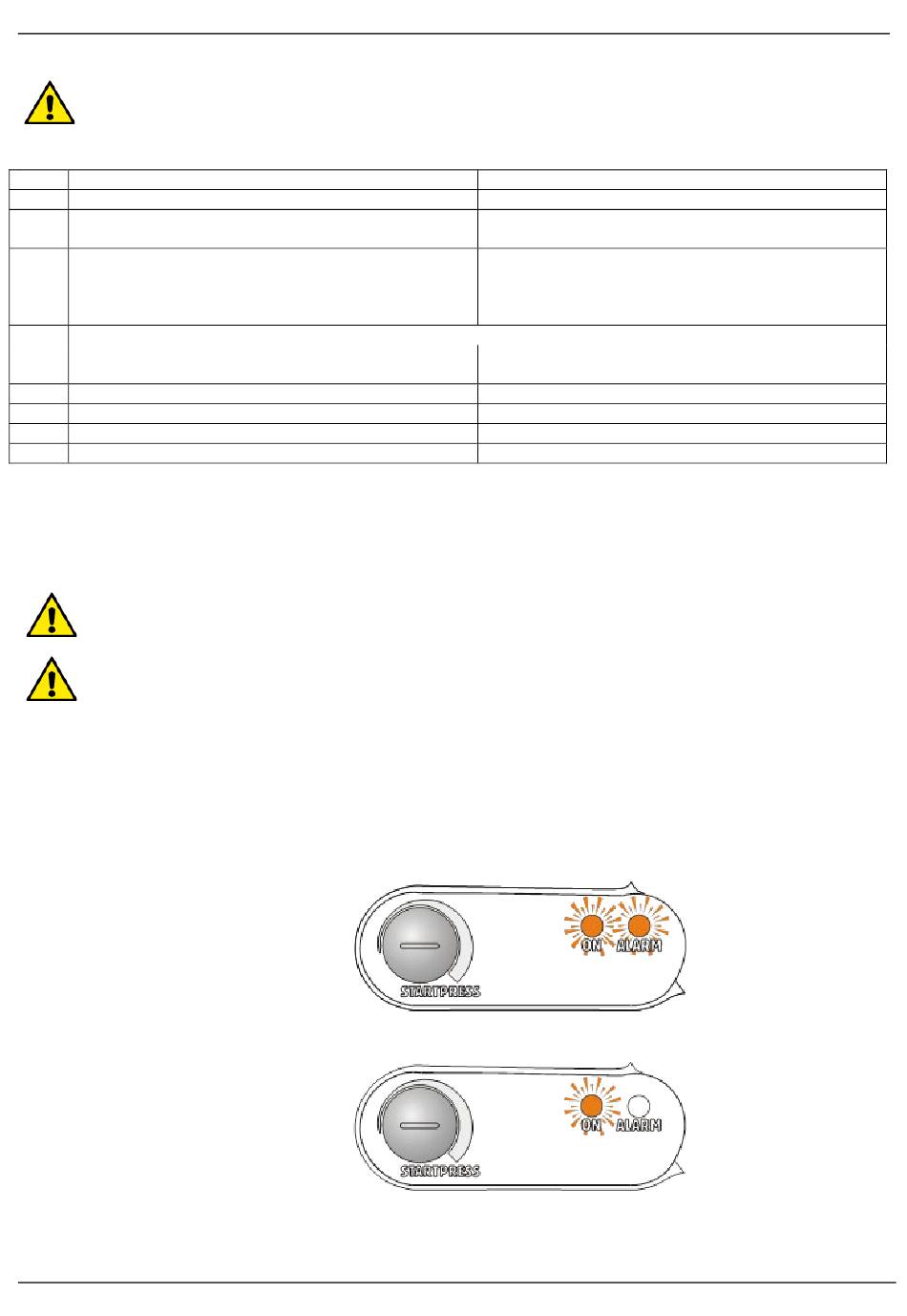

Nadat de pomp gestart is, of de pompen gestart zijn in het geval van groepen, en de voedingskabel aangesloten is op het
elektriciteitsnet volgens de aanwijzingen in paragraaf 4.3:
- gaan het rode en groene indicatielampje op het frontale controle- en regelpaneel van elke pomp tegelijkertijd branden.
- zal de pomp, of zullen de pompen (in het geval van groepen), automatisch starten, waarbij de groene led vast blijft
branden als er geen waterstroming is en knippert als er wel waterstroming is.
NEDERLANDS
Status OFF
Druk-/stromingregelingsfunctie actief.
RWS-functie
(regenwaterwinning) niet actief.
Regeling startdruk:
- met druk-/stromingregelingsfunctie:
van 1,5 tot 3 bar
- met drukopbouwfunctie: van 1,5 tot 6 bar
Alleen voor druk-/stromingregelingsfunctie
Geforceerd bedrijf: 3 tot 8 seconden.
Externe ingang herstelt zichzelf
Anticycling-functie actief.
Externe ingang niet actief.
Vertraging ingreep externe ingang: 1 seconde.
- -
