2-es csoportos pumpa esetében, AZ ELEKTROMOS HÁLÓZATRÓL VALÓ LECSATOLÁS UTÁN, a mellékelt bekötési
vezetéket össze kell kötni az oda illő kártya RJ kapcsolódásával.
FIGYELEM! A vezetéken van egy FŐ bemenet és egy SEGÉD bemenet, amelyek megkülönböztető névtáblával vannak
ellátva!
5.3 Dip-Switch funkció választó (3. ábra)
Nr. ON állapot
1
Nyomásszabályozási funkció aktív.
RWS Funkció
2
(esővíz gyűjtés) aktív.
Start nyomás beállítása:
- áramlásnyomás szabályzó funkcióval:
3
3-tól 4,5 bar-ig
- nyomásszabályzó funkcióval: 3,5-tól 8 bar-ig
4
Erőltetett működés: 1 perc
Nincs önvisszaállító külső bemenet
5
Kikapcsolt Anticycling funkció.
6 Aktív külső bemenet.
A külső bemenet hatás késleltetése:
7
5 másodperc
8
- -
6. ÁRAMLÁSNYOMÁS SZABÁLYZÓ FUNKCIÓ, NYOMÁSSZABÁLYOZÁSI FUNKCIÓ, RWS FUNKCIÓ (esővíz gyűjtés)
6.1 Dip-Switch beállítás
Áramlásnyomás szabályzó funkció: Dip Switch 1 OFF állapoton
Nyomásszabályzási funkció: Dip Switch 1 ON állapoton
RWS funkció: Dip Switch 2 ON állapoton
Az RWS funkcióhoz kapcsoljuk a 3 kimenetelű szelep opcionális relé vezérlőjét az elektronikus kártyához.
(lásd 5.2 paragrafus – ref.10)
6.2 Különálló pumpa működése 2 pumpa csoportos működése
CSAK 2 PUMPA CSOPORTOS MŰKÖDTETÉSE ESETÉN!!
A működtetés előtt, a kiszerelésben lévő vezetéket kapcsoljuk össze a 2 pumpa sorozat összeköttetésének RJ csatlakozásával,
figyelmet fordítva arra, hogy a vezetéknek van egy Fő bemenete (fő pumpa) és egy Segéd bemenete (másodlagos pumpa),
amelyeket pontos adattábla különböztet meg.
Figyelem! Az első beindításkor, az RJ csatlakozó és a vezeték összekapcsolásától függően, be fog állítódni, a pumpa
csoportban melyik lesz a Fő pumpa és melyik a Segéd!
Per le successive ripartenze si avrà comunque una rotazione automatica tra pompa Master e pompa Slave!
Miután megtörtént a pumpa vagy, csoport esetén, a pumpák beindítása, illetve az ellátási vezeték rácsatlakoztatása az áramra,
ahogy a 4.3 paragrafus előírja:

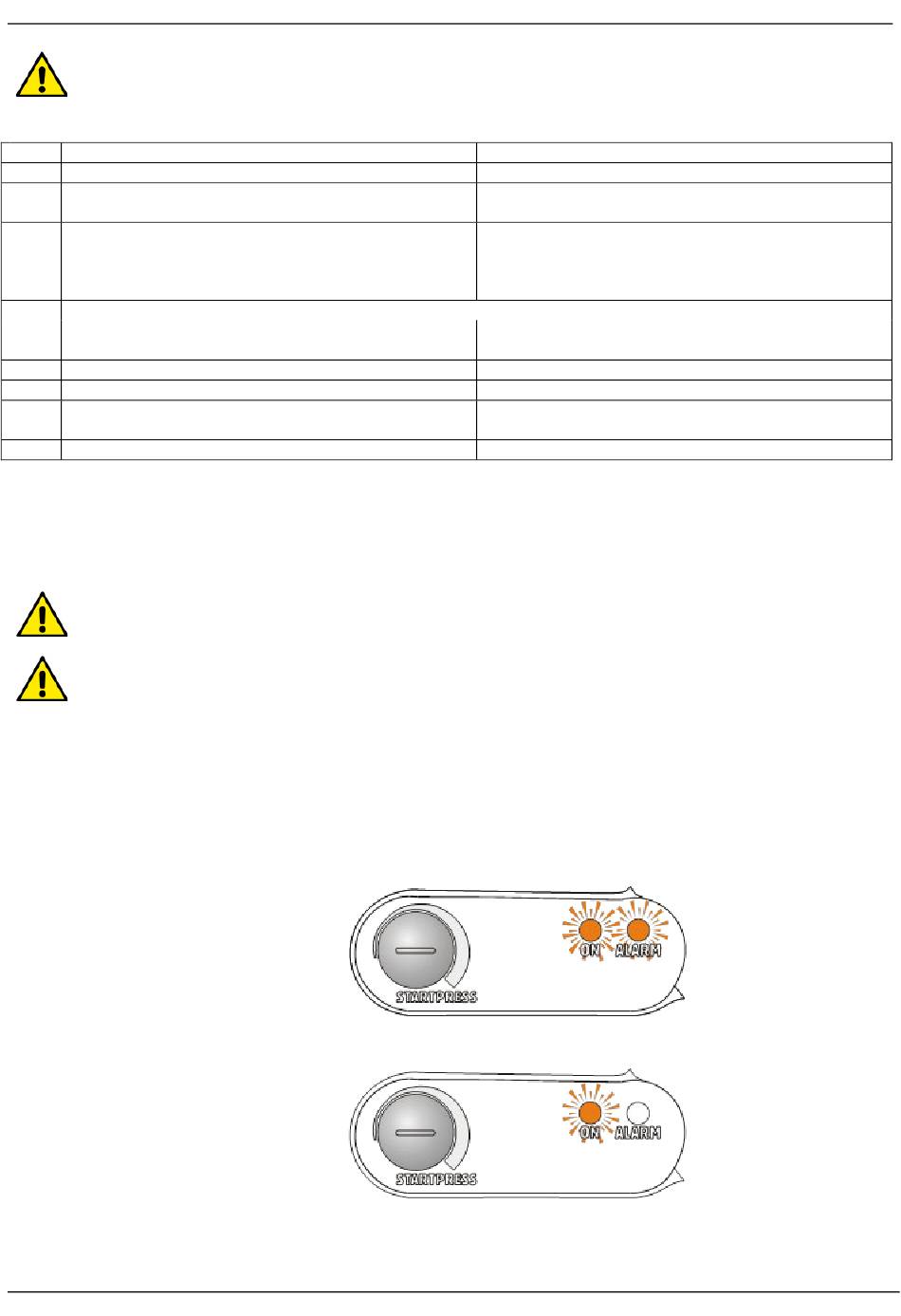

- A minden pumpához tartozó elülső ellenőrző és beállítási panel piros és zöld fénykijelzése egyszerre gyullad ki.
- A pumpa, vagy csoport esetén a pumpák, automatikusan újra fognak indulni, víz áramlás hiányában a zöld led-et
folyamatosan égve tartva, villogtatva ha van vízáramlás.
MAGYAR
OFF állapot
Áramlásnyomás szabályozási funkció aktív
RWS Funkció
(esővíz gyűjtés) inaktív.
Start nyomás beállítása:
- áramlásnyomás szabályzó funkcióval:
1,5-től 3 bar-ig
- nyomásszabályzó funkcióval: 1,5-tól 6 bar-ig
Csak áramlásnyomás szabályzó funkciónál
Erőltetett működés: 3-8 másodperc
Önvisszaállító külső bemenet
Bekapcsolt Anticycling funkció.
Inaktív külső bemenet.
A külső bemenet hatás késleltetése:
1 másodperc
- -
