No caso de Grupos de 2 bombas, DEPOIS DE DESLIGADA A TENSÃO DA REDE, ligar o cabo de conexão entregue anexo à
tomada RJ das placas respectivas.
ATENÇÃO! O cabo tem uma entrada Master e uma entrada Slave bem definidas com a relativa plaqueta de identificação!

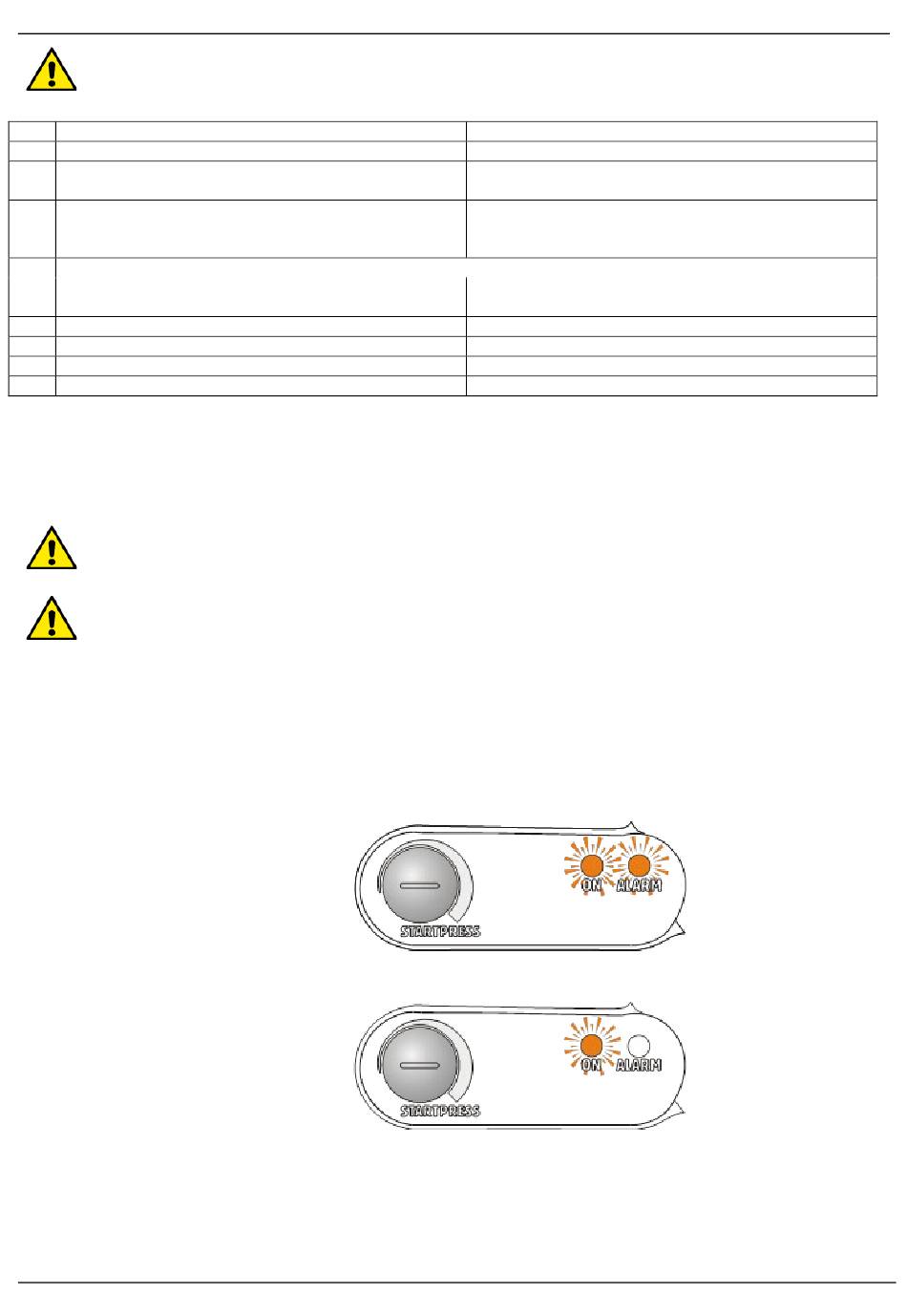

5.3 Dip-Switch de selecção das funções (Fig.3)
N.° Estado em ON
1 Função pressurização activa.
Função RWS
2
(recolha de água da chuva) activa.
Regulação da pressão de Start:
3 - com função pressostato/fluxostato: de 3 a 4,5 bar
- com função pressurização: da 3,5 a 8 bar
4
Funcionamento forçado: 1 minuto
Entrada externa com restabelecimento não automático
5 Função Anticycling não activa.
6 Entrada externa activa.
7 Atraso activação entrada externa: 5 segundos.
8 - -
6. FUNÇÃO PRESSOSTATO/FLUXOSTATO, FUNÇÃO PRESSURIZAÇÃO, Função RWS (recolha de água da chuva)
6.1 Regulação do Dip-Switch
Função pressostato/fluxostato: Dip Switch 1 em OFF
Função pressurização: Dip Switch 1 em ON
Função RWS: Dip Switch 2 em ON
Para a função RWS inserir na placa electrónica o relé opcional de comando da válvula de 3 vias.
(ver o parágrafo 5.2 – ref.10)
6.2 Funcionamento com bomba simples, Funcionamento dos grupos de 2 bombas
APENAS PARA GRUPOS DE 2 BOMBAS!!
Antes de efectuar o arranque, ligar o cabo de conexão (anexo) à tomada RJ de comunicação série das 2 bombas, lembrando que o
cabo possui uma entrada Master (bomba principal) e uma entrada Slave (bomba secundária) bem definidas, com respectiva
plaqueta de identificação.
Atenção! No primeiro arranque, de acordo com a ligação do cabo à tomada RJ, será determinado qual será a bomba Master
e qual a bomba Slave do Grupo!
Para os arranques sucessivos, de qualquer modo, haverá uma rotação automática entre bomba Master e bomba Slave!
Uma vez ligado o cabo de alimentação à rede eléctrica, e depois de realizado o arranque da bomba, ou das bombas no caso de
grupos, como indicado no Parágrafo 4.3:
- o indicador luminoso vermelho e o verde do painel frontal de controlo e regulação de cada bomba acenderão
simultaneamente.
- A bomba, ou as bombas no caso de grupos, arrancará automaticamente, mantendo o led verde aceso fixo se faltar o fluxo
de água e aceso intermitente se houver o fluxo de água.
7. FUNÇÃO PRESSOSTATO/FLUXOSTATO, FUNÇÃO RWS (recolha de água da chuva)
Regulação da pressão de Start e de Stop
7.1 Regulação do Dip-Switch
Função pressostato/fluxostato Dip Switch 1 em OFF / Função RWS: Dip Switch 2 em ON
PORTUGUÊS
Estado em OFF
Função pressostato/fluxostato activa.
Função RWS
(recolha de água da chuva) não activa.
Regulação da pressão de Start:
- com função pressostato/fluxostato: de 1,5 a 3 bar
- com função pressurização: da 1,5 a 6 bar
Apenas para função pressostato/fluxostato
Funcionamento forçado: de 3 a 8 segundos.
Entrada externa com restabelecimento automático
Função Anticycling activa.
Entrada externa não activa.
Atraso activação entrada externa: 1 segundo.
- -
