Reglare Grupuri cu 2 pompe
Atenţie!
Presiunea de Start este mereu reglată de la pompa MASTER.
Presiunea de Stop este mereu reglată de la pompa SLAVE pentru tot grupul.
Presiunea de Start este reglabilă prin Trimmer-ul de reglare (vezi paragraful 5.2 – ref.1) prezent pe panoul frontal de control, pus pe
capacul lui Active System al pompei MASTER.
Presiunea de Stop este reglată prin Trimmer-ul de reglare (vezi paragraful 5.2 – ref.1) prezent pe panoul frontal de control, pus pe
capacul lui Active System al pompei SLAVE în procentaj (între 10% si 55%) în comparaţie cu valoarea Presiunii de Start stabilită în
pompa Master.
Pompa Master va porni când presiunea implantului va rezulta ≤ decât Presiunea de Start stabilită.
Pompa Slave va porni când presiunea implantului va avea o valoare egală cu Presiunea de Start mai puţin jumatătea valorii de DP
(Diferenţa de Presiune între presiunea de oprire şi aceea de pornire a grupului)
De exemplu dacă presiunea de Start este egală cu 4 bari, presiunea de Stop este egală cu 6 bari şi valoarea de DP este de 2 bari,
Pompa Slave va porni când presiunea va ajunge la valoarea de 3 bari:
(P.Stop 6bari – P.Start 4bari)= DP 2bari
(DP 2bari : 2) = DP ½ 1bar
Presiune de Start pompa Slave =
(P.Start 4bari – DP ½ 1bar) = 3 bari
Presiune de Start pompa Master = 4 bari
Presiune de Stop pompa Master şi Slave = 6 bari
( + 50% din valoarea presiunii de Start)
DP 1/2 = 1 bar
Presiune de Start pompa Slave = 3 bari
10. PROTECŢIE ŞI ALARME
Protecţiile şi alarmele sunt semnalate în panoul frontal de reglare şi control pus pe capacul fiecărei singure pompe prin pornirea respectivelor
leduri luminoase şi la distanţa prin releul optional doar în funcţiunea de Presofluxostat şi Presurizare.

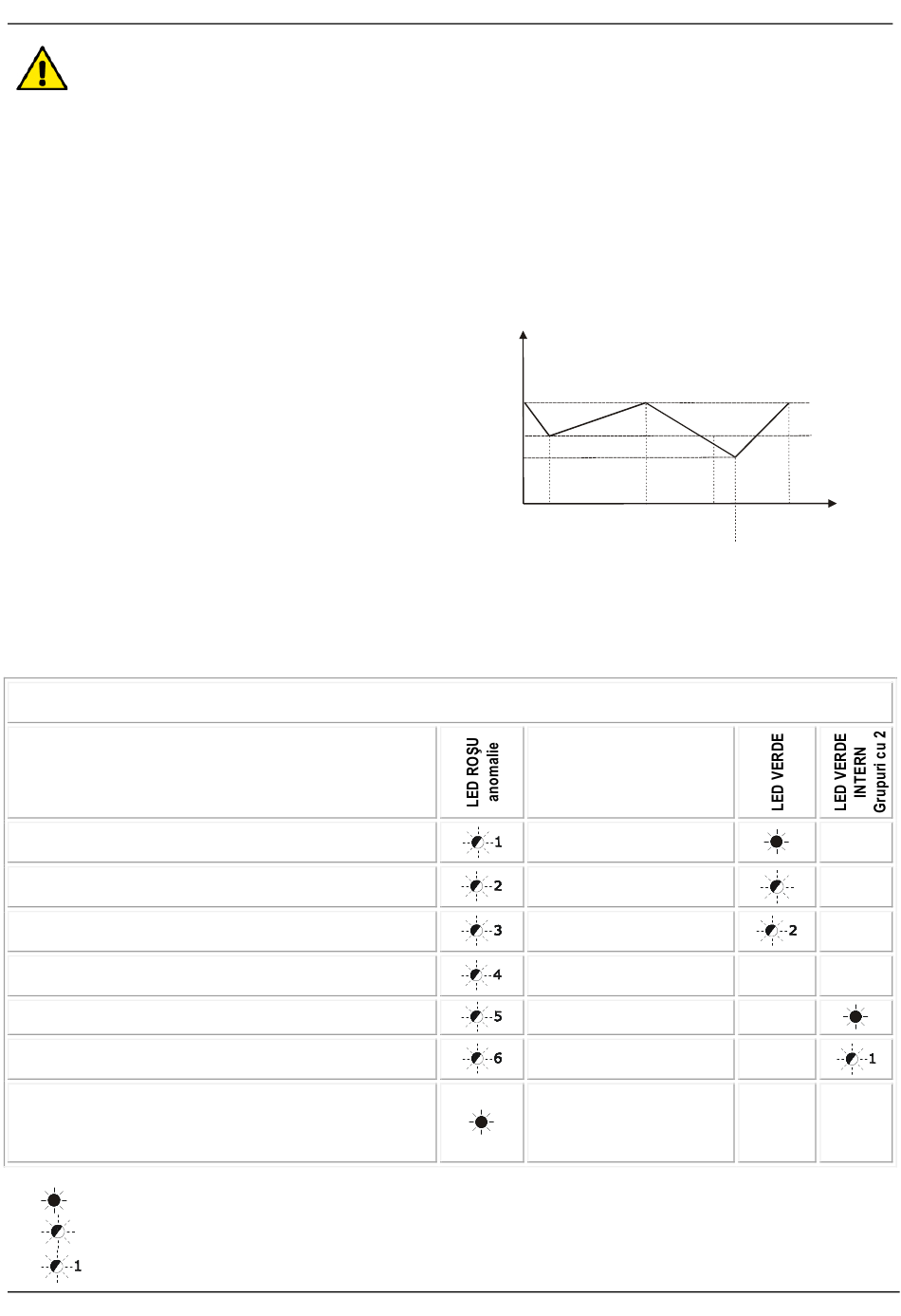

Tabel general alarme şi semnalări
PANOU FRONTAL DE REGLARE ŞI CONTROL
Nume alarmă
Alarmă Suprapresiune
Alarmă Intrare externă
(posibilitate de semnalare la distanţă – NO RWS)
Alarmă mers pe uscat
(posibilitate de semnalare la distanţă – NO RWS)
Alarmă Anticycling
Alarmă Incoerenţă Dip-Switch
Alarmă Comunicare absentă în Grupuri cu 2 pompe
(posibilitate de semnalare la distanţă – NO RWS)
Alarmă Mers pe uscat mai mult de 15 ore pentru pompa
singură
Alarmă Mers pe uscat mai mult de 4 ore pentru Grupuri cu 2
pompe
Led aprins fix
Led aprins intermitent
Indică numărul de sclipiri pe care le efectuează ledul luminos.
ROMÂNĂ
H
P.Stop
P.Start
4
DP ½
Master
ON
Nume semnalare
Placa electronică alimentată
fără flux
Placa electronică alimentată
cu flux
Funcţiune antiîngheţare
Funcţiune
Active System singur
Comunicare Master
Comunicare Slave
86
6 6
4
3
Master e Slave
Master
Master
ON OFF
OFF
Slave
ON
t
oprit
